技术领域
本实用新型涉及广告牌技术领域，具体为一种能够伸缩的户外广告牌。
背景技术
广告牌是沿街商铺或商场内商家进行传递广告的工具，一般在商铺外墙上为了宣传店内活动，商家需要经常更换广告牌的内容，为了吸引来往行人的注意，甚至会在店门口支起宣传架，在宣传架上挂起海报以起到宣传活动的作用。这种广告牌使用时拆卸较为麻烦，且稳固性不好，为此人们发明了一种能够伸缩的户外广告牌，如中国专利CN106960637A所公开的一种可伸缩的LED广告牌，包括广告牌本体和竖直设置的固定座，在广告牌本体上安装有LED显示屏，在固定座表面设有与广告牌本体相吻合的空腔，在空腔的中部设有与固定座所在平面相垂直的伸缩杆，所述伸缩杆的前部对应铰接在广告牌本体的背面，所述伸缩杆设为空心式伸缩杆，在伸缩杆的空腔内设有电线，所述电线一端与LED显示屏连接，上述装置可作为日常的广告宣传墙使用，也可作为广告宣传架使用，广告内容可随时更换，且使用方便，不需要单独存放，节省空间，但是在实际使用中，由于上述装置铰接部位需要经常进行转动，长期使用磨损较为严重，使得铰接部位之间接触不够紧密，在将广告牌展开或收纳后，广告牌容易发生前后摆动，使得展示效果与收纳效果均受到影响，给使用造成不便。
实用新型内容
本实用新型的目的在于提供一种能够伸缩的户外广告牌，对上述装置进行改进，减少广告牌的摆动，加强锁定效果，解决了在实际使用中，由于上述装置铰接部位需要经常进行转动，长期使用磨损较为严重，使得铰接部位之间接触不够紧密，在将广告牌展开或收纳后，广告牌容易发生前后摆动，使得展示效果与收纳效果均受到影响，给使用造成不便的问题。
为实现上述目的，本实用新型提供如下技术方案：一种能够伸缩的户外广告牌，包括固定框，所述固定框的内壁固定连接有伸缩件，所述伸缩件的背面转动连接有固定板，所述固定板的背面固定连接有LED显示屏，所述固定框上靠近底部的内壁固定连接有控制件，所述控制件的背面与固定板的正面转动连接。
所述控制件包括固定箱，所述固定箱的正面与固定框的内壁固定连接，所述固定箱内壁的底部固定连接有固定杆，所述固定杆的表面转动连接有锁块，所述锁块上靠近背面的一端固定连接有伸缩管，所述伸缩管上远离锁块的一端转动连接有挤压杆，所述固定箱的背面开设有通孔，所述挤压杆的背面穿过通孔并与固定板的正面转动连接，所述挤压杆的正面固定连接有第一弹簧，所述第一弹簧与固定箱内壁的背面固定连接，所述固定箱的侧面开设有通孔，所述固定箱通过通孔活动连接有滑杆，所述滑杆上靠近挤压杆的一端固定连接有卡块，所述滑杆上靠近卡块的表面活动连接有复位弹簧，所述伸缩管包括固定筒，所述固定筒的封口端与锁块上靠近背面的一端固定连接，所述固定筒的内壁活动连接有伸缩杆，所述伸缩杆上远离固定筒的一端与挤压杆上靠近正面的侧面转动连接，所述伸缩杆上远离挤压杆的一端固定连接有第二弹簧，所述第二弹簧上远离伸缩杆的一端与固定筒的内壁固定连接。
优选的，所述固定箱上正对挤压杆的内壁固定连接有缓冲块，且缓冲块的背面固定连接有缓冲垫，缓冲块小于第一弹簧的内径大小。
优选的，所述固定箱背面开设的通孔与挤压杆的外径大小相适配，固定箱上靠近通孔的内壁固定连接有减震垫。
优选的，所述滑杆的数量为两个，且两个滑杆以固定箱的竖直中心线对称设置。
优选的，所述滑杆上远离挤压杆的一端固定连接有推拉扶手，且推拉扶手的表面固定连接有防滑垫。
优选的，所述固定筒的内壁开设有与伸缩杆表面适配的限位滑槽，且限位滑槽的数量为两个，两个限位滑槽以固定筒的竖直中心线对称设置。
与现有技术相比，本实用新型的有益效果如下：本实用新型通过控制件的设置，使得广告牌展示状态和收纳状态下均能达到良好的固定效果，在具体使用中，通过固定箱对控制件和固定框之间建立连接，起到支撑作用，在固定杆、锁块、伸缩管的配合使用下，锁块和伸缩管以固定杆为圆心进行转动，当锁块转动至水平位置时，会与滑杆上的卡块接触并挤压，使得复位弹簧变形收缩，复位弹簧在形变的过程中不断的积攒弹性势能，滑杆朝着左侧或右侧左右两滑杆的运动方向相反进行滑动，随着滑动距离增加，锁块的一端会扫过卡块的侧面并上升至卡块的上表面，此时锁块对卡块的挤压效果解除，复位弹簧将之前积攒的弹性势能进行释放，施加在卡块上的弹力带动滑杆向中间移动，由于滑杆的阻挡，使得锁块无法反向转动至原状态，对锁块进行了复位锁定，在固定板在进行转动时，挤压杆会向前或向后进行运动，通过伸缩管中伸缩杆、固定筒以及第二弹簧的配合使用，能够保证挤压杆运动的同时与挤压杆保持转动连接，将第一弹簧的运动分为两个过程，并设定第一弹簧零势能状态下时，固定板达到最大的开合角度，其中一个过程中对固定板进行按压，使得固定板转动并最终收纳至固定框中，在转动过程中，挤压杆向正面运动，对第一弹簧不断的进行挤压，使得第一弹簧逐渐积累弹性势能，当挤压至锁杆达到水平位时，会被滑杆进行复位锁定，同时挤压杆的运动也被锁定，固定板收纳完成并被锁定，第二过程中将滑杆向侧面牵拉，对锁块进行解锁，第一弹簧上一过程中积攒的弹性势能不断释放，施加的弹力将挤压杆向背面进行推动，锁块和伸缩管配合挤压杆同时进行转动，最终使得固定板能够自动展开并达到一定角度，在受到外力干扰时，通过第一弹簧均能进行缓冲将外力吸收并且保持固定板的角度并不易发生晃动，通过上述结构之间的配合使用，解决了在实际使用中，由于上述装置铰接部位需要经常进行转动，长期使用磨损较为严重，使得铰接部位之间接触不够紧密，在将广告牌展开或收纳后，广告牌容易发生前后摆动，使得展示效果与收纳效果均受到影响，给使用造成不便的问题。
附图说明

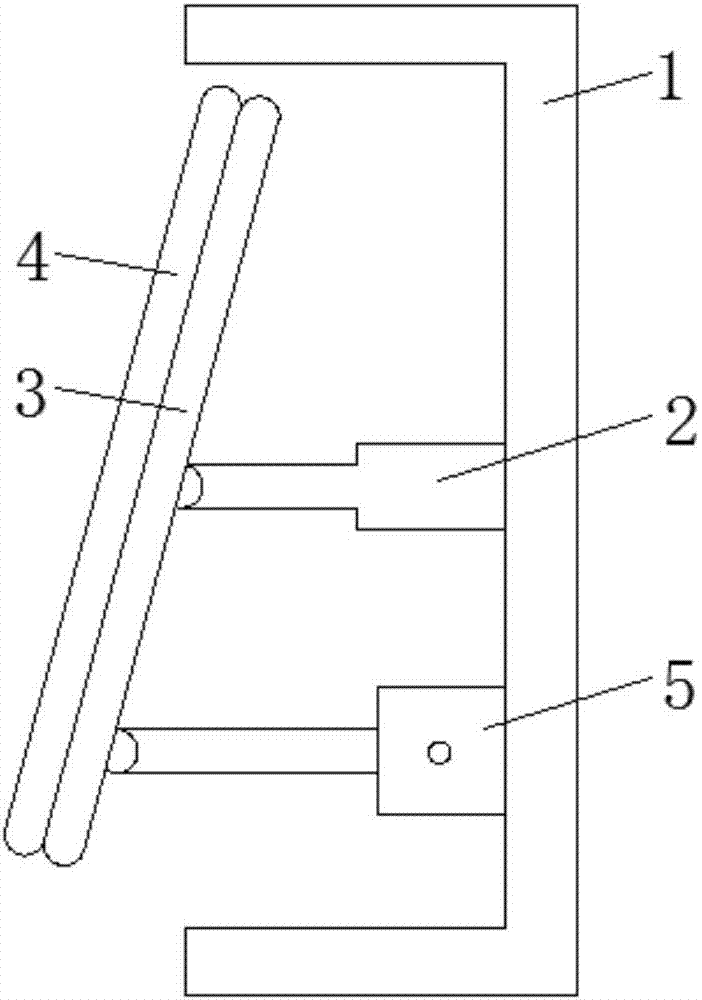

图1为本实用新型结构示意图；
图2为本实用新型固定箱的俯视剖视图；
图3为本实用新型固定筒的左视剖视图；
图4为本实用新型伸缩杆的俯视图。
图中：1-固定框、2-伸缩件、3-固定板、4-LED显示屏、5-控制件、6-固定箱、7-固定杆、8-锁块、9-伸缩管、10-挤压杆、11-第一弹簧、12-滑杆、13-卡块、14-复位弹簧、15-固定筒、16-伸缩杆、17-第二弹簧。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至4，本实用新型提供一种技术方案：一种能够伸缩的户外广告牌，包括固定框1，固定框1起到整体的固定作用，固定框1的内壁固定连接有伸缩件2，伸缩件2方便固定板3转动和伸缩，伸缩件2的背面转动连接有固定板3，固定板3对LED显示屏4起到固定支撑作用，固定板3的背面固定连接有LED显示屏4，LED显示屏4是一种平板显示器，由一个个小的LED模块面板组成，用来显示文字、图像、视频、录像信号等各种信息的设备，固定框1上靠近底部的内壁固定连接有控制件5，控制件5的背面与固定板3的正面转动连接，通过控制件5的设置，使得广告牌展示状态和收纳状态下均能达到良好的固定效果。
控制件5包括固定箱6，通过固定箱6对控制件5和固定框1建立连接，起到支撑作用，固定箱6上正对挤压杆10的内壁固定连接有缓冲块，且缓冲块的背面固定连接有缓冲垫，缓冲块小于第一弹簧11的内径大小,缓冲块用于减少挤压杆10位移过量时对固定箱6产生的冲击，使得结构更加稳定，固定箱6背面开设的通孔与挤压杆10的外径大小相适配，固定箱6上靠近通孔的内壁固定连接有减震垫,相适配的口径大小使得挤压杆10的运动更加顺畅，通过减震垫的设置，避免了伸缩杆16在随着挤压杆10运动时和固定箱6的内壁产生直接的撞击，减少了磨损，延长了使用寿命，固定箱6的正面与固定框1的内壁固定连接，固定箱6内壁的底部固定连接有固定杆7，固定杆7的表面转动连接有锁块8，锁块8上靠近背面的一端固定连接有伸缩管9，伸缩管9上远离锁块8的一端转动连接有挤压杆10，固定箱6的背面开设有通孔，挤压杆10的背面穿过通孔并与固定板3的正面转动连接，挤压杆10的正面固定连接有第一弹簧11，第一弹簧11与固定箱6内壁的背面固定连接，固定箱6的侧面开设有通孔，固定箱6通过通孔活动连接有滑杆12，滑杆12的数量为两个，且两个滑杆12以固定箱6的竖直中心线对称设置,两个滑杆12的设置，使得挤压杆10的受力更加合理，对于挤压杆10的复位锁定效果更好，滑杆12上远离挤压杆10的一端固定连接有推拉扶手，且推拉扶手的表面固定连接有防滑垫，通过推拉扶手的设置，使得滑杆12的推拉更加方便，防滑垫的设置使得使用时更加稳定，滑杆12上靠近挤压杆10的一端固定连接有卡块13，在固定杆7、锁块8、伸缩管9的配合使用下，锁块8和伸缩管9以固定杆7为圆心进行转动，当锁块8转动至水平位置时，会先与滑杆12上的卡块13接触并挤压，使得复位弹簧14变形收缩，复位弹簧14在形变的过程中不断的积攒弹性势能，滑杆12朝着左侧或右侧左右两滑杆12的运动方向相反进行滑动，随着滑动距离增加，锁块8的一端会扫过卡块13的侧面并上升至卡块13的上表面，此时锁块8对卡块13的挤压效果解除，复位弹簧14将之前积攒的弹性势能进行释放，施加在卡块13上的弹力带动滑杆12向中间移动，由于滑杆12的阻挡，使得锁块8无法反向转动至原状态，对锁块8进行了复位锁定，滑杆12上靠近卡块13的表面活动连接有复位弹簧14，伸缩管9包括固定筒15，固定筒15的内壁开设有与伸缩杆16表面适配的限位滑槽，且限位滑槽的数量为两个，两个限位滑槽以固定筒15的竖直中心线对称设置,通过限位滑槽的设置，使得伸缩杆16在固定筒15内运动更加稳定，两个对称设置的限位滑槽使得伸缩杆16的受力更加合理，固定筒15的封口端与锁块8上靠近背面的一端固定连接，固定筒15的内壁活动连接有伸缩杆16，伸缩杆16上远离固定筒15的一端与挤压杆10上靠近正面的侧面转动连接，伸缩杆16上远离挤压杆10的一端固定连接有第二弹簧17，第二弹簧17上远离伸缩杆16的一端与固定筒15的内壁固定连接，固定板3在进行转动时，挤压杆10会向前或向后进行运动，通过伸缩管9中伸缩杆16、固定筒15以及第二弹簧17的配合使用，能够保证挤压杆10运动的同时与挤压杆10保持转动连接，将第一弹簧11的运动分为两个过程，并设定第一弹簧11零势能状态下时，固定板3达到最大的开合角度，其中一个过程中对固定板3进行按压，使得固定板3转动并最终收纳至固定框1中，在转动过程中，挤压杆10向正面运动，对第一弹簧11不断的进行挤压，使得第一弹簧11逐渐积累弹性势能，当挤压至锁杆8达到水平位时，会被滑杆12进行复位锁定，同时挤压杆10的运动也被锁定，固定板3收纳完成并被锁定，第二过程中将滑杆12向侧面牵拉，对锁块8进行解锁，第一弹簧11上一过程中积攒的弹性势能不断释放，施加的弹力将挤压杆10向背面进行推动，锁块8和伸缩管9配合挤压杆10同时进行转动，最终使得固定板3能够自动展开并达到一定角度，在受到外力干扰时，通过第一弹簧11均能进行缓冲将外力吸收并且保持固定板3的角度并不易发生晃动。
工作原理：该能够伸缩的户外广告牌在使用时，通过控制件5的设置，使得广告牌展示状态和收纳状态下均能达到良好的固定效果，在具体使用中，通过固定箱6对控制件5和固定框1之间建立连接，起到支撑作用，在固定杆7、锁块8和伸缩管9的配合使用下，锁块8和伸缩管9以固定杆7为圆心进行转动，当锁块8转动至水平位置时，会与滑杆12上的卡块13接触并挤压，使得复位弹簧14变形收缩，复位弹簧14在形变的过程中不断的积攒弹性势能，滑杆12朝着左侧或右侧左右两滑杆12的运动方向相反进行滑动，随着滑动距离增加，锁块8的一端会扫过卡块13的侧面并上升至卡块13的上表面，此时锁块8对卡块13的挤压效果解除，复位弹簧14将之前积攒的弹性势能进行释放，施加在卡块13上的弹力带动滑杆12向中间移动，由于滑杆12的阻挡，使得锁块8无法反向转动至原状态，对锁块8进行了复位锁定，在固定板3在进行转动时，挤压杆10会向前或向后进行运动，通过伸缩管9中伸缩杆16、固定筒15以及第二弹簧17的配合使用，能够保证挤压杆10运动的同时与挤压杆10保持转动连接，将第一弹簧11的运动分为两个过程，并设定第一弹簧11零势能状态下时，固定板3达到最大的开合角度，其中一个过程中对固定板3进行按压，使得固定板3转动并最终收纳至固定框1中，在转动过程中，挤压杆10向正面运动，对第一弹簧11不断的进行挤压，使得第一弹簧11逐渐积累弹性势能，当挤压至锁杆8达到水平位时，会被滑杆12进行复位锁定，同时挤压杆10的运动也被锁定，固定板3收纳完成并被锁定，第二过程中将滑杆12向侧面牵拉，对锁块8进行解锁，第一弹簧11上一过程中积攒的弹性势能不断释放，施加的弹力将挤压杆10向背面进行推动，锁块8和伸缩管9配合挤压杆10同时进行转动，最终使得固定板3能够自动展开并达到一定角度，在受到外力干扰时，通过第一弹簧11均能进行缓冲将外力吸收并且保持固定板3的角度并不易发生晃动。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
