技术领域
本实用新型涉及压纸装置技术领域，具体为复印机用防堵塞压纸装置。
背景技术
目前，现有的微型热敏打印机一般包括具有内腔的机壳，内腔中设有热敏打印头、传动机构、卷纸轴及切刀。而其一般存在这样的问题：一、将卷纸轴设置于内腔中，拆装卷纸轴、更换卷纸轴上的纸张均为不便；二、由于内腔的大小决定了卷纸轴上纸卷直径的大小，这样，当需要采用大纸卷时，机壳的体积将比较大，而当采用小纸卷时，机壳内腔中的空间又出现空余，因此，纸卷的大小不能随机调整；三、当出现堵纸、拽纸等情况时，并不能很好地解决，为此就出现了复印机用防堵塞压纸装置，例如中国专利CN204382838U公开了防堵防拽打印机，包括机主体及机座，机座上可拆卸连接有卷纸轴，机主体上开设有进纸口及出纸口，进纸口处设有滚筒，内腔中设有压纸辊、热敏打印头及切刀，出纸口外侧插设有出纸嘴，出纸嘴两端开口且具有与两开口相通的空腔，空腔中设有用于感应纸张被拽的第一传感器，出纸口内侧设有用于感应纸张堵塞的第二传感器。但是由于该出纸嘴并不能很好的对纸张进行裁剪，导致纸张裁剪的精度不高，使用的效果不好。
实用新型内容
本实用新型的目的在于提供复印机用防堵塞压纸装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：复印机用防堵塞压纸装置，包括安装盒、出纸口与出纸器，所述出纸口开设在安装盒腔内的侧面，所述出纸器固定连接在安装盒的侧面，且出纸器的一端对应在出纸口的侧面，所述安装盒腔内的侧面固定连接有切纸装置。
所述切纸装置包括上切槽座与下切槽座，所述上切槽座与下切槽座均固定连接在安装盒腔内的表面，且上切槽座对应在出纸口的上方，下切槽座对应在出纸口的下方，所述上切槽座腔内的表面固定连接有滑柱，所述上切槽座通过滑柱滑动连接有切刀，所述切刀的底部通过上切槽座的腔内延伸至下切槽座腔内的底部，所述切刀上靠近其两侧的顶部固定安装有导向杆，所述导向杆上靠近其顶部的外表面活动连接有导向套，所述导向套固定连接在安装盒腔内的中部，所述切刀中部的顶部固定安装有升降丝杠，所述升降丝杠上靠近其一端的外表面转动连接有轴承座，所述轴承座固定连接在安装盒腔内的中部，所述升降丝杠上靠近其另一端的外表面滚动连接有丝母座，所述丝母座固定连接在安装盒腔内的顶部，所述升降丝杠上靠近其顶端的外表面传动连接有电动机的输出轴，所述电动机固定安装在安装盒腔内的顶部。
优选的，所述下切槽座腔内的底部固定连接有保护垫，保护垫的上表面开设有切刀槽，且切刀槽的大小与切刀底部的大小相适配。
优选的，所述滑柱中部的外表面开设有豁口，且豁口的长度与切刀中部的厚度相适配。
优选的，所述导向杆的长度较出纸口与下切槽座的高度和大。
优选的，所述安装盒的腔内固定安装有控制器，控制器与电动机电连接，所述控制器通过输电线与外部电源电连接。
与现有技术相比，本实用新型具有的有益效果如下：
1、本实用新型通过升降丝杠、轴承座、丝母座与电动机的配合，使电动机运作的时候带动升降丝杠运转，切刀做上下直线运动，直至切刀与纸张接触并切割，切割后的纸张由出纸器运出，具有结构简单、使用方便的效果。
2、本实用新型通过导向杆、导向套与滑柱的配合，约束切刀的移动的范围，防止切刀倾斜或者晃动造成纸张切割的精度不高，通过上述相关结构的配合，达到剪切纸张的目的，解决了背景技术中提出的问题，使用的效果更好。
附图说明

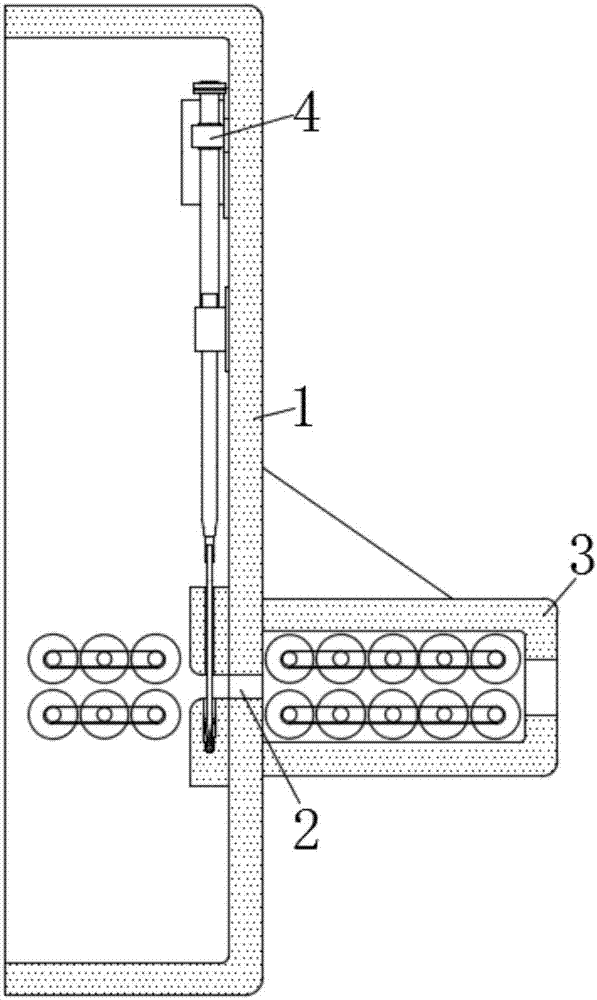

图1为本实用新型安装盒侧视图的局部剖视图的结构示意图；
图2为本实用新型切纸装置正视图的结构示意图；
图3为本实用新型切刀与上切槽座侧视图的局部剖视图的结构示意图。
图中：1-安装盒、2-出纸口、3-出纸器、4-切纸装置、5-上切槽座、6-下切槽座、7-滑柱、8-切刀、9-导向杆、10-导向套、11-升降丝杠、12-轴承座、13-丝母座、14-电动机。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1，本实用新型提供一种技术方案：复印机用防堵塞压纸装置，包括安装盒1、出纸口2与出纸器3，出纸口2开设在安装盒1腔内的侧面，出纸器3固定连接在安装盒1的侧面，且出纸器3的一端对应在出纸口2的侧面，安装盒1腔内的侧面固定连接有切纸装置4。
请参阅图2与图3，切纸装置4包括上切槽座5与下切槽座6，上切槽座5与下切槽座6均固定连接在安装盒1腔内的表面，且上切槽座5对应在出纸口2的上方，下切槽座6对应在出纸口2的下方，上切槽座5腔内的表面固定连接有滑柱7，滑柱7中部的外表面开设有豁口，且豁口的长度与切刀8中部的厚度相适配，约束切刀8的活动范围，防止切刀8晃动造成纸张切割的精度不高，上切槽座5通过滑柱7滑动连接有切刀8，切刀8的底部通过上切槽座5的腔内延伸至下切槽座6腔内的底部，下切槽座6腔内的底部固定连接有保护垫，保护垫的上表面开设有切刀槽，且切刀槽的大小与切刀8底部的大小相适配，保护垫可保护切刀8的刀刃，以防切刀8裸露在外导致刃口发生受潮腐蚀等现象，切刀8上靠近其两侧的顶部固定安装有导向杆9，导向杆9上靠近其顶部的外表面活动连接有导向套10，导向杆9的长度较出纸口2与下切槽座6的高度和大，避免切刀8下落至下切槽座6腔内底部的时候，导向杆9与导向套10发生滑脱，导向套10固定连接在安装盒1腔内的中部，切刀8中部的顶部固定安装有升降丝杠11，升降丝杠11上靠近其一端的外表面转动连接有轴承座12，轴承座12固定连接在安装盒1腔内的中部，升降丝杠11上靠近其另一端的外表面滚动连接有丝母座13，丝母座13固定连接在安装盒1腔内的顶部，升降丝杠11上靠近其顶端的外表面传动连接有电动机14的输出轴，电动机14固定安装在安装盒1腔内的顶部，安装盒1的腔内固定安装有控制器，控制器与电动机14电连接，控制器通过输电线与外部电源电连接，电动机14采用的型号为YDS电机，控制器型号为MRC-100，主要用来控制电动机14，使之正反转完成切刀8的起升和回落。
工作原理：该复印机用防堵塞压纸装置使用时，纸张先由进纸口进入，等到纸张超出下切槽座6预定的距离后，电动机14运作带动升降丝杠11运转，带动切刀8做上下直线运动，直至切刀8与纸张接触并切割，纸张切割的时候由于导向杆9、导向套10与滑柱7的配合，约束切刀8的移动的范围，防止切刀8倾斜或者晃动造成纸张切割的精度不高，最后切割后的纸张由出纸器3运出，通过上述相关结构的配合，达到剪切纸张的目的，解决了背景技术中提出的问题，使用的效果更好。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
