技术领域
本实用新型涉及煤炭挖掘防护设备技术领域，尤其涉及一种用于煤炭挖掘的安全防护装置。
背景技术
煤炭挖掘操作大都是在矿洞内进行的，为了防止矿洞洞壁上的泥土和煤炭发生坍塌，需要在矿洞内设置护栏，护栏能够防止泥土坍塌而堵塞矿洞，保障了工人的安全，但现有的护栏在支撑时的操作比较麻烦，且不便于对护栏进行折叠，不便于对护栏进行存放和运输，不利于人们的使用，因此我们提出了一种用于煤炭挖掘的安全防护装置用于解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种用于煤炭挖掘的安全防护装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种用于煤炭挖掘的安全防护装置，包括底座，所述底座的顶部两侧分别固定安装有第一杆和第二杆，第一杆和第二杆上分别转动安装有护栏和支撑杆，支撑杆的顶部焊接有连接杆，连接杆的顶端焊接有转轴，护栏靠近支撑杆的一侧开设有与转轴相适配的凹槽，凹槽的顶部内壁上开设有与转轴相适配的定位槽，定位槽靠近支撑杆的一侧内壁上开设有底部设置开口的通孔，通孔与凹槽相连通，通孔与连接杆相配合；
所述凹槽的底部内壁上开设有卡柱槽，卡柱槽的底部内壁上焊接有多个弹簧，多个弹簧的顶端焊接有同一个卡柱，卡柱滑动安装在卡柱槽内，且卡柱的顶部延伸至定位槽内，卡柱槽靠近支撑杆的一侧内壁上开设有调节孔，卡柱靠近支撑杆的一侧焊接有拉杆，拉杆与调节孔滑动连接。
优选的，所述护栏的一侧开设有底部设置开口的第一孔，第一杆转动安装在第一孔内。
优选的，所述支撑杆的一侧开设有底部设置开口的第二孔，第二杆转动安装在第二孔内。
优选的，所述弹簧的数量为三到六个，且三到六个弹簧等间距间隔设置。
优选的，所述拉杆靠近支撑杆的一侧延伸至护栏的外侧。
与现有技术相比，本实用新型的有益效果是：通过底座、第一杆、第二杆、护栏、支撑杆、连接杆、转轴、凹槽、定位槽、通孔、卡柱槽、弹簧、卡柱、调节孔和拉杆相配合，当需要将护栏支撑起来时，向下按动拉杆，拉杆通过卡柱对弹簧进行挤压，直至卡柱移动至卡柱槽内，转动支撑杆，将转轴滑入凹槽内，移动护栏，使转轴滑入定位槽内，此时连接杆滑入通孔内，松开拉杆，弹簧弹力带动卡柱向上进行移动，卡柱向上移动至与转轴相接触，能够对转轴的位置进行固定，此时支撑杆能够通过连接杆和转轴对护栏进行支撑，完成护栏的支撑工作，护栏能够防止矿洞壁上的泥土坍塌造成矿洞堵塞，保证矿洞内具有足够的空间供工人行走和工作，且便于对护栏进行折叠，方便对护栏进行运输和存放，有利于人们的使用。
本实用新型结构简单，操作方便，能够将护栏快速的支撑起来，且便于对护栏进行折叠，便于对护栏进行存放，有利于人们的使用。
附图说明

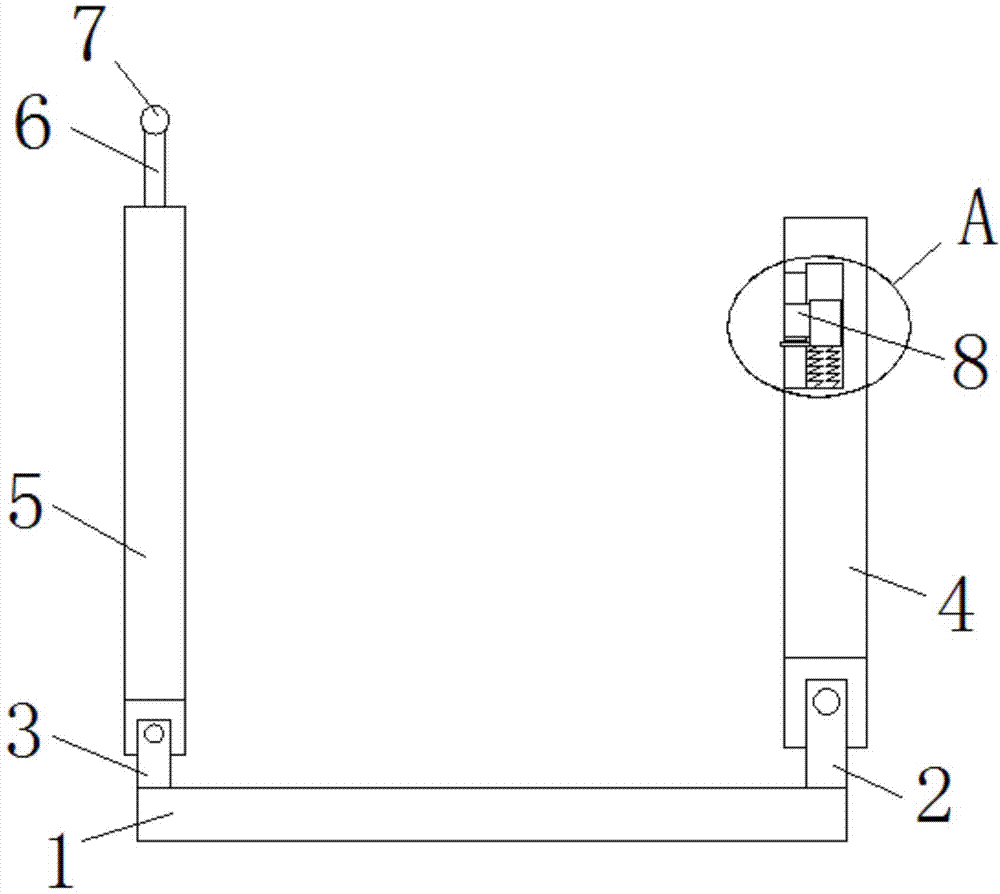

图1为本实用新型提出的一种用于煤炭挖掘的安全防护装置的结构示意图；
图2为本实用新型提出的一种用于煤炭挖掘的安全防护装置的A部分的剖视结构示意图。
图中：1底座、2第一杆、3第二杆、4护栏、5支撑杆、6连接杆、7转轴、8凹槽、9定位槽、10通孔、11卡柱槽、12弹簧、13卡柱、14调节孔、15拉杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，一种用于煤炭挖掘的安全防护装置，包括底座1，底座1的顶部两侧分别固定安装有第一杆2和第二杆3，第一杆2和第二杆3上分别转动安装有护栏4和支撑杆5，支撑杆5的顶部焊接有连接杆6，连接杆6的顶端焊接有转轴7，护栏4靠近支撑杆5的一侧开设有与转轴7相适配的凹槽8，凹槽8的顶部内壁上开设有与转轴7相适配的定位槽9，定位槽9靠近支撑杆5的一侧内壁上开设有底部设置开口的通孔10，通孔10与凹槽8相连通，通孔10与连接杆6相配合；凹槽8的底部内壁上开设有卡柱槽11，卡柱槽11的底部内壁上焊接有多个弹簧12，多个弹簧12的顶端焊接有同一个卡柱13，卡柱13滑动安装在卡柱槽11内，且卡柱13的顶部延伸至定位槽9内，卡柱槽11靠近支撑杆5的一侧内壁上开设有调节孔14，卡柱13靠近支撑杆5的一侧焊接有拉杆15，拉杆15与调节孔14滑动连接，通过底座1、第一杆2、第二杆3、护栏4、支撑杆5、连接杆6、转轴7、凹槽8、定位槽9、通孔10、卡柱槽11、弹簧12、卡柱13、调节孔14和拉杆15相配合，当需要将护栏4支撑起来时，向下按动拉杆15，拉杆15通过卡柱13对弹簧12进行挤压，直至卡柱13移动至卡柱槽11内，转动支撑杆5，将转轴7滑入凹槽8内，移动护栏4，使转轴7滑入定位槽9内，此时连接杆6滑入通孔10内，松开拉杆15，弹簧12弹力带动卡柱13向上进行移动，卡柱13向上移动至与转轴7相接触，能够对转轴7的位置进行固定，此时支撑杆5能够通过连接杆6和转轴7对护栏4进行支撑，完成护栏4的支撑工作，护栏4能够防止矿洞壁上的泥土坍塌造成矿洞堵塞，保证矿洞内具有足够的空间供工人行走和工作，且便于对护栏4进行折叠，方便对护栏4进行运输和存放，有利于人们的使用，本实用新型结构简单，操作方便，能够将护栏4快速的支撑起来，且便于对护栏4进行折叠，便于对护栏4进行存放，有利于人们的使用。
本实用新型中，护栏4的一侧开设有底部设置开口的第一孔，第一杆2转动安装在第一孔内，支撑杆5的一侧开设有底部设置开口的第二孔，第二杆3转动安装在第二孔内，弹簧12的数量为三到六个，且三到六个弹簧12等间距间隔设置，拉杆15靠近支撑杆5的一侧延伸至护栏4的外侧，通过底座1、第一杆2、第二杆3、护栏4、支撑杆5、连接杆6、转轴7、凹槽8、定位槽9、通孔10、卡柱槽11、弹簧12、卡柱13、调节孔14和拉杆15相配合，当需要将护栏4支撑起来时，向下按动拉杆15，拉杆15通过卡柱13对弹簧12进行挤压，直至卡柱13移动至卡柱槽11内，转动支撑杆5，将转轴7滑入凹槽8内，移动护栏4，使转轴7滑入定位槽9内，此时连接杆6滑入通孔10内，松开拉杆15，弹簧12弹力带动卡柱13向上进行移动，卡柱13向上移动至与转轴7相接触，能够对转轴7的位置进行固定，此时支撑杆5能够通过连接杆6和转轴7对护栏4进行支撑，完成护栏4的支撑工作，护栏4能够防止矿洞壁上的泥土坍塌造成矿洞堵塞，保证矿洞内具有足够的空间供工人行走和工作，且便于对护栏4进行折叠，方便对护栏4进行运输和存放，有利于人们的使用，本实用新型结构简单，操作方便，能够将护栏4快速的支撑起来，且便于对护栏4进行折叠，便于对护栏4进行存放，有利于人们的使用。
工作原理：使用中，当需要将护栏4支撑起来时，向下按动拉杆15，拉杆15通过卡柱13对弹簧12进行挤压，直至卡柱13移动至卡柱槽11内，此时转动支撑杆5，将转轴7滑入凹槽8内，移动护栏4，使得转轴7滑入定位槽9内，此时连接杆6滑入通孔10内，松开拉杆15，弹簧12弹力带动卡柱13向上进行移动，卡柱13向上移动至与转轴7相接触，能够对转轴7的位置进行固定，此时支撑杆5能够通过连接杆6和转轴7对护栏4进行支撑，完成护栏4的支撑工作，护栏4能够防止矿洞壁上的泥土坍塌造成矿洞堵塞，保证矿洞内具有足够的空间供工人行走和工作，且便于对护栏4进行折叠，方便对护栏4进行运输和存放，有利于人们的使用。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
