技术领域
本实用新型涉及GPS导航仪技术领域，具体为一种汽车导航仪组装机构。
背景技术
组装的意思是组合在一起然后再安装到一部机器上，也可称装配，随着汽车的普及和道路的建设，城际间的经济往来更加频繁，车载GPS导航仪显得很重要，其在人们的生活中扮演着不可替代的角色，其能够准确定位、导航、娱乐功能基于一身的导航更能满足车主的需求，成为车上的基本装备，但是一些车载GPS导航仪不方便在汽车上实现装配，进而不能稳定的为人们导航，为此人们提出一种汽车导航仪组装机构，如中国专利CN206292401U所公开的一种便携式车载GPS导航仪，通过GPS导航仪主体、吸盘、连接杆、卡位板和L型卡条等结构之间的配合使用，使得GPS导航仪主体能够吸附在汽车内部，进而方便其使用与携带，并且利用卡位条、卡位板和复位弹簧，进一步稳固吸盘，且方便吸盘的拆卸与组装，能够满足人们的娱乐需求，但是在实际使用中，由于吸盘在长期使用下吸盘的内部容易渗入空气，导致吸盘的吸附力不足以使导航仪保持固定，尤其在夏天高温环境下，更容易使吸盘脱落，给给驾驶安全带来威胁。
实用新型内容
本实用新型的目的在于提供一种汽车导航仪组装机构，对传统装置中的吸盘进行改进，解决了在实际使用中，由于吸盘在长期使用下吸盘的内部容易渗入空气，导致吸盘的吸附力不足以使导航仪保持固定，尤其在夏天高温环境下，更容易使吸盘脱落，给驾驶安全带来威胁的问题。
为实现上述目的，本实用新型提供如下技术方案：一种汽车导航仪组装机构，包括导航仪主体，所述导航仪主体的下表面固定连接有底板，所述导航仪主体的上表面固定连接有遮阳板，所述底板的下表面活动连接有固定件。
所述固定件包括固定框，所述固定框的上表面与底板的下表面活动连接，所述固定框的下表面开设有通孔，所述固定框通过通孔转动连接有螺杆，所述螺杆上靠近固定框的表面固定连接有限位环一，所述限位环一的表面与固定框上正对螺杆的表面转动连接，所述螺杆上靠近顶部的表面螺纹连接有内螺纹套环，所述内螺纹套环的表面固定连接有连接板，所述连接板的背面固定连接有滑块，所述滑块的正面与固定框的背面活动连接，所述滑块的下表面开设有通孔，所述滑块通过通孔固定连接有限位环二，所述限位环二的内壁活动连接有传动杆，所述传动杆的底部固定连接有板一，所述传动杆的顶部固定连接有板二，所述板一的上表面固定连接有弹簧，所述弹簧的顶部与限位环二的下表面固定连接，所述固定框上靠近底部的背面固定连接有固定块，所述固定块的上表面与板一的下表面活动连接。
优选的，所述固定框的顶部开设有凹槽，所述固定框通过凹槽转动连接有转动柱，所述转动柱中部的表面固定连接有支撑柱，所述支撑柱的顶部与底板的下表面固定连接。
优选的，所述转动柱的两端均固定连接有橡胶垫圈，所述橡胶垫圈的表面与固定框上凹槽的内壁转动连接。
优选的，所述螺杆的底部固定连接有旋钮，所述旋钮的表面固定连接有防滑垫。
优选的，所述限位环一的数量为两个，其中一个限位环一的表面与固定框的下表面转动连接，另一个限位环一的表面与固定框的内壁转动连接。
优选的，所述板一为圆盘，且板一的下表面与固定块的上表面均固定连接有缓冲垫。
与现有技术相比，本实用新型的有益效果如下：
一、本实用新型通过固定件的设置，使导航仪主体能够快速固定在车内，具体可以固定在仪表盘上中控台的遮挡板上，用户视线下移即可正常进行观看导航仪主体上显示屏中的导航路径，方便用户在实际中的使用。
二、本实用新型通过固定框使固定件与底板建立连接，通过固定框、螺杆、限位环一、内螺纹套环、连接板和滑块之间的配合使用，驱动螺杆转动，利用限位环一使螺杆在定点进行转动，利用螺杆与内螺纹套环之间的齿牙啮合，在螺杆转动后内螺纹套环也具有转动趋势，由于滑块只能在固定框的表面上进行上下滑动，阻碍了内螺纹套环的转动，当螺杆被驱动转动后，内螺纹套环只能在螺杆表面上上下移动，通过连接板带动滑块实现上下移动。
三、本实用新型通过滑块、限位环二、传动杆、板一、板二、弹簧和固定块之间的配合使用，随着滑块的下移，板一的下表面会与汽车中控台上遮挡板的上表面接触，而固定块的上表面会与汽车中控台上遮挡板的下表面接触，并随着下移的深入，由接触逐渐变为挤压，最终与汽车中控台上遮挡板紧密贴合固定，实现导航仪主体的固定。
四、本实用新型通过上述结构之间的配合使用，解决了在实际使用中，由于吸盘在长期使用下吸盘的内部容易渗入空气，导致吸盘的吸附力不足以使导航仪保持固定，尤其在夏天高温环境下，更容易使吸盘脱落，给给驾驶安全带来威胁的问题。
附图说明

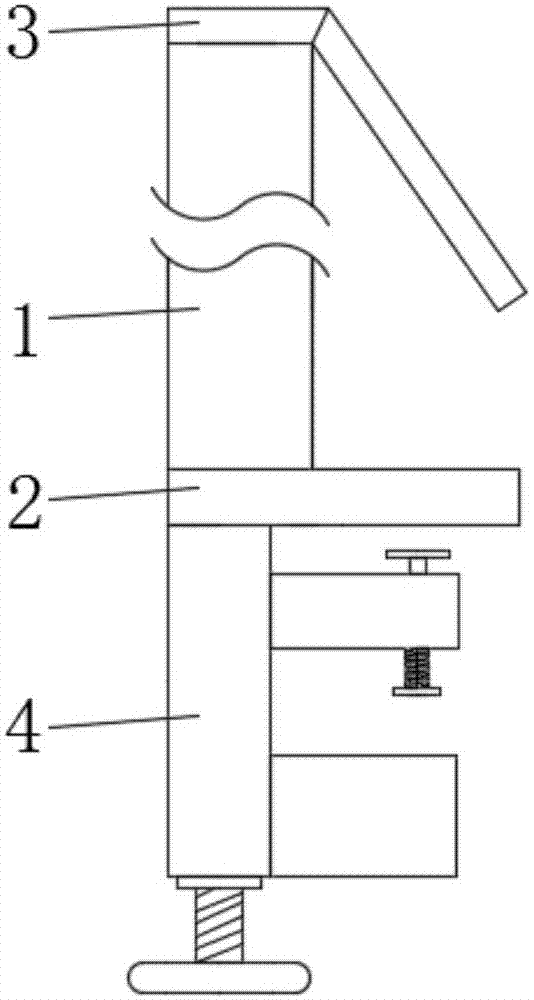

图1为本实用新型结构示意图；
图2为本实用新型固定框的后视图；
图3为本实用新型内螺纹套环的仰视图；
图4为本实用新型滑块后视图的剖视图；
图5为本实用新型支撑柱的俯视图；
图6为本实用新型限位环一的后视图。
图中：1-导航仪主体、2-底板、3-遮阳板、4-固定件、5-固定框、6-螺杆、7-限位环一、8-内螺纹套环、9-连接板、10-滑块、11-限位环二、12-传动杆、13-板一、14-板二、15-弹簧、16-固定块、17-转动柱、18-支撑柱、19-橡胶垫圈、20-旋钮。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至图6，本实用新型提供一种技术方案：一种汽车导航仪组装机构，包括导航仪主体1，通过导航仪主体1实现对驾驶路径的导航，对导航仪主体1的下表面固定连接有底板2，底板2起到支撑保护作用，导航仪主体1的上表面固定连接有遮阳板3，通过遮阳板3减少阳光直射使导航仪本体1避免处于高温工作环境中，延缓线路的老化，底板2的下表面活动连接有固定件4，通过固定件4的设置，使导航仪主体1能够快速固定在车内，具体可以固定在仪表盘上中控台的遮挡板上，用户视线下移即可正常进行观看导航仪主体1上显示屏中的导航路径，方便用户在实际中的使用。
固定件4包括固定框5，通过固定框5使固定件4与底板2建立连接，固定框5的顶部开设有凹槽，固定框5通过凹槽转动连接有转动柱17，转动柱17中部的表面固定连接有支撑柱18，支撑柱18的顶部与底板2的下表面固定连接，通过转动柱17、支撑柱18、固定框5及其2表面上凹槽之间的配合使用，使导航仪本体1具有转动效果，通过俯仰角度的调节，能够达到更好的观看效果，转动柱17的两端均固定连接有橡胶垫圈19，橡胶垫圈19的表面与固定框5上凹槽的内壁转动连接，通过橡胶垫圈19的设置，增加转动柱17转动时的阻尼，能够使导航仪本体1保持角度固定，固定框5的上表面与底板2的下表面活动连接，固定框5的下表面开设有通孔，固定框5通过通孔转动连接有螺杆6，螺杆6的底部固定连接有旋钮20，旋钮20的表面固定连接有防滑垫，通过旋钮20的设置，方便对螺杆6进行驱动，而防滑垫的设置，使得驱动更加省力，螺杆6上靠近固定框5的表面固定连接有限位环一7，限位环一7的数量为两个，其中一个限位环一7的表面与固定框5的下表面转动连接，另一个限位环一7的表面与固定框5的内壁转动连接，通过两个限位环7的设置，使螺杆6在竖直方向上的位置保持稳定不变，能够稳定的对内螺纹套环8进行驱动，限位环一7的表面与固定框5上正对螺杆6的表面转动连接，螺杆6上靠近顶部的表面螺纹连接有内螺纹套环8，内螺纹套环8的表面固定连接有连接板9，连接板9的背面固定连接有滑块10，驱动螺杆6转动，利用限位环一7使螺杆6在定点进行转动，利用螺杆6与内螺纹套环8之间的齿牙啮合，在螺杆6转动后内螺纹套环8也具有转动趋势，由于滑块10只能在固定框5的表面上进行上下滑动，阻碍了内螺纹套环8的转动，当螺杆6被驱动转动后，内螺纹套环8只能在螺杆6表面上下移动，通过连接板9带动滑块10实现上下移动，滑块10的正面与固定框5的背面活动连接，滑块10的下表面开设有通孔，滑块10通过通孔固定连接有限位环二11，限位环二11的内壁活动连接有传动杆12，传动杆12的底部固定连接有板一13，板一13为圆盘，且板一13的下表面与固定块16的上表面均固定连接有缓冲垫，板一13为圆盘的设置，能够有更多的接触面积，而缓冲垫有助于减少对汽车中控台上遮挡板表面产生的划痕，保持美观，传动杆12的顶部固定连接有板二14，板一13的上表面固定连接有弹簧15，弹簧15在使用中可起到减震作用，弹簧15的顶部与限位环二11的下表面固定连接，固定框5上靠近底部的背面固定连接有固定块16，随着滑块10的下移，板一13的下表面会与汽车中控台上遮挡板的上表面接触，而固定块16的上表面会与汽车中控台上遮挡板的下表面接触，并随着下移的深入，由接触逐渐变为挤压，最终与汽车中控台上遮挡板紧密贴合固定，实现导航仪主体1的固定，固定块16的上表面与板一13的下表面活动连接。
工作原理：该汽车导航仪组装机构在使用时，驱动螺杆6转动，利用限位环一7使螺杆6在定点进行转动，利用螺杆6与内螺纹套环8之间的齿牙啮合，在螺杆6转动后内螺纹套环8也具有转动趋势，由于滑块10只能在固定框5的表面上进行上下滑动，阻碍了内螺纹套环8的转动，当螺杆6被驱动转动后，内螺纹套环8只能在螺杆6表面上上下移动，通过连接板9带动滑块10实现上下移动，随着滑块10的下移，板一13的下表面会与汽车中控台上遮挡板的上表面接触，而固定块16的上表面会与汽车中控台上遮挡板的下表面接触，并随着下移的深入，由接触逐渐变为挤压，最终与汽车中控台上遮挡板紧密贴合固定，实现导航仪主体1的固定。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
