技术领域
本实用新型涉及风扇技术领域，尤其涉及一种便于携带的喷雾风扇。
背景技术
喷雾风扇是一种户外制冷系统或开放开阔式室内用制冷系统，适用场所：户外餐厅、娱乐场所、公共汽车站、火车站、候车室、旅馆、工作场所、装载码头以及动物园，花园、购物中心、展览会、电影院、喷水池等用于创造各种雾气，也可用于农业，家禽农庄、蘑菇培值场、马戏竞技场、鸟舍、狗窝及动物喂养场，能使环境相当舒适，提高各种家禽的生长，繁殖及产业，但是现有的喷雾风扇大多不便于进行折叠，不便于进行携带，因此我们提出了一种便于携带的喷雾风扇，用来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种便于携带的喷雾风扇。
为了实现上述目的，本实用新型采用了如下技术方案：
一种便于携带的喷雾风扇，包括底座，所述底座的顶部固定安装有第一支撑座，第一支撑座的顶部转动安装有第二支撑座，所述第二支撑座的底部开设有移动槽，移动槽内滑动安装有移动板，所述移动板的底部固定安装有两个固定块，两个固定块相互靠近的一侧均开设有卡槽；
所述第一支撑座的顶部开设有两个固定槽，两个固定块分别与两个固定槽相卡装，两个固定槽相互靠近的一侧内壁上开设有同一个第一通孔，所述第一通孔内滑动安装有两个滑板，两个滑板相互远离的一侧均固定安装有卡块，两个卡块分别与两个卡槽相适配；
所述第一通孔的底部内壁上开设有凹槽，两个滑板的底部均与凹槽的底部内壁相接触，所述第一支撑座的一侧开设有与凹槽相连通的第二通孔，第二通孔内转动安装有转动块，所述转动块靠近凹槽的一侧固定安装有第一丝杠，第一丝杠远离转动块的一侧固定安装有第二丝杠，两个滑板分别与第一丝杠和第二丝杠螺纹连接。
优选的，所述第二支撑座的顶部转动安装有扇臂，扇臂的一侧固定安装有扇罩。
优选的，所述移动槽的顶部内壁上固定安装有弹簧，弹簧的底端与移动板的顶部相焊接。
优选的，所述第二支撑座的一侧开设有与移动槽相连通的贯穿孔，移动板的一侧固定安装有推动块，推动块远离移动板的一侧贯穿贯穿孔并延伸至第二支撑座的外侧。
优选的，所述转动块远离第一丝杠的一侧固定安装有手柄，手柄远离转动块的一端延伸至第一支撑座的外侧。
优选的，所述第二丝杠远离第一丝杠的一侧固定安装有柱形块，凹槽的一侧内壁上开设有柱形槽，柱形块转动安装于柱形槽内。
与现有技术相比，本实用新型的有益效果：
(1)、通过卡槽、滑板、卡块、转动块、第一丝杠、第二丝杠和手柄相配合，转动手柄，通过手柄带动第一丝杠和第二丝杠进行旋转，通过第一丝杠和第二丝杠带动与第一丝杠和第二丝杠螺纹连接的两个滑板相互靠近，通过两个滑板带动两个卡块相互靠近，使两个卡块脱离两个卡槽；
(2)、通过移动板、固定块、固定槽和弹簧相配合，通过弹簧带动移动板向上进行移动，通过移动板带动两个固定块进行移动，使两个固定块脱离固定槽移动到移动槽内；
本实用新型便于进行折叠，便于进行携带，结构简单，使用方便。
附图说明

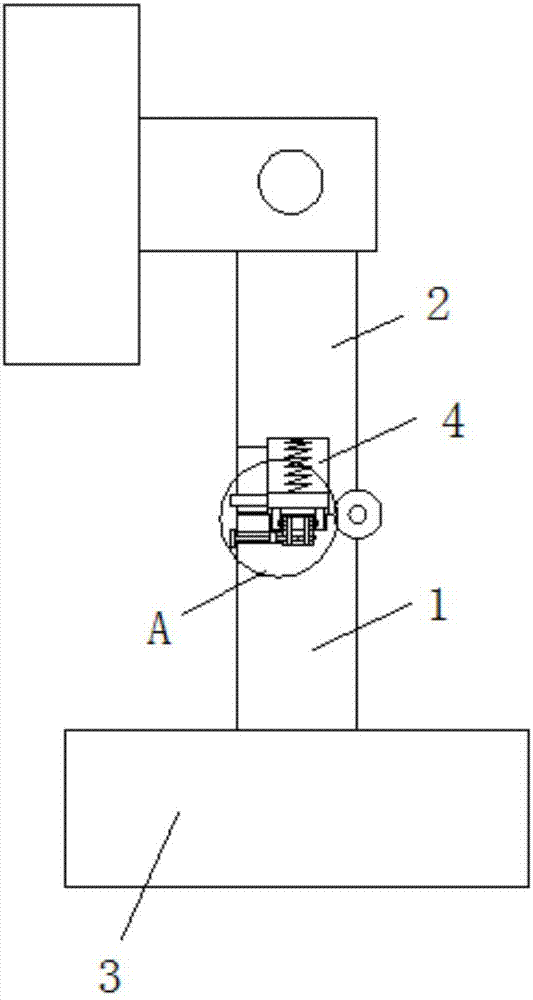

图1为本实用新型提出的一种便于携带的喷雾风扇的结构示意图；
图2为本实用新型提出的一种便于携带的喷雾风扇的A部分的结构示意图。
图中：1第一支撑座、2第二支撑座、3底座、4移动槽、5移动板、6固定块、7卡槽、8固定槽、9第一通孔、10滑板、11卡块、12凹槽、13第二通孔、14转动块、15第一丝杠、16第二丝杠。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，一种便于携带的喷雾风扇，包括底座3，底座3的顶部固定安装有第一支撑座1，第一支撑座1的顶部转动安装有第二支撑座2，第二支撑座2的底部开设有移动槽4，移动槽4内滑动安装有移动板5，移动板5的底部固定安装有两个固定块6，两个固定块6相互靠近的一侧均开设有卡槽7；
第一支撑座1的顶部开设有两个固定槽8，两个固定块6分别与两个固定槽8相卡装，两个固定槽8相互靠近的一侧内壁上开设有同一个第一通孔9，第一通孔9内滑动安装有两个滑板10，两个滑板10相互远离的一侧均固定安装有卡块11，两个卡块11分别与两个卡槽7相适配；
第一通孔9的底部内壁上开设有凹槽12，两个滑板10的底部均与凹槽12的底部内壁相接触，第一支撑座1的一侧开设有与凹槽12相连通的第二通孔13，第二通孔13内转动安装有转动块14，转动块14靠近凹槽12的一侧固定安装有第一丝杠15，第一丝杠15远离转动块14的一侧固定安装有第二丝杠16，两个滑板10分别与第一丝杠15和第二丝杠16螺纹连接，通过卡槽7、滑板10、卡块11、转动块14、第一丝杠15、第二丝杠16和手柄相配合，转动手柄，通过手柄带动第一丝杠15和第二丝杠16进行旋转，通过第一丝杠15和第二丝杠16带动与第一丝杠15和第二丝杠16螺纹连接的两个滑板10相互靠近，通过两个滑板10带动两个卡块11相互靠近，使两个卡块11脱离两个卡槽7，通过移动板5、固定块6、固定槽8和弹簧相配合，通过弹簧带动移动板5向上进行移动，通过移动板5带动两个固定块6进行移动，使两个固定块6脱离固定槽8移动到移动槽4内，本实用新型便于进行折叠，便于进行携带，结构简单，使用方便。
本实用新型中，第二支撑座2的顶部转动安装有扇臂，扇臂的一侧固定安装有扇罩，移动槽4的顶部内壁上固定安装有弹簧，弹簧的底端与移动板5的顶部相焊接，第二支撑座2的一侧开设有与移动槽4相连通的贯穿孔，移动板5的一侧固定安装有推动块，推动块远离移动板5的一侧贯穿贯穿孔并延伸至第二支撑座2的外侧，转动块14远离第一丝杠15的一侧固定安装有手柄，手柄远离转动块14的一端延伸至第一支撑座1的外侧，第二丝杠16远离第一丝杠15的一侧固定安装有柱形块，凹槽12的一侧内壁上开设有柱形槽，柱形块转动安装于柱形槽内，通过卡槽7、滑板10、卡块11、转动块14、第一丝杠15、第二丝杠16和手柄相配合，转动手柄，通过手柄带动第一丝杠15和第二丝杠16进行旋转，通过第一丝杠15和第二丝杠16带动与第一丝杠15和第二丝杠16螺纹连接的两个滑板10相互靠近，通过两个滑板10带动两个卡块11相互靠近，使两个卡块11脱离两个卡槽7，通过移动板5、固定块6、固定槽8和弹簧相配合，通过弹簧带动移动板5向上进行移动，通过移动板5带动两个固定块6进行移动，使两个固定块6脱离固定槽8移动到移动槽4内，本实用新型便于进行折叠，便于进行携带，结构简单，使用方便。
工作原理：使用时，向下按压推动块，通过推动块带动移动板5向下进行移动，此时弹簧受力拉伸，通过移动板5带动两个固定块6分别卡装到两个固定槽8内，然后顺时针转动手柄，通过手柄带动第一丝杠15和第二丝杠16进行旋转，通过第一丝杠15和第二丝杠16带动与第一丝杠15和第二丝杠16螺纹连接的两个滑板10相互远离，通过两个滑板10带动两个卡块11相互远离，使两个卡块11卡装到两个卡槽7内，即可进行使用，当需要进行携带时，先逆时针转动手柄，通过手柄带动第一丝杠15和第二丝杠16进行旋转，通过第一丝杠15和第二丝杠16带动与第一丝杠15和第二丝杠16螺纹连接的两个滑板10相互靠近，通过两个滑板10带动两个卡块11相互靠近，使两个卡块11脱离两个卡槽7，此时弹簧的拉力消失，弹簧恢复原状，通过弹簧带动移动板5向上进行移动，通过移动板5带动两个固定块6进行移动，使两个固定块6脱离固定槽8移动到移动槽4内，此时可对第二支撑座2进行折叠，便于进行携带。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
