技术领域
本实用新型涉及阻尼设备技术领域，尤其涉及一种具备调节功能的阻尼装置。
背景技术
阻尼块是以提供动力的阻力，耗减运动能能量的装置，在航天、航空、军工、枪炮、汽车等行业中应用十分广泛，利用各种各样的阻尼块来减振消能，目前市场上，在汽车中曲轴箱与连杆之间通常会设有阻尼块用来减缓两者之间的震动，现有的阻尼块不便于调节大小来适应不同尺寸的曲轴箱，不能满足客户的需求。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种具备调节功能的阻尼装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种具备调节功能的阻尼装置，包括阻尼块和两个外壳，所述阻尼块位于两个外壳内，所述阻尼块上开设有电机腔，电机腔内安装有双轴电机，所述阻尼块的两侧均开设有通孔，两个通孔均与电机腔相连通，两个通孔内均滑动安装有移动板，两个移动板相互远离的一侧分别与两个外壳相互靠近的一侧内壁相焊接，两个移动板相互靠近的一侧均开设有螺纹槽；
所述双轴电机的两个输出轴上均安装有螺纹块，两个螺纹块分别与两个螺纹槽螺纹连接，所述通孔的顶部内壁与底部内壁上均开设有限位槽，移动板的顶部与底部均固定安装有限位块，限位块与对应的限位槽相适配，两个外壳相互靠近的一侧均开设有连接槽，位于同一水平轴线上的两个连接槽内滑动安装有同一个连接板。
优选的，所述双轴电机的一侧固定安装有安装板，安装板上安装有螺栓，双轴电机通过螺栓固定安装于电机腔内。
优选的，所述限位槽的竖截面为矩型结构，限位块为矩型结构，限位块与对应的限位槽的侧壁滑动连接。
优选的，所述螺纹槽的内壁上设有内螺纹，螺纹块的外侧开设有外螺纹，内螺纹与外螺纹相配合。
优选的，所述连接槽的横截面为矩型结构，连接板为矩型结构，连接板与连接槽的侧壁滑动连接。
优选的，所述双轴电机的两个输出轴上均固定安装有转动杆，两个转动杆相互远离的一端分别与两个螺纹块相互靠近的一侧相焊接。
与现有技术相比，本实用新型的有益效果：
通过双轴电机、通孔、移动板、螺纹槽、螺纹块、转动杆、外壳、限位槽、限位块、连接槽和连接板的配合，双轴电机的输出轴带动螺纹块转动，螺纹块与移动板为螺纹连接，由于限位块和限位槽的作用，移动板无法随着螺纹块一起转动，移动板只能沿着通孔转动移动板带动外壳移动，实现了外壳的伸缩，本实用新型可调节阻尼块的大小来适应不同尺寸的曲轴箱，结构简单，操作方便。
附图说明

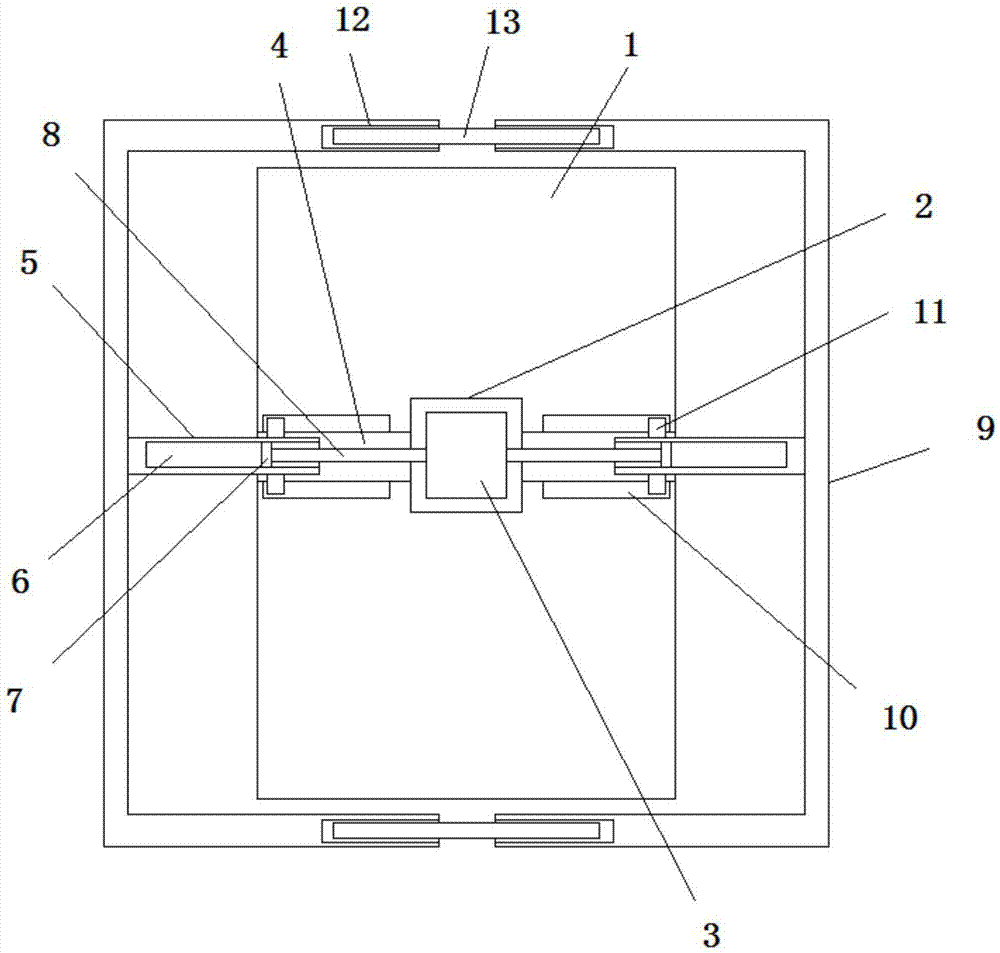

图1为本实用新型提出的一种具备调节功能的阻尼装置的结构示意图；
图2为本实用新型提出的一种具备调节功能的阻尼装置的移动板的结构示意图。
图中：1阻尼块、2电机腔、3双轴电机、4通孔、5移动板、6螺纹槽、7螺纹块、8转动杆、9外壳、10限位槽、11限位块、12连接槽、13连接板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，一种具备调节功能的阻尼装置，包括阻尼块1和两个外壳9，阻尼块1位于两个外壳9内，阻尼块1上开设有电机腔2，电机腔2内安装有双轴电机3，阻尼块1的两侧均开设有通孔4，两个通孔4均与电机腔2相连通，两个通孔4内均滑动安装有移动板5，两个移动板5相互远离的一侧分别与两个外壳9相互靠近的一侧内壁相焊接，两个移动板5相互靠近的一侧均开设有螺纹槽6；
双轴电机3的两个输出轴上均安装有螺纹块7，两个螺纹块7分别与两个螺纹槽6螺纹连接，通孔4的顶部内壁与底部内壁上均开设有限位槽10，移动板5的顶部与底部均固定安装有限位块11，限位块11与对应的限位槽10相适配，两个外壳9相互靠近的一侧均开设有连接槽12，位于同一水平轴线上的两个连接槽12内滑动安装有同一个连接板13，通过双轴电机3、通孔4、移动板5、螺纹槽6、螺纹块7、转动杆8、外壳9、限位槽10、限位块11、连接槽12和连接板13的配合，双轴电机3的输出轴带动螺纹块7转动，螺纹块7与移动板5为螺纹连接，由于限位块11和限位槽10的作用，移动板5无法随着螺纹块7一起转动，移动板5只能沿着通孔4滑动，移动板5带动外壳9移动，实现了外壳9的伸缩，本实用新型可调节阻尼块1的大小来适应不同尺寸的曲轴箱，结构简单，操作方便。
本实用新型中，双轴电机3的一侧固定安装有安装板，安装板上安装有螺栓，双轴电机3通过螺栓固定安装于电机腔2内，限位槽10的竖截面为矩型结构，限位块11为矩型结构，限位块11与对应的限位槽10的侧壁滑动连接，螺纹槽6的内壁上设有内螺纹，螺纹块7的外侧开设有外螺纹，内螺纹与外螺纹相配合，连接槽12的横截面为矩型结构，连接板13为矩型结构，连接板13与连接槽12的侧壁滑动连接，双轴电机3的两个输出轴上均固定安装有转动杆8，两个转动杆8相互远离的一端分别与两个螺纹块7相互靠近的一侧相焊接，通过双轴电机3、通孔4、移动板5、螺纹槽6、螺纹块7、转动杆8、外壳9、限位槽10、限位块11、连接槽12和连接板13的配合，双轴电机3的输出轴带动螺纹块7转动，螺纹块7与移动板5为螺纹连接，由于限位块11和限位槽10的作用，移动板5无法随着螺纹块7一起转动，移动板5只能沿着通孔4滑动，移动板5带动外壳9移动，实现了外壳9的伸缩，本实用新型可调节阻尼块1的大小来适应不同尺寸的曲轴箱，结构简单，操作方便。
工作原理：当需要调节阻尼块1的大小时，启动双轴电机3，双轴电机3的输出轴带动螺纹块7转动，螺纹块7与移动板5为螺纹连接，由于限位块11和限位槽10的作用，移动板5无法随着螺纹块7一起转动，移动板5只能沿着通孔4滑动，移动板5带动外壳9移动，实现了外壳9的伸缩，从而改变了阻尼块1的大小。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
