技术领域
本实用新型涉及计算机技术领域，尤其涉及一种用于计算机硬件的固定散热装置。
背景技术
计算机硬件是指计算机系统中由电子，机械和光电元件等组成的各种物理装置的总称，这些物理装置按系统结构的要求构成一个有机整体为计算机软件运行提供物质基础，简言之，计算机硬件的功能是输入并存储程序和数据，以及执行程序把数据加工成可以利用的形式，从外观上来看，微机由主机箱和外部设备组成，主机箱内主要包括CPU、内存、主板、硬盘驱动器、光盘驱动器、各种扩展卡、连接线、电源等；外部设备包括鼠标、键盘等，目前计算机硬件的散热效率较差，影响计算机的使用寿命，因此我们提出了一种用于计算机硬件的固定散热装置用于解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种用于计算机硬件的固定散热装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种用于计算机硬件的固定散热装置，包括处理箱，所述处理箱的底部内壁上开设有固定槽，固定槽内安装有计算机硬件，计算机硬件的顶部延伸至固定槽的上方，处理箱的顶部内壁上开设有安装槽，安装槽内安装有步进电机，步进电机的输出轴上焊接有第一转动轴，第一转动轴的外侧固定安装有多个扇叶，第一转动轴的外侧固定套设有位于第一转动轴上方的第一锥形齿轮，处理箱的两侧内壁上均开设有转动槽，转动槽内转动安装有第二转动轴；
两个第二转动轴相互靠近的一端均焊接有第二锥形齿轮，第一锥形齿轮与两个第二锥形齿轮均相啮合，第二转动轴的外侧套设有拉丝，拉丝的底端固定连接有移动板，两个移动板相互靠近的一侧均固定安装有风机，移动板的底部固定安装有铅块，处理箱的两侧内壁上均开设有多个位于转动槽上方的散热孔。
优选的，两个移动板对称设置，且两个移动板相互远离的一侧分别与处理箱的两侧内壁滑动连接。
优选的，位于转动槽内的第二转动轴的外侧安装有滑块，转动槽的内壁上设有环形滑轨，且滑块与环形滑轨滑动连接。
优选的，所述扇叶的数量为四到六个，且四到六个扇叶呈环形排布。
优选的，所述步进电机的顶部焊接有安装板，且步进电机通过安装板螺纹固定于安装槽的顶部内壁上。
优选的，位于步进电机同一侧的散热孔的数量为三到五个，且位于步进电机同一侧的三到五个散热孔位于同一竖直轴线上。
与现有技术相比，本实用新型的有益效果是：
通过处理箱、计算机硬件、步进电机、第一转动轴、扇叶、第一锥形齿轮、第二转动轴、第二锥形齿轮、拉丝、移动板、风机、铅块和散热孔相配合，启动步进电机，步进电机的输出轴带动第一转动轴进行转动，第一转动轴带动扇叶进行转动，第一转动轴同时带动第一锥形齿轮进行转动，第一锥形齿轮带动第二锥形齿轮进行转动，第二锥形齿轮带动第二转动轴进行转动，第二转动轴带动拉丝进行移动，由于铅块的存在带动移动板进行移动，移动板带动风机进行移动，风机进一步对计算机硬件进行散热处理，有效的提高了散热效率。
本实用新型结构简单，安装方便，经济实用，通过第一转动轴和扇叶，对计算机硬件进行散热处理，并且通过移动板和风机，进一步对计算机硬件进行散热处理，有效的提高了散热效率。
附图说明

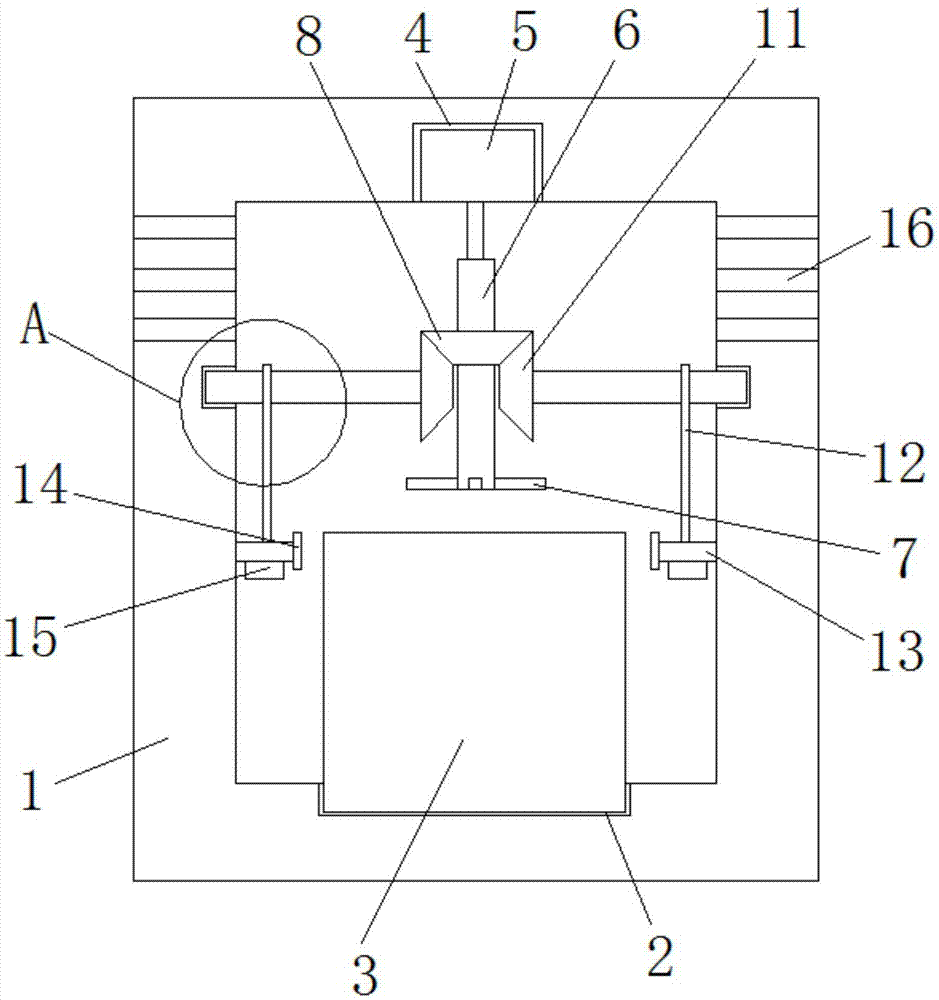

图1为本实用新型提出的一种用于计算机硬件的固定散热装置的结构示意图；
图2为本实用新型提出的一种用于计算机硬件的固定散热装置的A部分的结构示意图。
图中：1处理箱、2固定槽、3计算机硬件、4安装槽、5步进电机、6第一转动轴、7扇叶、8第一锥形齿轮、9转动槽、10第二转动轴、11第二锥形齿轮、12拉丝、13移动板、14风机、15铅块、16散热孔。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，一种用于计算机硬件的固定散热装置，包括处理箱1，处理箱1的底部内壁上开设有固定槽2，固定槽2内安装有计算机硬件3，计算机硬件3的顶部延伸至固定槽2的上方，处理箱1的顶部内壁上开设有安装槽4，安装槽4内安装有步进电机5，步进电机5的输出轴上焊接有第一转动轴6，第一转动轴6的外侧固定安装有多个扇叶7，第一转动轴6的外侧固定套设有位于第一转动轴6上方的第一锥形齿轮8，处理箱1的两侧内壁上均开设有转动槽9，转动槽9内转动安装有第二转动轴10；两个第二转动轴10相互靠近的一端均焊接有第二锥形齿轮11，第一锥形齿轮8与两个第二锥形齿轮11均相啮合，第二转动轴10的外侧套设有拉丝12，拉丝12的底端固定连接有移动板13，两个移动板13相互靠近的一侧均固定安装有风机14，移动板13的底部固定安装有铅块15，处理箱1的两侧内壁上均开设有多个位于转动槽9上方的散热孔16，通过处理箱1、计算机硬件3、步进电机5、第一转动轴6、扇叶7、第一锥形齿轮8、第二转动轴10、第二锥形齿轮11、拉丝12、移动板13、风机14、铅块15和散热孔16相配合，启动步进电机5，步进电机5的输出轴带动第一转动轴6进行转动，第一转动轴6带动扇叶7进行转动，第一转动轴6同时带动第一锥形齿轮8进行转动，第一锥形齿轮8带动第二锥形齿轮11进行转动，第二锥形齿轮11带动第二转动轴10进行转动，第二转动轴10带动拉丝12进行移动，由于铅块15的存在带动移动板13进行移动，移动板13带动风机14进行移动，风机14进一步对计算机硬件3进行散热处理，有效的提高了散热效率，本实用新型结构简单，安装方便，经济实用，通过第一转动轴6和扇叶7，对计算机硬件3进行散热处理，并且通过移动板13和风机14，进一步对计算机硬件3进行散热处理，有效的提高了散热效率。
本实用新型中，两个移动板13对称设置，且两个移动板13相互远离的一侧分别与处理箱1的两侧内壁滑动连接，位于转动槽9内的第二转动轴10的外侧安装有滑块，转动槽9的内壁上设有环形滑轨，且滑块与环形滑轨滑动连接，扇叶7的数量为四到六个，且四到六个扇叶7呈环形排布，步进电机5的顶部焊接有安装板，且步进电机5通过安装板螺纹固定于安装槽4的顶部内壁上，位于步进电机5同一侧的散热孔16的数量为三到五个，且位于步进电机5同一侧的三到五个散热孔16位于同一竖直轴线上，通过处理箱1、计算机硬件3、步进电机5、第一转动轴6、扇叶7、第一锥形齿轮8、第二转动轴10、第二锥形齿轮11、拉丝12、移动板13、风机14、铅块15和散热孔16相配合，启动步进电机5，步进电机5的输出轴带动第一转动轴6进行转动，第一转动轴6带动扇叶7进行转动，第一转动轴6同时带动第一锥形齿轮8进行转动，第一锥形齿轮8带动第二锥形齿轮11进行转动，第二锥形齿轮11带动第二转动轴10进行转动，第二转动轴10带动拉丝12进行移动，由于铅块15的存在带动移动板13进行移动，移动板13带动风机14进行移动，风机14进一步对计算机硬件3进行散热处理，有效的提高了散热效率，本实用新型结构简单，安装方便，经济实用，通过第一转动轴6和扇叶7，对计算机硬件3进行散热处理，并且通过移动板13和风机14，进一步对计算机硬件3进行散热处理，有效的提高了散热效率。
工作原理：使用中，启动步进电机5，步进电机5的输出轴带动第一转动轴6进行转动，第一转动轴6带动扇叶7进行转动，扇叶7对计算机硬件3进行散热处理，第一转动轴6同时带动第一锥形齿轮8进行转动，第一锥形齿轮8与第二锥形齿轮11相啮合，带动第二锥形齿轮11进行转动，第二锥形齿轮11带动第二转动轴10进行转动，第二转动轴10带动拉丝12进行移动，由于铅块15的存在带动移动板13进行移动，使得移动板13在处理箱1的内壁上进行滑动，移动板13带动风机14进行移动，风机14进一步对计算机硬件3进行散热处理，有效的提高了散热效率。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
