技术领域
本实用新型涉及信号接收设备技术领域，尤其涉及一种便于布置的气象用多用途信号接收设备。
背景技术
多通道信号接收设备上的各鞭状天线相互平行，并竖直安装在载体上，信号接收设备对各天线接收的信号进行波束成形处理，以实现抗干扰，从而实现对气象的监测，但是目前不便于对信号接收设备进行布置，对信号接收设备布置后的稳定性较差，因此我们提出了一种便于布置的气象用多用途信号接收设备用于解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种便于布置的气象用多用途信号接收设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种便于布置的气象用多用途信号接收设备，包括布置板和开设于布置板顶部的布置槽，所述布置槽内安装有设备本体，布置槽的两侧内壁上均焊接有挡板，设备本体的底部与两个挡板的顶部均相接触，布置槽的底部内壁上固定安装有双轴推杆电机，双轴推杆电机的输出轴上焊接有与布置槽的底部内壁滑动连接的推动板，布置板上设有两个对称设置的放置腔，两个放置腔相互靠近的一侧内壁上均开设有位于挡板下方的第一孔，两个推动板相互远离的一侧底部均固定连接有连接绳，两个放置腔相互靠近的一侧内壁上均开设有位于挡板上方的第二孔，两个连接绳相互远离的一端分别依次贯穿相对应的第一孔和第二孔并连接有卡板；
两个卡板相互靠近的一侧均延伸至第二孔的外侧并与设备本体相接触，第二孔的顶部内壁和底部内壁上均固定安装有第一磁铁，两个卡板相互远离的一侧顶部和一侧底部均固定安装有第二磁铁，第一磁铁与相对应的第二磁铁相排斥，布置槽的底部内壁上开设有两个对称设置的滑动槽，滑动槽内滑动安装有滑动板，两个滑动板相互靠近的一侧均焊接有弹簧，两个弹簧相互靠近的一端分别焊接于两个滑动槽相互远离的一侧内壁上。
优选的，两个滑动板相互靠近的一侧均固定安装有第三磁铁，两个推动板相互远离的一侧均固定安装有第四磁铁，第三磁铁与相对应的第四磁铁相吸附，设备本体的底部两侧均固定安装有竖直板，两个滑动板相互靠近的一侧均固定安装有固定板，两个竖直板相互远离的一侧均开设有固定槽，固定板与固定槽相卡装。
优选的，所述滑动板上开设有横孔，两个连接绳相互远离的一端分别贯穿相对应的横孔。
优选的，所述放置腔的内壁上安装有两个对称设置的绕线轮，连接绳与相对应的两个绕线轮的外侧滑动连接。
优选的，位于同一水平轴线上的两个第一磁铁相互靠近的一侧均设置为N极，位于同一水平轴线上的两个第二磁铁相互远离的一侧均设置为N极，且第一磁铁与相对应的第二磁铁通过两个N极相排斥。
优选的，位于双轴推杆电机同一侧的第三磁铁和第四磁铁相互靠近的一侧分别设置为N极和S极，且位于双轴推杆电机同一侧的第三磁铁和第四磁铁通过N极和S极相吸附。
与现有技术相比，本实用新型的有益效果是：
通过布置板、布置槽、设备本体、挡板、双轴推杆电机、推动板、连接绳、卡板、第一磁铁、第二磁铁、滑动板、弹簧、第三磁铁、第四磁铁、竖直板、固定板和固定槽相配合，将设备本体放置于布置槽内，启动双轴推杆电机，双轴推杆电机的输出轴带动推动板进行移动，推动板带动连接绳进行移动，使得连接绳发生松动，第一磁铁与第二磁铁相排斥，带动第二磁铁进行移动，第二磁铁带动卡板进行移动，两个卡板将设备本体卡紧，推动板同时带动第四磁铁进行移动，第四磁铁与第三磁铁相吸附，带动第三磁铁进行移动，第三磁铁带动滑动板进行移动，滑动板挤压弹簧，滑动板同时带动固定板进行移动，使得固定板卡入固定槽内，进一步对设备本体进行固定，方便设备本体的布置，且设备本体布置后的稳定性较好。
本实用新型结构简单，安装方便，经济实用，通过连接绳和卡板，初步对设备本体进行固定，并且通过固定板和固定槽，进一步对设备本体进行固定，方便设备本体的布置，且设备本体布置后的稳定性较好。
附图说明

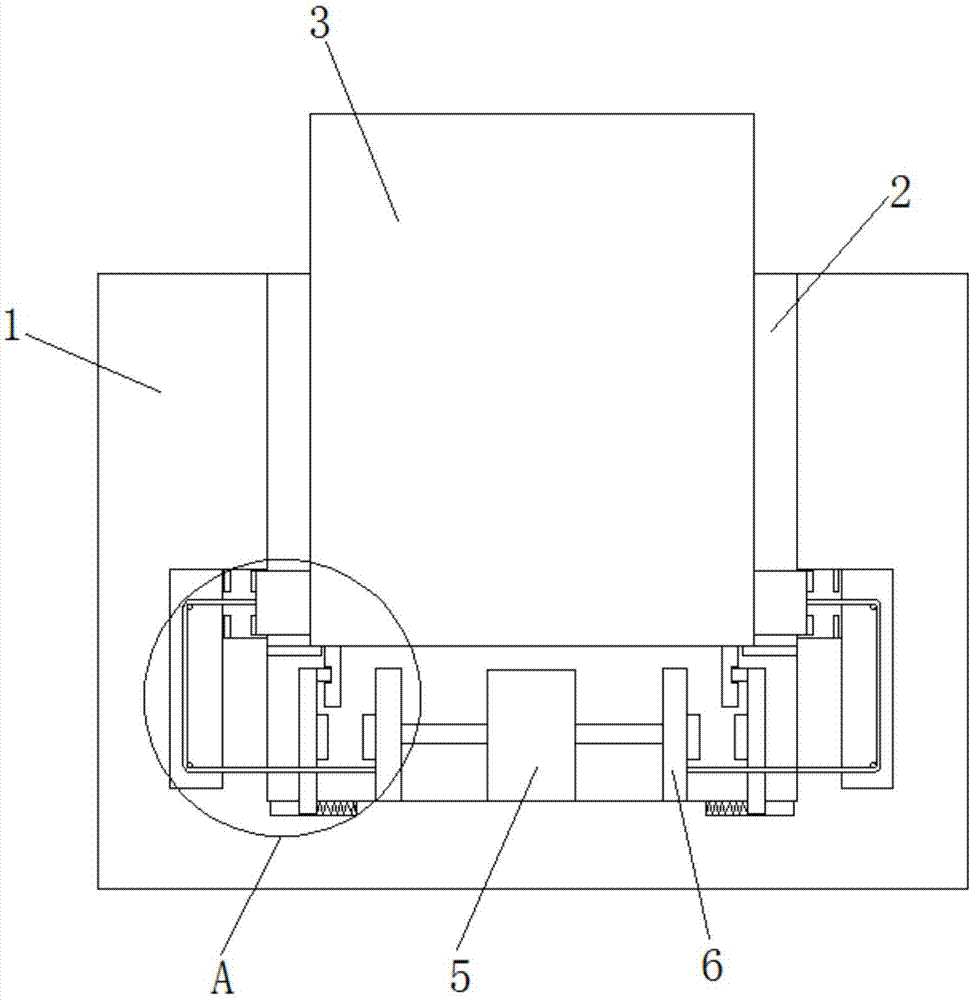

图1为本实用新型提出的一种便于布置的气象用多用途信号接收设备的结构示意图；
图2为本实用新型提出的一种便于布置的气象用多用途信号接收设备的A部分的结构示意图。
图中：1布置板、2布置槽、3设备本体、4挡板、5双轴推杆电机、6推动板、7放置腔、8第一孔、9连接绳、10第二孔、11卡板、12第一磁铁、13第二磁铁、14滑动槽、15滑动板、16弹簧、17第三磁铁、18第四磁铁、19竖直板、20固定板、21固定槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，一种便于布置的气象用多用途信号接收设备，包括布置板1和开设于布置板1顶部的布置槽2，布置槽2内安装有设备本体3，布置槽2的两侧内壁上均焊接有挡板4，设备本体3的底部与两个挡板4的顶部均相接触，布置槽2的底部内壁上固定安装有双轴推杆电机5，双轴推杆电机5的输出轴上焊接有与布置槽2的底部内壁滑动连接的推动板6，布置板1上设有两个对称设置的放置腔7，两个放置腔7相互靠近的一侧内壁上均开设有位于挡板4下方的第一孔8，两个推动板6相互远离的一侧底部均固定连接有连接绳9，两个放置腔7相互靠近的一侧内壁上均开设有位于挡板4上方的第二孔10，两个连接绳9相互远离的一端分别依次贯穿相对应的第一孔8和第二孔10并连接有卡板11；两个卡板11相互靠近的一侧均延伸至第二孔10的外侧并与设备本体3相接触，第二孔10的顶部内壁和底部内壁上均固定安装有第一磁铁12，两个卡板11相互远离的一侧顶部和一侧底部均固定安装有第二磁铁13，第一磁铁12与相对应的第二磁铁13相排斥，布置槽2的底部内壁上开设有两个对称设置的滑动槽14，滑动槽14内滑动安装有滑动板15，两个滑动板15相互靠近的一侧均焊接有弹簧16，两个弹簧16相互靠近的一端分别焊接于两个滑动槽14相互远离的一侧内壁上，通过布置板1、布置槽2、设备本体3、挡板4、双轴推杆电机5、推动板6、连接绳9、卡板11、第一磁铁12、第二磁铁13、滑动板15、弹簧16、第三磁铁17、第四磁铁18、竖直板19、固定板20和固定槽21相配合，将设备本体3放置于布置槽2内，启动双轴推杆电机5，双轴推杆电机5的输出轴带动推动板6进行移动，推动板6带动连接绳9进行移动，使得连接绳9发生松动，第一磁铁12与第二磁铁13相排斥，带动第二磁铁13进行移动，第二磁铁13带动卡板11进行移动，两个卡板11将设备本体3卡紧，推动板6同时带动第四磁铁18进行移动，第四磁铁18与第三磁铁13相吸附，带动第三磁铁13进行移动，第三磁铁13带动滑动板15进行移动，滑动板15挤压弹簧16，滑动板15同时带动固定板20进行移动，使得固定板20卡入固定槽21内，进一步对设备本体3进行固定，方便设备本体3的布置，且设备本体3布置后的稳定性较好，本实用新型结构简单，安装方便，经济实用，通过连接绳9和卡板11，初步对设备本体3进行固定，并且通过固定板20和固定槽21，进一步对设备本体3进行固定，方便设备本体3的布置，且设备本体3布置后的稳定性较好。
本实用新型中，两个滑动板15相互靠近的一侧均固定安装有第三磁铁17，两个推动板6相互远离的一侧均固定安装有第四磁铁18，第三磁铁17与相对应的第四磁铁18相吸附，设备本体3的底部两侧均固定安装有竖直板19，两个滑动板15相互靠近的一侧均固定安装有固定板20，两个竖直板19相互远离的一侧均开设有固定槽21，固定板20与固定槽21相卡装，滑动板15上开设有横孔，两个连接绳9相互远离的一端分别贯穿相对应的横孔，放置腔7的内壁上安装有两个对称设置的绕线轮，连接绳9与相对应的两个绕线轮的外侧滑动连接，位于同一水平轴线上的两个第一磁铁12相互靠近的一侧均设置为N极，位于同一水平轴线上的两个第二磁铁13相互远离的一侧均设置为N极，且第一磁铁12与相对应的第二磁铁13通过两个N极相排斥，位于双轴推杆电机5同一侧的第三磁铁17和第四磁铁18相互靠近的一侧分别设置为N极和S极，且位于双轴推杆电机5同一侧的第三磁铁17和第四磁铁18通过N极和S极相吸附，通过布置板1、布置槽2、设备本体3、挡板4、双轴推杆电机5、推动板6、连接绳9、卡板11、第一磁铁12、第二磁铁13、滑动板15、弹簧16、第三磁铁17、第四磁铁18、竖直板19、固定板20和固定槽21相配合，将设备本体3放置于布置槽2内，启动双轴推杆电机5，双轴推杆电机5的输出轴带动推动板6进行移动，推动板6带动连接绳9进行移动，使得连接绳9发生松动，第一磁铁12与第二磁铁13相排斥，带动第二磁铁13进行移动，第二磁铁13带动卡板11进行移动，两个卡板11将设备本体3卡紧，推动板6同时带动第四磁铁18进行移动，第四磁铁18与第三磁铁13相吸附，带动第三磁铁13进行移动，第三磁铁13带动滑动板15进行移动，滑动板15挤压弹簧16，滑动板15同时带动固定板20进行移动，使得固定板20卡入固定槽21内，进一步对设备本体3进行固定，方便设备本体3的布置，且设备本体3布置后的稳定性较好，本实用新型结构简单，安装方便，经济实用，通过连接绳9和卡板11，初步对设备本体3进行固定，并且通过固定板20和固定槽21，进一步对设备本体3进行固定，方便设备本体3的布置，且设备本体3布置后的稳定性较好。
工作原理：使用中，将设备本体3放置于布置槽2内，启动双轴推杆电机5，双轴推杆电机5的输出轴带动推动板6进行移动，使得推动板6在布置槽2的底部内壁上进行滑动，推动板6带动连接绳9进行移动，使得连接绳9发生松动，第一磁铁12与第二磁铁13相排斥，带动第二磁铁13进行移动，第二磁铁13带动卡板11进行移动，两个卡板11将设备本体3卡紧，推动板6同时带动第四磁铁18进行移动，第四磁铁18与第三磁铁13相吸附，带动第三磁铁13进行移动，第三磁铁13带动滑动板15进行移动，使得滑动板15在滑动槽14的内壁上进行滑动，滑动板15挤压弹簧16，滑动板15同时带动固定板20进行移动，使得固定板20卡入固定槽21内，进一步对设备本体3进行固定，方便设备本体3的布置，且设备本体3布置后的稳定性较好。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
