技术领域
本实用新型涉及电磁炉技术领域，尤其涉及一种便于清洗的电磁炉。
背景技术
电磁炉又被称为电磁灶，电磁炉的原理是磁场感应涡流加热，即利用电流通过线圈产生磁场，当磁场内磁力线通过铁质锅的底部时，磁力线被切割，从而产生无数小涡流，使铁质锅自身的铁原子高速旋转并产生碰撞磨擦生热而直接加热于锅内的食物。
由于电磁炉长期在厨房内使用，会导致电磁炉内部积累较多的油烟，而电磁炉内的油烟长期不清理不仅会影响其散热，而且金属制部件容易锈蚀，所以电磁炉在实际使用过程中需要定期拆卸面板对其内部的油烟进行清洗，但目前的电磁炉上的面板一般是固定式的，非专业人士很难拆卸，且其拆卸过程较为麻烦，从而导致普通用户很难定期对电磁炉内部进行油烟清洗，影响电磁炉使用寿命。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种便于清洗的电磁炉。
为了实现上述目的，本实用新型采用了如下技术方案：
一种便于清洗的电磁炉，包括电磁炉本体，所述电磁炉本体的顶部安装有面板，电磁炉本体的一侧对称固定安装有两个固定座，固定座上设有转动装置，面板的一侧对称固定安装有两个固定块，且两个固定块分别位于两个固定座的上方，固定块与固定座之间设有连接装置，转动装置远离连接装置的一侧设有卡紧装置。
优选的，所述转动装置包括开设在固定座上的横穿孔，横穿孔内转动安装有转轴，且转轴的两端均延伸至横穿孔外，转轴的两端均固定焊接有支撑杆，两个支撑杆远离转轴的一端焊接有同一个第一横杆，第一横杆远离两个支撑杆的一侧焊接有压杆。
优选的，两个支撑杆相互远离的一侧均转动安装有L型杆，固定座远离第一横杆的一侧设有第二横杆，两个L型杆分别远离两个支撑杆的一端均固定安装在第二横杆上，第二横杆上开设有螺孔。
优选的，所述固定块远离固定座的一侧开设有一侧为开口的第一凹槽，第一凹槽远离开口的一侧内壁上开设有第一通孔，所述连接装置包括安装在第一凹槽内的圆形卡块与活动安装在第一通孔内的丝杆，且丝杆的两端均延伸至第一通孔外，丝杆位于第一凹槽内的一端固定安装在圆形卡块上，丝杆远离圆形卡块的一端贯穿螺孔并延伸至螺孔外。
优选的，两个压杆相互靠近的一侧对称设有固定安装在电磁炉本体上的两个方形卡块，方形卡块上开设有第二通孔，卡紧装置包括滑动安装在第二通孔内的卡杆，且卡杆的两端均延伸至第二通孔外，两个压杆相互靠近的一侧均开设有卡孔，两个卡杆的一端分别安装在两个卡孔内，卡杆远离压杆的一端固定安装有把手。
优选的，所述第二通孔的两侧内壁上对称开设有弧形凹槽，卡杆的两侧对称固定安装有弧形卡块，弧形卡块滑动安装在弧形凹槽内，卡杆上套设有焊接在弧形凹槽内壁上的弹簧，弹簧与弧形卡块之间焊接固定。
优选的，所述面板远离固定块的一侧开设有一侧为开口的第二凹槽，第二凹槽内转动安装有固定杆，且固定杆延伸至第二凹槽外，固定杆位于第二凹槽外的一端固定安装在电磁炉本体上。
与现有技术相比，本实用新型的有益效果是：
本实用新型中，通过电磁炉本体、面板、固定座、转轴、支撑杆、第一横杆、压杆、L型杆、第二横杆、固定块、第一凹槽、圆形卡块、第一通孔、丝杆、方形卡块、卡杆共同构建了一种便于清洗的电磁炉，通过固定座、转轴、支撑杆、第一横杆、压杆、L型杆、第二横杆、固定块、第一凹槽、圆形卡块、第一通孔、丝杆将面板卡紧在电磁炉本体上，通过方形卡块、卡杆锁紧压杆，本实用新型能够方便快速的将电磁炉本体上的面板打开，便于人们对电磁炉内部的油烟进行清洗，从而延长电磁炉使用寿命。
附图说明

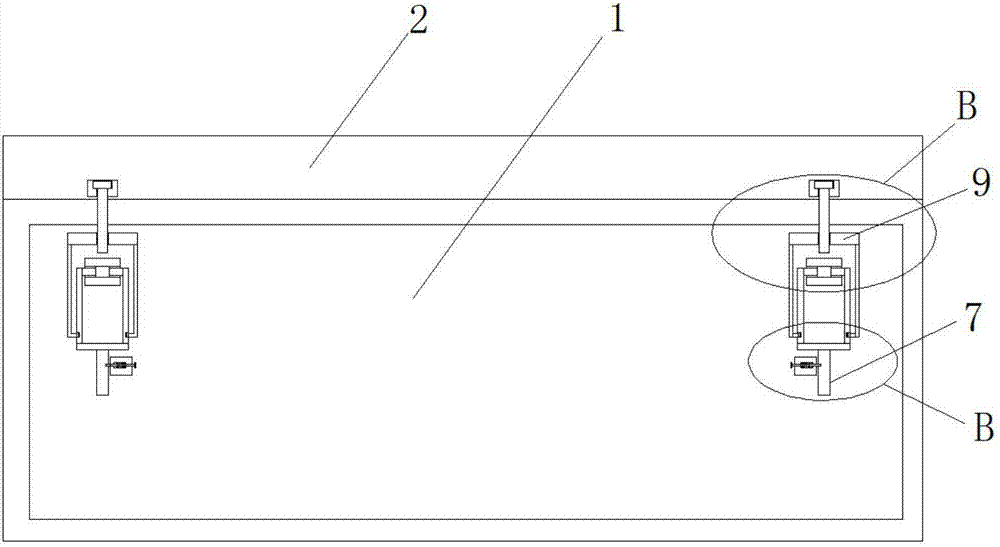

图1为本实用新型提出的一种便于清洗的电磁炉正视的剖视结构示意图；
图2为本实用新型提出的一种便于清洗的电磁炉中A部分的的剖视结构示意图；
图3为本实用新型提出的一种便于清洗的电磁炉的中B部分的剖视结构示意图；
图4为本实用新型提出的一种便于清洗的电磁炉侧视的剖视结构示意图。
图中：1电磁炉本体、2面板、3固定座、4转轴、5支撑杆、6第一横杆、7压杆、8L型杆、9第二横杆、10固定块、11第一凹槽、12圆形卡块、13第一通孔、14丝杆、15方形卡块、16卡杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-4，一种便于清洗的电磁炉，包括电磁炉本体1，电磁炉本体1的顶部安装有面板2，电磁炉本体1的一侧对称固定安装有两个固定座3，固定座3上设有转动装置，面板2的一侧对称固定安装有两个固定块10，且两个固定块10分别位于两个固定座3的上方，固定块10与固定座3之间设有连接装置，转动装置远离连接装置的一侧设有卡紧装置，通过电磁炉本体1、面板2、固定座3、转轴4、支撑杆5、第一横杆6、压杆7、L型杆8、第二横杆9、固定块10、第一凹槽11、圆形卡块12、第一通孔13、丝杆14、方形卡块15、卡杆16共同构建了一种便于清洗的电磁炉，通过固定座3、转轴4、支撑杆5、第一横杆6、压杆7、L型杆8、第二横杆9、固定块10、第一凹槽11、圆形卡块12、第一通孔13、丝杆14将面板2卡紧在电磁炉本体1上，通过方形卡块15、卡杆16锁紧压杆7，本实用新型能够方便快速的将电磁炉本体1上的面板2打开，便于人们对电磁炉内部的油烟进行清洗，从而延长电磁炉使用寿命。
转动装置包括开设在固定座3上的横穿孔，横穿孔内转动安装有转轴4，且转轴4的两端均延伸至横穿孔外，转轴4的两端均固定焊接有支撑杆5，两个支撑杆5远离转轴4的一端焊接有同一个第一横杆6，第一横杆6远离两个支撑杆5的一侧焊接有压杆7，两个支撑杆5相互远离的一侧均转动安装有L型杆8，固定座3远离第一横杆6的一侧设有第二横杆9，两个L型杆分别远离两个支撑杆5的一端均固定安装在第二横杆9上，第二横杆9上开设有螺孔，固定块10远离固定座3的一侧开设有一侧为开口的第一凹槽11，第一凹槽11远离开口的一侧内壁上开设有第一通孔13，连接装置包括安装在第一凹槽11内的圆形卡块12与活动安装在第一通孔13内的丝杆14，且丝杆14的两端均延伸至第一通孔13外，丝杆14位于第一凹槽11内的一端固定安装在圆形卡块12上，丝杆14远离圆形卡块12的一端贯穿螺孔并延伸至螺孔外，两个压杆7相互靠近的一侧对称设有固定安装在电磁炉本体1上的两个方形卡块15，方形卡块15上开设有第二通孔，卡紧装置包括滑动安装在第二通孔内的卡杆16，且卡杆16的两端均延伸至第二通孔外，两个压杆7相互靠近的一侧均开设有卡孔，两个卡杆16的一端分别安装在两个卡孔内，卡杆16远离压杆7的一端固定安装有把手，第二通孔的两侧内壁上对称开设有弧形凹槽，卡杆16的两侧对称固定安装有弧形卡块，弧形卡块滑动安装在弧形凹槽内，卡杆16上套设有焊接在弧形凹槽内壁上的弹簧，弹簧与弧形卡块之间焊接固定，面板2远离固定块10的一侧开设有一侧为开口的第二凹槽，第二凹槽内转动安装有固定杆，且固定杆延伸至第二凹槽外，固定杆位于第二凹槽外的一端固定安装在电磁炉本体1上，通过电磁炉本体1、面板2、固定座3、转轴4、支撑杆5、第一横杆6、压杆7、L型杆8、第二横杆9、固定块10、第一凹槽11、圆形卡块12、第一通孔13、丝杆14、方形卡块15、卡杆16共同构建了一种便于清洗的电磁炉，通过固定座3、转轴4、支撑杆5、第一横杆6、压杆7、L型杆8、第二横杆9、固定块10、第一凹槽11、圆形卡块12、第一通孔13、丝杆14将面板2卡紧在电磁炉本体1上，通过方形卡块15、卡杆16锁紧压杆7，本实用新型能够方便快速的将电磁炉本体1上的面板2打开，便于人们对电磁炉内部的油烟进行清洗，从而延长电磁炉使用寿命。
当需要对电磁炉本体1内的油烟进行清洗时，只需拉动把手，把手带动卡杆16在第二通孔内滑动，从而使卡杆16从压杆7上的卡孔内移出，此时即可转动压杆7，压杆7转动将通过第一横杆6带动支撑杆5转动，L型杆8将随着支撑杆5一起转动，L型杆5转动将推动第二横杆9，第二横杆9再推动丝杆16，丝杆16将推动圆形卡块12向第一凹槽11外移动，从而使圆形卡块12脱离第一凹槽11，然后将圆形卡块12与丝杆14从固定块10内取出，此时在固定杆的作用下转动面板2，从而将面板2打开，即可对电磁炉本体1内部进行清洗，在对电磁炉本体1内电气元件进行清洗时，需采用酒精或其它易挥发的有机溶剂进行清洗，避免损坏电气元件，当清洗完毕后，只需转动面板2，使面板2与电磁炉本体1贴合，然后将圆形卡块12卡进第一凹槽11内，再拉动把手，使卡杆16缩进第二通孔内，弧形卡块将压缩弹簧，使弹簧具有一定弹力，然后转动压杆7，从而使丝杆14拉动圆形卡块12，使圆形卡块12卡紧在第一凹槽11内，然后松开把手，在弹簧作用力下，卡杆16将卡进卡孔，从而将压杆7锁定，即可将面板2紧卡在电磁炉板体1上。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
