技术领域
本实用新型涉及音箱技术领域，具体为有摄像头的音箱。
背景技术
户外活动肯定少不了音箱和摄像机等设备，但是户外活动所能携带的东西有限，于是人们发明了一种有摄像头的音箱。中国专利(公告号：CN203747972U)公开了一种具有摄像功能的蓝牙音箱，包括外壳和圆形底座，所述外壳为椭球形，所述外壳的内部由上往下依次设置有麦克风、摄像头、音频模块、PCB电路板以及电池，所述PCB电路板上集成有蓝牙芯片以及电源模块，所述外壳侧边设有摄像头开关按键，所述麦克风与音频模块分别通过PCB电路板与电池连接，所述摄像头、摄像头开关按键、PCB电路板以及电池依次电连接，所述外壳的底部通过可伸缩的支架与圆形底座连接，该实用新型的蓝牙音箱通过开启摄像头开关按键，可开启摄像头摄像，通过调节支架，可以选择摄像的高度，该实用新型可以调节音箱高度，也可以使音箱在水平面摇动，但是实用新型不方便调节音箱壳体与竖直方向的夹角，这对拍照的角度有一定的限制，影响拍照的效果。
实用新型内容
本实用新型的目的在于提供有摄像头的音箱，具备了音箱壳体在竖直平面的角度调节功能和自移动优点，解决了音箱壳体不能在竖直平面内进行角度调节的问题。
为实现上述目的，本实用新型提供如下技术方案：有摄像头的音箱，包括圆形底座、支架、音箱外壳、扬声器、摄像头、LED补光灯和麦克风，所述音箱外壳的底部活动连接有支架，所述扬声器固定连接在音箱外壳的正面，所述摄像头活动连接在音箱外壳靠近其顶部的表面，所述LED补光灯固定连接在音箱外壳靠近其中部的表面，所述麦克风固定连接在音箱外壳靠近其顶部的表面，所述圆形底座的顶部固定连接有角度调节装置，角度调节装置的顶部与支架的底部活动连接。
所述角度调节装置包括框架，框架两侧开设有通孔，框架的正面与背面也开设有通孔，所述框架的内壁活动连接有转轴，转轴靠近其中部的表面与支架的底部固定连接，所述转轴一端活动连接有保护壳，保护壳固定连接在框架的外壁，所述转轴的另一端固定连接有调节旋钮，所述框架的两侧活动连接有锁定装置。
所述锁定装置包括锁定框架，锁定框架的一侧开设有通孔，锁定框架的另一侧与框架的内壁固定连接，所述锁定框架的内壁活动连接有传动板，所述传动板的一侧固定连接有复位弹簧，复位弹簧的一端与锁定框架一侧的内壁固定连接，所述传动板的一侧还固定连接有连接杆，所述传动板通过通孔固定连接有按钮，所述连接杆的一端贯穿锁定框架腔内的一侧并固定连接有弧形板，所述弧形板一侧的表面设置有防滑橡胶，弧形板的表面与转轴的外壁活动连接。
优选的，所述圆形底座的底部设有万向轮，且万向轮的数量为四个。
优选的，所述框架的上表面还设置有两片挡板，且挡板可拆卸。
优选的，所述锁定框架一侧通孔的直径与连接杆相适配，且通孔的内壁设置有防摩擦垫圈。
优选的，所述复位弹簧的数量为四个，且每两个复位弹簧为一组对称分布在锁定框架一侧的内壁。
优选的，所述防滑橡胶的数量不少于十个，且防滑橡胶均匀分布在弧形板一侧的表面。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置万向轮、框架、转轴、保护壳和调节旋钮，转动调节旋钮通过结构之间的配合，转轴与转轴表面的支架都在竖直平面内发生转动，实现了顶部音箱外壳在竖直平面内调节角度的功能，同时万向轮的设置使音箱的移动更加方便。
2、本实用新型通过设置锁定框架、传动板、复位弹簧、连接杆、按钮、弧形板和防滑橡胶，需要对音箱外壳进行调节角度时，需要先按动按钮，按钮通过传动作用最终使弧形板和防滑橡胶脱离转轴表面，此时转动调节旋钮即可进行角度调节，调节完毕后松开按钮即可起到对转轴的固定作用。
综上所述，通过上述等结构的配合使用，解决了音箱壳体不能在竖直平面内进行角度调节的问题，实现了音箱壳体在竖直平面的角度调节功能和自移动的优点。
附图说明

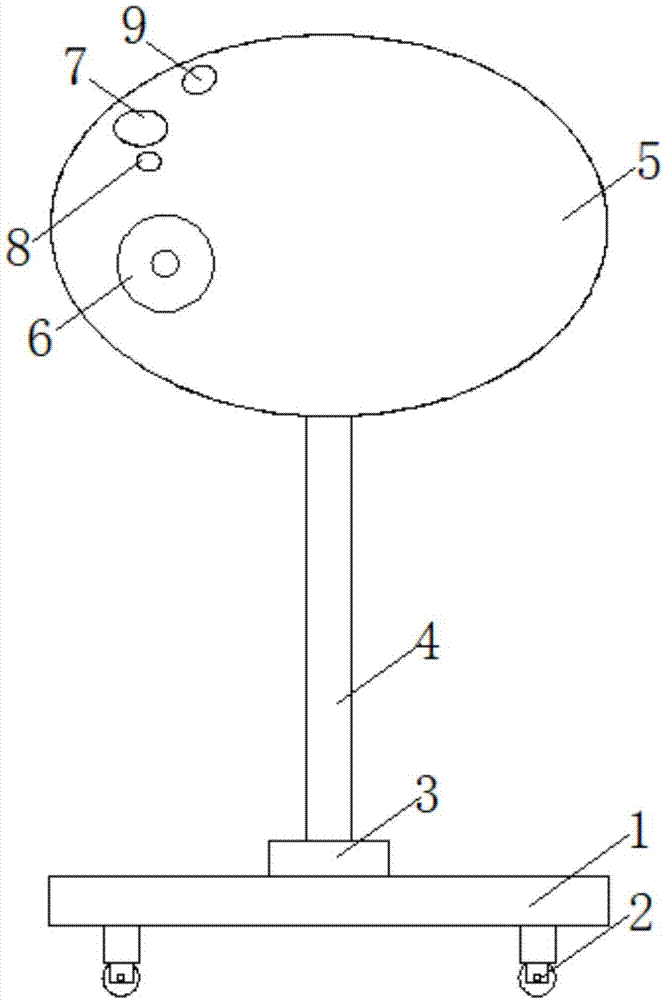

图1为本实用新型结构示意图；
图2为本实用新型角度调节装置俯视图；
图3为本实用新型角度调节装置外部结构示意图；
图4为本实用新型锁定装置剖视图；
图5为本实用连接杆与弧形板关系结构示意图。
图中：1-圆形底座、2-万向轮、3-角度调节装置、31-框架、32-转轴、33-保护壳、34-调节旋钮、35-锁定装置、351-锁定框架、352-传动板、353-复位弹簧、354-连接杆、355-按钮、356-弧形板、357-防滑橡胶、4-支架、5-音箱外壳、6-扬声器、7-摄像头、8-LED补光灯、9-麦克风。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至4，本实用新型提供技术方案：有摄像头的音箱，包括圆形底座1、支架4、音箱外壳5、扬声器6、摄像头7、LED补光灯8和麦克风9，在圆形底座1上安装有显示屏，可以通过显示屏播放拍摄的内容，同时，在显示屏外设有触摸屏，可直接进行触控操作，操作更便利，音箱外壳5的底部活动连接有支架4，支架4具有可伸缩的功能，音箱外壳5内部由上往下依次设置有麦克风9、摄像头7、音频模块、PCB电路板以及电池，音箱外壳5侧边设有摄像头开关按键，摄像头7、摄像头开关按键、PCB电路板以及电池依次连接，在音箱外壳5内部安装微型旋转电机，旋转电机轴带动连杆摆头，原理与摇头风扇相似，扬声器6固定连接在音箱外壳5的正面，在音箱外壳5中内置天线，通过天线与收音模块以及PCB电路板电连接，可以通过天线接收高频信号经检波还原成音频信号，送到喇叭6变成音波，并通过喇叭6播放，摄像头7活动连接在音箱外壳5靠近其顶部的表面，长按摄像头开关键即可进入摄像模式，再次按下即可保存摄像，短按摄像头开关键即进入拍照模式，摄像头7为红外摄像头，在夜晚也能拍摄清晰的画面，LED补光灯8固定连接在音箱外壳5靠近其中部的表面，LED补光灯8，在光线较弱时可以进行补光，获得更好的拍摄效果，麦克风9固定连接在音箱外壳5靠近其顶部的表面，麦克风9与音频模块分别通过PCB电路板与电池连接，圆形底座1的底部设有万向轮2，且万向轮2的数量为四个，万向轮2的设置使音箱具备可移动的功能，圆形底座1的顶部固定连接有角度调节装置3，角度调节装置3使音箱外壳5在竖直方向可以转动，角度调节装置3的顶部与支架4的底部活动连接。
角度调节装置3包括框架31，框架31两侧开设有通孔，框架31的正面与背面也开设有通孔，框架31具有保护内部结构的作用，框架31的上表面还设置有两片挡板，且挡板可拆卸，挡板用于盖住框架31内的结构，防止结构传动过程中对操作人员造成意外伤害，框架31的内壁活动连接有转轴32，转轴32靠近其中部的表面与支架4的底部固定连接，转轴32的设置使支架4能跟着转轴32在转动，转轴32一端活动连接有保护壳33，保护壳33用于保护转轴32在框架31以外的部分，防止其转动过程中对操作人员造成伤害，保护壳33固定连接在框架31的外壁，转轴32的另一端固定连接有调节旋钮34，转动调节旋钮34后，调节旋钮34带动转轴32转动，从而使与转轴32连接的支架4可以转动，最终实现顶部音箱外壳5的转动，框架31的两侧活动连接有锁定装置35，锁定装置35的设置使转轴32在正常状态下处于锁定状态不能转动，只有按动按钮355解除对转轴32的锁定，才能通过调节旋钮34对音箱壳体5角度进行调节。
本实用新型通过设置万向轮2、框架31、转轴32、保护壳33和调节旋钮34，转动调节旋钮34通过结构之间的配合，转轴32与转轴32表面的支架4都在竖直平面内发生转动，实现了顶部音箱外壳5在竖直平面内调节角度的功能，同时万向轮2的设置使音箱的移动更加方便。
锁定装置35包括锁定框架351，锁定框架351的一侧开设有通孔，锁定框架351的另一侧与框架31的内壁固定连接，锁定框架351具有承载荷载的作用，且同时具有保护内部结构的作用，同时给与复位弹簧353提供恢复力，锁定框架351一侧通孔的直径与弧连接杆354相适配，且通孔的内壁设置有防摩擦垫圈，防摩擦垫圈的设置使连接杆354在通孔内的运动更加流畅，锁定框架351的内壁活动连接有传动板352，传动板352具有传动作用，用于传动按钮355给与的推力，传动板352的一侧固定连接有复位弹簧353，复位弹簧353的数量为四个，且每两个复位弹簧353为一组对称分布在锁定框架351一侧的内壁，松开按钮355后，复位弹簧353的恢复力可以使防滑橡胶357与按钮355通过传动作用重新回到初始状态，复位弹簧353的一端与锁定框架351一侧的内壁固定连接，传动板352的一侧还固定连接有连接杆354，连接杆354具有传动作用，用于传递传动板352给与的推力，传动板352通过通孔固定连接有按钮355，按动按钮355，按钮355通过传动使传动板352、连接杆354和弧形板356往一侧运动，同时压缩复位弹簧353，由于弧形板356的表面设置有防滑橡胶357，因此解除了对转轴32的锁定，连接杆354的一端贯穿锁定框架351腔内的一侧并固定连接有弧形板356，弧形板356具有传动作用，用于传递连接354杆给与的力，弧形板356一侧的表面设置有防滑橡胶357，防滑橡胶357的数量不少于十个，且防滑橡胶357均匀分布在弧形板356一侧的表面，弧形板356的表面与转轴32的外壁活动连接，通过防滑橡胶357与转轴32表面的结合产生的摩擦力，从而起到固定转轴32的作用，且防滑橡胶357越多固定效果越好。
本实用新型通过设置锁定框架351、传动板352、复位弹簧353、连接杆354、按钮355、弧形板356和防滑橡胶357，需要对音箱外壳5进行调节角度时，需要先按动按钮355，按钮355通过传动作用最终使弧形板356和防滑橡胶357脱离转轴32表面，此时转动调节旋钮34即可进行角度调节，调节完毕后松开按钮355即可起到对转轴32的固定作用。
综上所述，通过上述等结构的配合使用，解决了音箱外壳5不能在竖直平面内进行角度调节的问题，实现了音箱壳体5在竖直平面的角度调节功能和自移动的优点。
工作原理：该有摄像头的音箱使用时，需要调节音箱壳体5与竖直方向的角度时候，按动框架31两侧的按钮355，通过传动作用使弧形板356与弧形板356表面的防滑橡胶357脱离转轴32从而实现对转轴32解除锁定，此时转动调节旋钮34，即可改变音箱壳体5与竖直方向的夹角。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
