技术领域
本实用新型涉及消防水袋试验技术领域，具体为一种消防水袋爆破压力的试验装置。
背景技术
消防水带是用来运送高压水或泡沫等阻燃液体的软管，消防水带在火灾灭火时发挥着极为重要的作用，传统的消防水带以橡胶为内衬，外表面包裹着亚麻编织物。对消防软件质量，尤其是水带的耐压能力，具有严格的要求。目前，消防水带的压力检测是根据GB6246-2001标准方法进行的，该检测方法设备所占面积较大、花费时间长，仅适合在实验室对消防水带进行爆破压力检测，不能满足消防水带安装或生产现场的快捷、方便检测的需要。中国专利(公告号：CN102175532A)公开了一种消防水带爆破压力检测装置及其使用方法，包括：增压水泵，其具有记忆型水压表；与所述增压水泵的出水口相连用于套装消防水袋的消防水带套筒，其具有与所述出水口相通的注水通道以及由该注水通道向外界导通的中间通水孔；将所述消防水带固定在所述消防水带套筒上的固定装置。固定装置是通过螺栓穿过两侧安装耳上的螺栓孔来进行紧固，可将两个半圆形结构的消防水带紧固圈固定起来。检测消防水带爆破压力工作效率高、安全性好，检测精度高，可广泛用于各种消防水带产品质量检测中，该消防水带套筒表面的消防水带需要经常更换，来进行下一水袋的爆破压力测试。但是消防水袋套筒表面的水袋都是通过固定装置内的螺栓固定，浪费了大量的时间。
实用新型内容
本实用新型的目的在于提供一种消防水袋爆破压力的试验装置，具备了消防水带的更换更加方便，试验装置工作效率更高的优点，解决了因为消防水袋套筒表面的水袋通过固定装置内的螺栓固定，更换水袋的过程非常麻烦且浪费大量时间的问题。
为实现上述目的，本实用新型提供如下技术方案：一种消防水袋爆破压力的试验装置，包括两个紧固圈，其中一个紧固圈的两侧固定连接有下安装耳，另一个紧固圈的两侧固定连接有上安装耳，紧固圈的内壁固定连接有密封条，所述下安装耳的正面固定连接有锁定装置，所述上安装耳的正面固定连接有解锁装置，下安装耳的上表面可拆卸式连接有上安装耳。
所述锁定装置包括锁定框架，锁定框架的背面固定连接在下安装耳的正面，所述锁定框架的内壁固定连接有第一固定板，所述第一固定板的底部固定连接有第一复位弹簧，所述第一复位弹簧的底部固定连接有传动板，传动板的底部活动连接在锁定框架内壁的底部，所述传动板的内壁固定连接有锁定按钮，锁定框架和第一固定板的上表面均开设有通孔，锁定按钮的一端经过锁定框架和第一固定板的通孔并延伸至锁定框架的表面以上，所述锁定按钮靠近其底部的表面固定连接有限位块，所述锁定按钮的一端贯穿锁定框架的上表面并固定连接有卡块，所述卡块的一侧固定连接有第二复位弹簧，第二复位弹簧的一侧固定连接在锁定按钮内部的挡板中，且锁定按钮靠近其顶部的表面开设有与卡块大小相适配的通孔。
所述解锁装置包括解锁块，解锁块的背面固定连接在上安装耳的正面，解锁块的内部开设有相互垂直的横向通槽和纵向通槽，所述解锁块横向通槽的内壁固定连接有第二固定板，所述第二固定板的一侧固定连接有第三复位弹簧，所述第三复位弹簧的一侧固定连接有连接板，连接板的一侧活动连接在解锁块的内壁，所述连接板靠近其底部的另一侧固定连接有推动板，推动板贯穿第二固定板靠近其底部的表面且与第二固定板活动连接，所述连接板的一侧固定连接有解锁按钮，解锁按钮的贯穿解锁块一侧的表面。
优选的，所述第一复位弹簧的数量为两个，且两个第一复位弹簧以传动板的纵向中线为轴线对称分布在传动板的上表面。
优选的，第一固定板的上表面开设有通孔，且通孔的大小与锁定按钮相适配。
优选的，所述连接板的顶部和底部与解锁装置的横向通槽接触面通过圆弧过度。
优选的，所述第二固定板靠近其底部的表面开设有通槽，且通槽的大小与推动板相适配。
优选的，所述解锁按钮的数量为两个，且两个解锁按钮以解锁块的纵向中线为轴线对称分布在连接板的一侧。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置锁定按钮、限位块、传动板、第一复位弹簧、第一固定板、框架、卡块和第二复位弹簧，按动锁定按钮后，锁定按钮通过传动作用使传动板往上运动，同时压缩第一复位弹簧，第一固定板的表面开设有通孔，锁定按钮穿过通孔，所以锁定按钮在锁定装置内部的部分也会往上移动，同时与锁定按钮连接的卡块跟随按钮在框架外部的部分往上移动，从而进入解锁装置的纵向通槽内，卡块直至运动到解锁装置的横向通槽内，通过第二复位弹簧的作用，使卡块从锁定按钮中弹出，卡块一侧底部的圆弧部分与推动板结合，此时锁定按钮一侧限位块也与锁定框架的下表面结合，锁定按钮的上表面也与纵向通槽的顶部结合，完成两装置的卡接，间接实现了两紧固圈的固定，使消防水带套筒表面的消防水带固定效果更好。
2、本实用新型通过设置解锁按钮、连接板、第二复位弹簧、第二固定板、推动板和解锁块，如上所述，两紧固圈配合紧固圈表面的密封条成功锁定住消防水袋，当消防水带测试完毕需要更换水袋时，按动解锁按钮，解锁按钮通过传动作用使连接板往一侧运动，由于第二固定板提供着力点的作用，所以第三复位弹簧被压缩，第二固定板的底部开设有与推动板相适配的通槽，所以推动板可以跟随连接板运动，同时推动推动板一侧的卡块往锁定按钮内部运动，当卡块完成脱离解锁装置内的横向通槽时，由于第一复位弹簧的作用，锁定按钮回到初始状态，两装置的卡接状态解除，同时两紧固圈的固定也随之解除。通过上述等结构的配合使用，解决了因为消防水袋套筒表面的水袋通过固定装置内的螺栓固定，更换水袋的过程非常麻烦且浪费大量时间的问题，实现了消防水带的更换更加方便，试验装置工作效率更高的效果。
附图说明

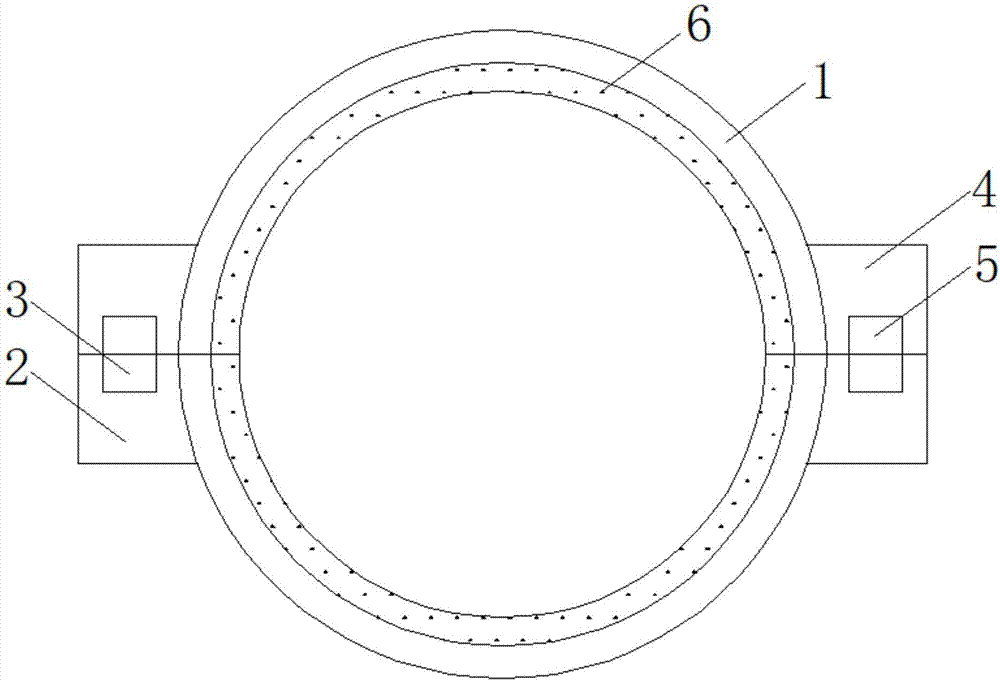

图1为本实用新型结构示意图；
图2为本实用新型下紧固圈俯视图；
图3为本实用新型锁定装置结构示意图；
图4为本实用新型锁定按钮内部结构示意图；
图5为本实用新型解锁装置内部结构示意图。
图中：1-紧固圈、2-下安装耳、3-锁定装置、31-锁定框架、32-第一固定板、33-第一复位弹簧、34-传动板、35-锁定按钮、36-限位块、37-卡块、38-第二复位弹簧、4-上安装耳、5-解锁装置、51-解锁块、52-第二固定板、53-第三复位弹簧、54-连接板、55-推动板、56-解锁按钮、6-密封条。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至5，本实用新型提供一种技术方案：一种消防水袋爆破压力的试验装置，包括两个紧固圈1，两紧固圈1与消防水带套筒相互配合，实现了紧固消防水带的效果，其中一个紧固圈的两侧固定连接有下安装耳2，下安装耳2是锁定装置3的载体，另一个紧固圈1的两侧固定连接有上安装耳4，上安装耳4是解锁装置5的载体，紧固圈1的内壁固定连接有密封条6，密封条6配合消防水带套筒表面环形凹槽的使用，使消防水带的固定效果更好，下安装耳2的正面固定连接有锁定装置3，按动锁定装置3内锁定按钮35，通过锁定装置3内的传动作用，从而实现了两紧固圈1的卡接，上安装耳4的正面固定连接有解锁装置5，按动解锁装置5内的解锁按钮56，通过解锁装置5内部的传动作用，从而实现了两紧固圈1解除锁定的效果，锁定装置3配合解锁装置5的使用，实现了消防水带套筒表面的水袋更换效果更加方便，下安装耳2的上表面可拆卸式连接有上安装耳4。
试验时，首先将待测消防水带套装在消防水带套筒上，通过固定装置将待测消防水带紧固定在套筒上；然后将增压水泵的水箱内装入水后，驱动增压水泵使水箱中的水压进消防水带套筒内，直到将待测消防水带撑爆，此时读出增压水泵上的记忆型水压表上的压力值，此压力值即为所检测的消防水带爆破压力值。
请参阅图3和图4，锁定装置3包括锁定框架31，锁定框架31具有保护内部结构作用，且同时防止内部结构在工作过程伤人，锁定框架31的背面固定连接在下安装耳2的正面，锁定框架31的内壁固定连接有第一固定板32，第一固定板32的上表面开设有通孔，且通孔的大小与锁定按钮35相适配，第一固定板32给第一复位弹簧33提供着力点，从而产生恢复力，第一固定板32的底部固定连接有第一复位弹簧33，第一复位弹簧33的数量为两个，且两个第一复位弹簧33以传动板34的纵向中线为轴线对称分布在传动板34的上表面，当卡块37从解锁装置5的横向通槽脱离时，第一复位弹簧33的恢复力会使锁定按钮35回到初始状态，实现了紧固圈1的解除锁定，第一复位弹簧33的底部固定连接有传动板34，由于锁定按钮35往上运动，所以传动板34也会往上运动，传动板34的运动使第一复位弹簧33压缩，传动板34的底部活动连接在锁定框架31内壁的底部，传动板34的内壁固定连接有锁定按钮35，按动锁定按钮35，锁定按钮35经过传动，从而使卡块37进入解锁装置5的横向凹槽内，实现了两紧固圈1的固定，锁定框架31和第一固定板32的上表面均开设有通孔，锁定按钮35的一端经过锁定框架31和第一固定板32的通孔并延伸至锁定框架31的表面以上，锁定按钮35靠近其底部的表面固定连接有限位块36，当卡块37进入解锁装置5的横向凹槽中，此时的限位块36与锁定框架31相接触，使锁定按钮35不能在运动，不影响测试效果，锁定按钮35的一端贯穿锁定框架31的上表面并固定连接有卡块37，卡块37呈三角形结构且卡块37一侧的底部通过圆弧过度，卡块37受到挤压会进入锁定按钮35，卡块37的一侧固定连接有第二复位弹簧38，第二复位弹簧38的一侧固定连接在锁定按钮35内部的挡板中，且锁定按钮35靠近其顶部的表面开设有与卡块37大小相适配的通孔，第二复位弹簧38可以时刻给卡块37提供恢复力，使其与解锁装置5内的横向通槽结合。
本实用新型通过设置锁定按钮35、限位块36、传动板34、第一复位弹簧33、第一固定板32、锁定框架31、卡块37和第二复位弹簧38，按动锁定按钮35后，锁定按钮35通过传动作用使传动板34往上运动，同时压缩第一复位弹簧33，第一固定板32的表面开设有通孔，锁定按钮35穿过通孔，所以锁定按钮35在锁定装置3内部的部分也会往上移动，同时与锁定按钮35连接的卡块37跟随按钮在锁定框架31外部的部分往上移动，从而进入解锁装置5的纵向通槽内，卡块37直至运动到解锁装置5的横向通槽内，通过第二复位弹簧38的作用，使卡块37从锁定按钮35中弹出，卡块37一侧底部的圆弧部分与推动板55结合，此时锁定按钮35一侧限位块36也与锁定框架31的下表面结合，锁定按钮35的上表面也与纵向通槽的顶部结合，完成两装置的卡接，间接实现了两紧固圈1的固定，使消防水带套筒表面的消防水带固定效果更好。
请参阅图4和图5，解锁装置5包括解锁块51，解锁块51的背面固定连接在上安装耳4的正面，解锁块51的内部开设有相互垂直的横向通槽和纵向通槽，解锁块51的作用在于保护内部结构不受伤害，且内部结构在运作不会伤人，解锁块51横向通槽的内壁固定连接有第二固定板52，第二固定板52靠近其底部的表面开设有通槽，且通槽的大小与推动板55相适配，第二固定板52给第三复位弹簧53提供着力点，产生恢复力，第二固定板52的一侧固定连接有第三复位弹簧53，当两装置解除固定后，第三复位弹簧53的恢复力会使解锁按钮56回到初始状态，等待下一次的使用，第三复位弹簧53的一侧固定连接有连接板54，连接板54的顶部和底部与解锁装置5的横向通槽接触面通过圆弧过度，由于解锁按钮56的传动，连接板54往一侧运动，同时压缩第三复位弹簧53，连接板54的一侧活动连接在解锁块51的内壁，连接板54靠近其底部的另一侧固定连接有推动板55，推动板55贯穿第二固定板52靠近其底部的表面且与第二固定板52活动连接，连接板54的一侧固定连接有解锁按钮56，解锁按钮56的数量为两个，且两个解锁按钮56以解锁块51的纵向中线为轴线对称分布在连接板54的一侧，经过解锁按钮56的传动，推动板55往一侧运动，最终将卡块37推出横向凹槽，解锁按钮56的贯穿解锁块51一侧的表面，按动解锁按钮56，解锁按钮56经过传动，从而使卡块37从解锁装置5内的横向凹槽脱离，实现了两紧固圈1的解除固定。
本实用新型通过设置解锁按钮56、连接板54、第三复位弹簧53、第二固定板52、推动板55和解锁块51，如上所述，两紧固圈1配合紧固圈1表面的密封条6成功锁定住消防水袋，当消防水带测试完毕需要更换水袋时，按动解锁按钮56，解锁按钮56通过传动作用使连接板54往一侧运动，由于第二固定板52提供着力点的作用，所以第三复位弹簧53被压缩，第二固定板52的底部开设有与推动板55相适配的通槽，所以推动板55可以跟随连接板54运动，同时推动推动板55一侧的卡块37往锁定按钮56内部运动，当卡块37完成脱离解锁装置5内的横向通槽时，由于第一复位弹簧33的作用，锁定按钮35回到初始状态，两装置的卡接状态解除，同时两紧固圈1的固定也随之解除。通过上述等结构的配合使用，解决了因为消防水袋套筒表面的水袋通过固定装置内的螺栓固定，更换水袋的过程非常麻烦且浪费大量时间的问题，实现了消防水带的更换更加方便，试验装置工作效率更高的效果。
工作原理：该消防水袋爆破压力的试验装置使用时，当两紧固圈需要固定时，按动锁定按钮35，锁定按钮35通过传动作用使第一复位弹簧33压缩，同时卡块377进入解锁装置5的横向通槽内，最终实现了两个紧固圈1的卡接，当需要解除两紧固圈1的固定时，按动解锁按钮56通过传动作用，使推动板55推动卡块37从解锁装置5内的横向通槽脱离，由于第一复位弹簧33恢复力的作用使卡块37回到初始状态，从而实现了两紧固圈1解除固定的效果。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
