技术领域
本实用新型涉及自动冲切机技术领域，尤其涉及一种前后风挡饰条自动冲切机用的送料装置。
背景技术
自动冲切机即指用来冲切产品外形或对产品进行修边的机器，自动冲切机的送料方式有两种，一种是辊轮式送料，另一种是夹钳式送料，辊轮式送料拥有较高的效率，但送料较低，夹钳式送料拥有较高的精度，但夹钳式送料需要人工往复的进行夹钳，再进行送料，其效率较低，目前对于塑料材质的前后风挡饰条的切边一般冲切精确较高，为了达到冲切精度而采用夹钳式送料，目前夹钳式的送料装置远不能满足正产需要，又必须保证送料精确度，从而确保冲切产品的精度，并且传统式的手工夹持送料存在一定安全隐患，所以我们急需一种既安全又能够提高前后风挡饰条生产效率的夹钳式送料装置来满足生产需要。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种前后风挡饰条自动冲切机用的送料装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种前后风挡饰条自动冲切机用的送料装置，包括圆盘，所述圆盘的中心位置开设有第一通孔，第一通孔内转动安装有支撑柱，且支撑柱的两端分别延伸至第一通孔外，支撑柱的四周等间距开设有四个圆槽，圆槽内滑动安装有卡柱，且卡柱延伸至圆槽外，圆槽远离圆槽开口的一侧内壁上焊接有弹簧，弹簧与卡柱之间焊接固定，第一通孔的内壁上环设有方形凹槽，方形凹槽远离方形凹槽开口的一侧内壁上等间距环设有四个弧形凹槽，卡柱位于圆槽外的一端转动安装有滚珠，四个滚珠分别安装在四个弧形凹槽内，圆盘的四周等间距开设有四个方孔，且方孔与弧形凹槽的位置相适配，方孔内滑动安装有连接杆，且连接杆延伸至方孔外，方孔的一侧内壁上开设有第二通孔，第二通孔内滑动安装有顶杆，且顶杆的两端分别延伸至第二通孔外，顶杆位于方孔内的一端焊接在连接杆上。
优选的，所述顶杆位于圆盘外的一端安装有连接块，连接块靠近支撑柱的一侧开设有卡槽。
优选的，所述支撑柱的一端安装有固定座，支撑柱的另一端安装有电机，电机的输出轴与卡槽相适配，电机的型号为HB-DJ806。
优选的，所述连接杆位于方孔外的一端安装有置物台，置物台上安装有快速夹钳，快速夹钳的型号为CH-201-BHB。
优选的，所述方孔的两侧内壁上对称开设有两个定位槽，连接杆的两侧对称安装有两个定位块，定位块滑动安装在定位槽内。
优选的，所述圆槽的两侧内壁上对称开设有两个限位槽，卡柱的两侧对称安装有两个限位块，限位块滑动安装在限位槽内。
与现有技术相比，本实用新型的有益效果是：
本实用新型中，通过圆盘、第一通孔、支撑杆、圆槽、卡柱、弹簧、方型凹槽、弧形凹槽、滚珠、方孔、连接杆、第二通孔、顶杆共同构建了一种前后风挡饰条自动冲切机用的送料装置，通过圆槽、卡柱、弹簧、方型凹槽、弧形凹槽、滚珠可控制转盘定位旋转，通过第二通孔、顶杆、连接块、电机来控制连接杆移动，从而控制连接杆上置物台移动，从而将置物台上的工件送至冲切机的工作位，本实用新型通过使用多个送料工位进行轮转式送料，不仅提高了送料效率，保证了前后风挡饰条冲切的精确度，而且保障了操作人员的安全。
附图说明

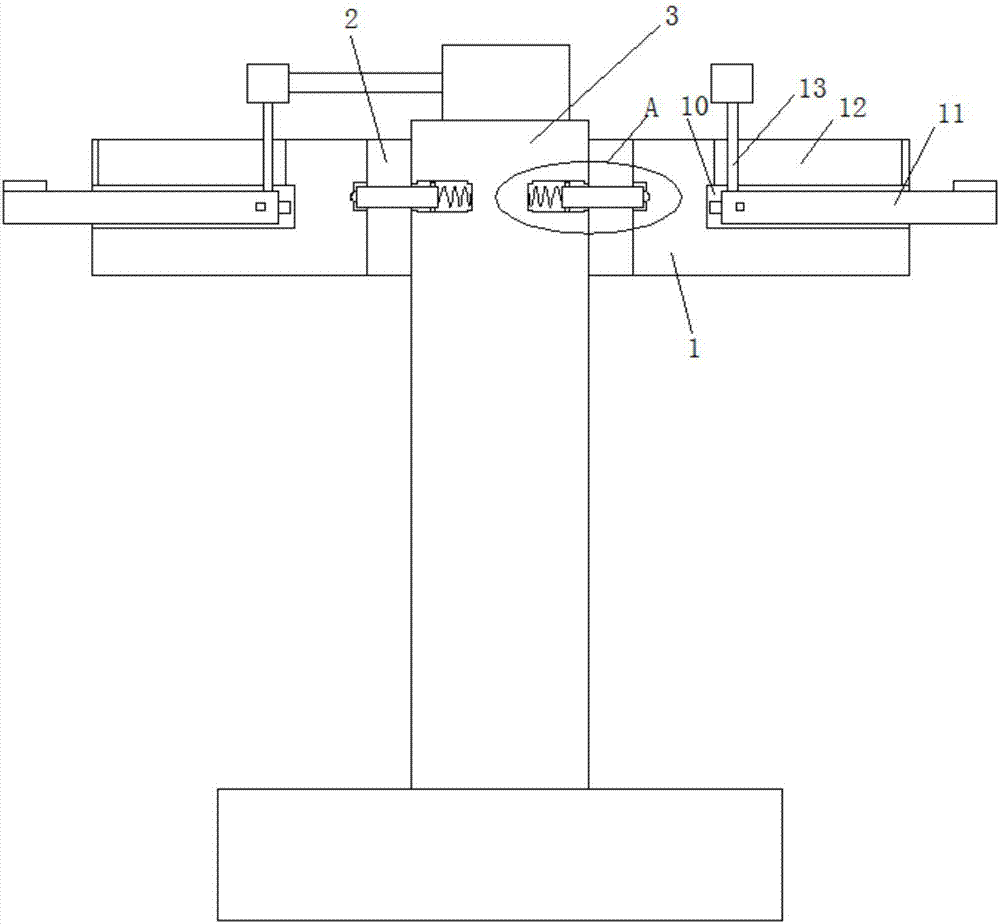

图1为本实用新型提出的一种前后风挡饰条自动冲切机用的送料装置的剖视结构示意图；
图2为本实用新型提出的一种前后风挡饰条自动冲切机用的送料装置中A部分的剖视结构示意图；
图3为本实用新型提出的一种前后风挡饰条自动冲切机用的送料装置的俯视结构示意图。
图中：1圆盘、2第一通孔、3支撑杆、4圆槽、5卡柱、6弹簧、7方形凹槽、8弧形凹槽、9滚珠、10方孔、11连接杆、12第二通孔、13顶杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-3，一种前后风挡饰条自动冲切机用的送料装置，包括圆盘1，圆盘1的中心位置开设有第一通孔2，第一通孔2内转动安装有支撑柱3，且支撑柱3的两端分别延伸至第一通孔2外，支撑柱3的四周等间距开设有四个圆槽4，圆槽4内滑动安装有卡柱5，且卡柱5延伸至圆槽4外，圆槽4远离圆槽4开口的一侧内壁上焊接有弹簧6，弹簧6与卡柱5之间焊接固定，第一通孔2的内壁上环设有方形凹槽7，方形凹槽7远离方形凹槽7开口的一侧内壁上等间距环设有四个弧形凹槽8，卡柱5位于圆槽4外的一端转动安装有滚珠9，四个滚珠9分别安装在四个弧形凹槽8内，圆盘1的四周等间距开设有四个方孔10，且方孔10与弧形凹槽8的位置相适配，方孔10内滑动安装有连接杆11，且连接杆11延伸至方孔10外，方孔11的一侧内壁上开设有第二通孔12，第二通孔12内滑动安装有顶杆13，且顶杆13的两端分别延伸至第二通孔12外，顶杆位于方孔10内的一端焊接在连接杆11上，顶杆13位于圆盘1外的一端安装有连接块，连接块靠近支撑柱3的一侧开设有卡槽，支撑柱3的一端安装有固定座，支撑柱3的另一端安装有电机，电机的输出轴与卡槽相适配，电机的型号为HB-DJ806，连接杆11位于方孔10外的一端安装有置物台，置物台上安装有快速夹钳，快速夹钳的型号为CH-201-BHB，方孔10的两侧内壁上对称开设有两个定位槽，连接杆11的两侧对称安装有两个定位块，定位块滑动安装在定位槽内，圆槽4的两侧内壁上对称开设有两个限位槽，卡柱5的两侧对称安装有两个限位块，限位块滑动安装在限位槽内。
当利用冲切机对前后风挡饰条进行切边作业，使用前后风挡饰条自动冲切机用的送料装置进行送料，首先通过快速夹钳将四个置物台上均加上需要加工的前后风挡饰条，装置中转盘1上安装有把手，通过把手转动转盘1，此时滚珠9随着卡柱5在方形凹槽7内滚动并落入弧形凹槽8内，此时启动电机，电机的输出轴伸长并卡进连接块上的卡槽内，将推动连接块，连接块带动顶杆13，顶杆13在第二通孔12内滑动并带动连接杆11在方孔10内滑动，从而将置物台上夹设的需要加工的前后风挡饰条推动至工作位，冲切完成后再转动转盘1，此时滚珠9从弧形凹槽8内向方型凹槽7转动时，滚珠9将向圆槽4内推动顶杆13并压缩弹簧，待四个滚珠9均滚动到相邻的弧形凹槽8时，在弹簧作用力下，滚珠9将落入弧形凹槽8内，再次启动电机，电机将对准与之位置相匹配的连接块并推动连接块，在电机行进过程中，即可将空置的置物台夹上需要加工的前后风挡饰条，如此循环，可快速精确的进行送料。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
