技术领域
本实用新型涉及打印设备技术领域，具体为一种具有散热机构的复印机。
背景技术
复印机是指静电复印机，它是一种利用静电技术进行文书复制的设备，复印机属模拟方式，只能如实进行文献的复印，使图像的存储、传输以及编辑排版等成为可能，它可以通过接口与计算机、文字处理机和其他微处理机相连，成为地区网络的重要组成部分，复印机在运行过程中也会产生热能，复印机都放置在阴凉处，但有时候复印机工作繁忙时产生的热量无法及时的排放，产生热量堆积，就会导致复印机内部的设备因温度过高而损坏，降低复印机的工作效率；如中国专利CN206242712U公开了一种具有散热功能的复印机，包括机体，机体的一侧开设有通风孔，机体的顶部固定连接有支架，支架的凹槽处固定连接有电机，电机通过转轴固定连接有风机，风机的一端插入镶嵌在机体顶部的风机壳的内腔，机体内腔设有散热装置，散热装置包括透气板，透气板的表面固定连接有散热鳞片，散热鳞片的表面固定连接有散热铜管。本实用新型通过设置透气板，可以将发热体产生的热量散发出去，及时排放复印机的热量，通过设置散热装置，可以使发热体的热量整体散发出去，热量及时排放，减少复印机内部设备的损坏，通过设置散热筋条、散热针、风机和电机，风机将散热针上的热量抽出去，减少热量堆积，提高复印机的工作效率。但是该装置的通风孔没有设置防尘装置，灰尘会堵住或堵塞通风孔，导致散热效果下降。
实用新型内容
本实用新型的目的在于提供一种具有散热机构的复印机，具备了防止灰尘进入复印机体的优点，解决了灰尘会堵住或堵塞通风孔，使散热效果下降。
为实现上述目的，本实用新型提供如下技术方案：一种具有散热机构的复印机，包括复印机体、发热装置和散热装置，所述复印机体的内部开设有散热腔，所述发热装置通过散热腔固定连接在复印机体的内壁，所述散热装置固定连接在发热装置和复印机体的内壁之间，所述复印机体的侧面开设有通风孔，所述复印机体的内壁通过通风孔固定连接有防尘装置。
所述防尘装置包括支撑杆，所述支撑杆的底部通过通风孔与复印机体的内壁固定连接，所述支撑杆的侧面固定连接有电机，所述电机输出轴的表面固定连接有连接杆，所述连接杆的一侧固定连接有风扇，所述复印机体的内壁通过通风孔固定连接有防尘板，所述防尘板的侧面开设有防尘孔，所述防尘板的内壁通过防尘孔固定连接有圆杆，所述圆杆的表面活动连接有旋转板，所述复印机体的内壁通过通风孔开设有卡孔，所述复印机体通过卡孔卡接有限位珠，所述限位珠的底部固定连接有限位弹簧，所述限位弹簧的底部固定连接有保护框，所述保护框的顶部开设有限位槽，所述保护框的表面通过通风孔与复印机体的内壁滑动连接，所述限位弹簧的底部通过限位槽与保护框的内壁固定连接，所述保护框的内壁通过限位槽与限位珠的表面滑动连接，所述保护框的表面固定连接有防尘网。
优选的，所述通风孔的数量为三个，且三个通风孔分别开设在复印机体的正面、背面和侧面。
优选的，所述防尘孔的数量为六十四个，且六十四个防尘孔均匀开设在防尘板的侧面。
优选的，所述保护框的侧面固定连接有拉环。
优选的，所述限位槽的数量为两个，且两个限位槽以保护框侧面横向中线对称分布。
优选的，所述卡孔的形状为半球形。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置支撑杆、电机、连接杆、风扇、防尘板和防尘网，支撑杆将电极固定在通风孔中，电机通过连接杆带动风扇转动，风扇转动形成气流将复印机工作产生的热量带动到外界，防尘板和防尘网将外界的灰尘过滤，使灰尘不能进入复印机内，达到了防尘的效果。
2、本实用新型通过设置防尘板、圆杆和旋转板，当风扇转动时，气流吹动旋转板围绕圆杆旋转，打开防尘孔使气流穿过防尘板，当没有气流时旋转板受到重力作用关闭防尘孔防止灰尘进入，达到了防尘的效果，通过设置防尘网、保护框、限位珠和限位弹簧，保护框活动连接在复印机体的通风孔上，防尘网固定连接在保护框上，防尘网将灰尘过滤，保护框通过限位珠和限位弹簧的配合使保护框可以方便的从通风孔上取下，达到了进一步的防尘和方便清洗防尘网的效果。
附图说明

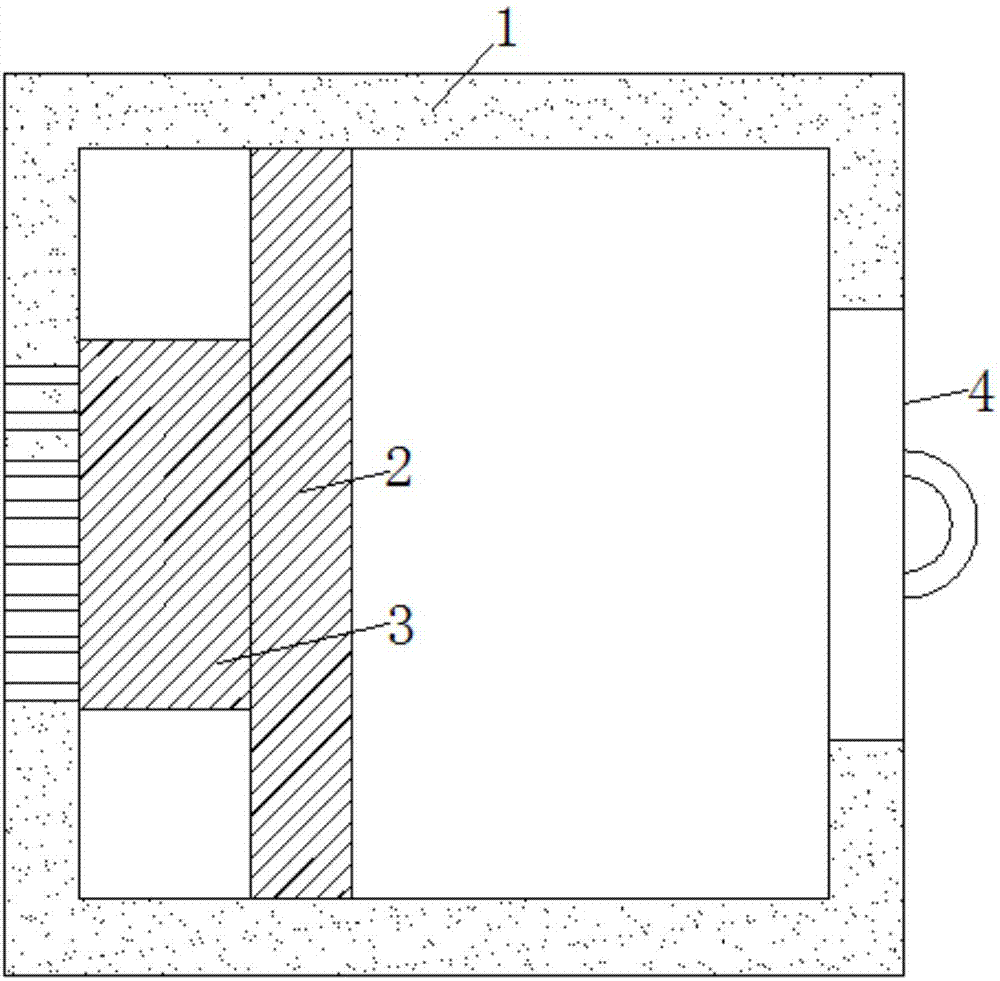

图1为本实用新型结构示意图；
图2为本实用新型防尘装置结构正视剖面示意图；
图3为本实用新型防尘板局部结构正视剖面示意图；
图4为本实用新型防尘板结构的侧视图；
图5为本实用新型防尘网的局部结构正视剖面示意图；
图6为本实用新型防尘网结构的侧视图；
图7为本实用新型防尘装置局部结构侧视剖面示意图。
图中：1-复印机体、2-发热装置、3-散热装置、4-防尘装置、5-支撑杆、6-电机、7-连接杆、8-风扇、9-防尘板、10-圆杆、11-旋转板、12-限位珠、13-限位弹簧、14-保护框、15-防尘网。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至7，本实用新型提供一种技术方案：一种具有散热机构的复印机，包括复印机体1、发热装置2和散热装置3，复印机体1的内部开设有散热腔，复印机体1用来进行文件的复印，发热装置2通过散热腔固定连接在复印机体1的内壁，发热装置2为复印机的工作部件，复印机在工作时，各个工作部件由于工作会发出热量，散热装置3固定连接在发热装置2和复印机体1的内壁之间，散热装置3包括透气板，透气板使发热装置的热量可以传递给散热装置，透气板的表面设置有散热鳞片，散热鳞片将热量散发出去，散热鳞片的表面设有散热铜管，散热铜管将热量吸收，通过铜管内的液体将铜管吸收的热量吸收，液体流动到铜管的通风处，通过空气流动达到风冷散热的效果，复印机体1的侧面开设有通风孔，通风孔的数量为三个，且三个通风孔分别开设在复印机体1的正面、背面和侧面，三个通风孔使复印机体1内的气体流通更加的快速，达到了快速散热的效果，复印机体1的内壁通过通风孔固定连接有防尘装置4，防尘装置4用于防止灰尘进入复印机体1内导致散热效果降低。
防尘装置4包括支撑杆5，支撑杆5用于为电机6提供固定场所，为风扇8提供一定的高度，支撑杆5的底部通过通风孔与复印机体1的内壁固定连接，支撑杆5的侧面固定连接有电机6，电机6用于为风扇8的转动提供动力，电机6输出轴的表面固定连接有连接杆7，连接杆7用于将电机6的动力通过传动作用传递给风扇8，连接杆7的一侧固定连接有风扇8，风扇8用于转动时产生气流，加速空气的流通速度，复印机体1的内壁通过通风孔固定连接有防尘板9，防尘板9用于挡住一定的灰尘和为旋转板11和圆杆10的安装提供场所，防尘板9的侧面开设有防尘孔，防尘孔的数量为六十四个，且六十四个防尘孔均匀开设在防尘板9的侧面，使气流的流动更加顺畅，防尘板9的内壁通过防尘孔固定连接有圆杆10，圆杆10用于为旋转板11的旋转提供一个支点，圆杆10的表面活动连接有旋转板11，旋转板11用于隔离灰尘，当风扇8转动时，气流吹动旋转板11以圆杆10为支点旋转，使旋转板11不能遮挡防尘孔，将风扇8带出的热气流排出复印机体1内，当关闭风扇8时，由于气流减小旋转板11在重力作用下回到原来的位置将防尘孔遮挡，达到了防止灰尘进入复印机体1内的效果，复印机体1的内壁通过通风孔开设有卡孔，卡孔的形状为半球形，拉动保护框14时，限位珠12与复印机体1的滑动更加省力，达到省力的取下保护框14的效果，复印机体1通过卡孔卡接有限位珠12，限位珠12使保护框14与复印机体1的滑动连接更加稳固，限位珠12的底部固定连接有限位弹簧13，限位弹簧13为限位珠12提供一个持续挤压复印机体1内壁的力，限位珠12与复印机体1卡接，使保护框14在不受到太大的外力作用下不会移动，限位弹簧13的底部固定连接有保护框14，保护框14用于保护防尘网15，且保护框14方便取出进行清洗防尘网15，保护框14的侧面固定连接有拉环，拉环的设置使取出保护框14更加方便和省力，保护框14的顶部开设有限位槽，限位槽的数量为两个，且两个限位槽以保护框14侧面横向中线对称分布，两个限位槽使通过限位珠12与复印机体1的卡接，使固定保护框14在通风孔位置的效果更好，保护框14的表面通过通风孔与复印机体1的内壁滑动连接，限位弹簧13的底部通过限位槽与保护框14的内壁固定连接，保护框14的内壁通过限位槽与限位珠12的表面滑动连接，保护框14的表面固定连接有防尘网15，防尘网15用来过滤灰尘。
工作原理：该一种具有散热机构的复印机使用时，当复印机工作时，首先启动电机6，电机6通过连接杆7与风扇8达到传动作用，进而带动风扇8转动产生气流，气流吹动旋转板11绕着圆杆10旋转，从而打开防尘孔使气流向外界流动，由于气流是向外吹动，所以灰尘难以进入复印机体1内，气流通过防尘网15到达外界，当复印机不工作时，无需风扇8散热，关闭电机6，吹动旋转板11的气流消失，旋转板11由于重力作用恢复原位将防尘孔关闭，将灰尘隔离在复印机体1外，且防尘网15可以对外界的灰尘进行一次过滤，当防尘网15上聚集过多灰尘时，拉动拉环，通过外力将保护框14拉动，使限位珠12压缩限位弹簧13，进而滑出卡孔，取出保护框14后进行清洗，然后将保护框14对准通风孔，推动保护框14使复印机体1压缩限位珠12，限位珠12压缩限位弹簧13，当推动到卡孔的位置，限位弹簧13推动限位珠12，使限位珠12与复印机体1卡接，将保护框14固定。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
