技术领域
本实用新型涉及影视道具技术领域，尤其涉及一种便于拆装的影视拍摄用背景架。
背景技术
在影视剧拍摄过程中，常常需要铺设背景布，展示不同的背景，从而节省了拍摄成本，背景布往往固定在背景架上，现有的背景架大多制造成竖直的框架结构，将背景布铺设固定在背景架上十分麻烦，而且毫无立体感，拍摄后会让观众感觉背景失真，经检索，授权公告号为CN206214789U的专利文件公开了影视拍摄用背景架，这种设计包括两根支撑杆和一块背景布，两支撑杆的顶部均呈四分之一圆弧形，两支撑杆底部均设有支撑座，支撑杆上配有若干卡套，背景布的两侧均设有套管，使用时可分别将背景布两侧的套管套在两支撑杆上，再移动两支撑座使背景布绷紧，最后在背景布上粘贴背景图画，由于支撑杆顶部向前呈圆弧凸出，可增加背景画面的立体感，采用卡套将背景布固定在支撑杆上，安装和拆卸均十分方便，操作简单。
但上述设计还存在不足之处，上述设计不便于将支撑杆从支撑座上拆卸下来，使得背景架的占用空间比较大，不便于对背景架进行存放和运输，不利于人们的使用，因此我们提出了一种便于拆装的影视拍摄用背景架用于解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种便于拆装的影视拍摄用背景架。
为了实现上述目的，本实用新型采用了如下技术方案：
一种便于拆装的影视拍摄用背景架，包括底座，所述底座的顶部开设有安装槽，安装槽内活动安装有支撑杆，安装槽的两侧内壁上均开设有顶部设置开口的转动槽，两个转动槽相互远离的一侧内壁上均铰接有卡杆，卡杆水平设置，支撑杆的两侧均开设有弧形槽，两个卡杆相互靠近的一侧分别延伸至对应的弧形槽内，卡杆的底部与对应的弧形槽的底部内壁相接触，两个转动槽相互远离的一侧内壁上均开设有卡柱槽，卡柱槽位于卡杆的下方，所述卡柱槽内滑动安装有卡柱；
两个卡柱相互靠近的一侧分别延伸至对应的转动槽内，所述卡柱的外侧活动套设有卡环，卡环位于对应的转动槽内，卡环的外侧与对应的卡杆的底部相焊接，卡柱槽的顶部内壁上开设有通孔，两个卡柱相互远离的一侧均焊接有拉杆，拉杆滑动安装在对应的通孔内，两个通孔相互远离的一侧内壁上均焊接有多个弹簧，弹簧靠近安装槽的一端与对应的拉杆远离安装槽的一侧相焊接。
优选的，所述卡杆的下方设有限位板，限位板固定安装在对应的转动槽的侧壁上，限位板的底部与对应的卡柱的顶部滑动连接。
优选的，所述拉杆的顶部延伸至底座的上方，位于同一个通孔内的弹簧的数量为三到六个，且位于同一个通孔内的三到六个弹簧等间距间隔设置。
优选的，所述卡柱的竖截面和卡柱槽的竖截面均为矩形结构。
优选的，所述卡环上设有矩形孔，卡柱与对应的矩形孔滑动连接。
优选的，两个卡杆相互靠近的一侧均设置为弧形结构。
与现有技术相比，本实用新型的有益效果是：通过底座、安装槽、支撑杆、转动槽、卡杆、弧形槽、卡柱槽、卡柱、卡环、通孔、拉杆、弹簧、矩形孔和限位板相配合，当需要对支撑杆进行拆卸时，拉动卡杆，使拉杆对弹簧进行挤压，拉杆带动卡柱进行移动，使两个卡柱向相互远离的方向进行移动，卡柱在卡柱槽和矩形孔内进行滑动，直至卡柱与矩形孔分离，解除了对卡杆的固定，转动卡杆，使卡杆与对应的弧形槽分离，解除了对支撑杆的固定，将支撑杆从安装槽内取出，实现了对支撑杆的快速拆卸，减小了背景架的占用空间，便于对背景架进行存放和运输，且能够将支撑杆快速的组装在底座上，方便了人们的使用。
本实用新型结构简单，操作方便，能够将支撑杆快速的从底座上拆卸下来，实现了对背景架的快速拆分，便于对背景架进行存放和运输，方便了人们的使用。
附图说明

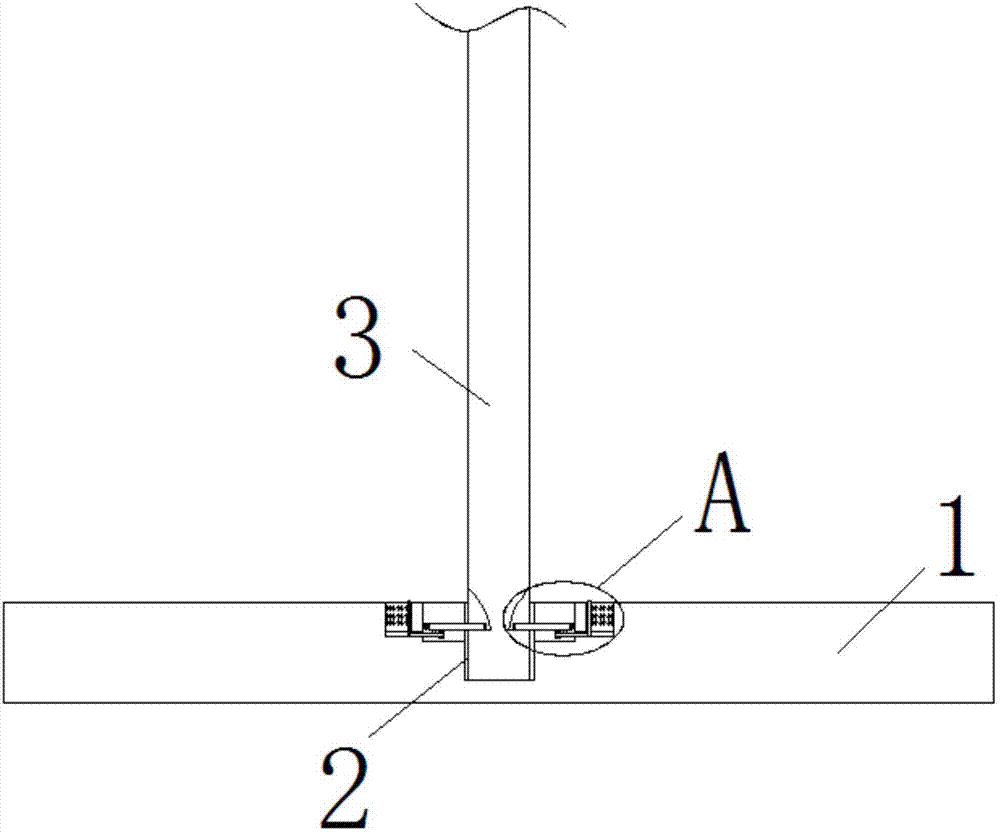

图1为本实用新型提出的一种便于拆装的影视拍摄用背景架的结构示意图；
图2为本实用新型提出的一种便于拆装的影视拍摄用背景架的A部分的剖视结构示意图。
图中：1底座、2安装槽、3支撑杆、4转动槽、5卡杆、6弧形槽、7卡柱槽、8卡柱、9卡环、10通孔、11拉杆、12弹簧、13矩形孔、14限位板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，一种便于拆装的影视拍摄用背景架，包括底座1，底座1的顶部开设有安装槽2，安装槽2内活动安装有支撑杆3，安装槽2的两侧内壁上均开设有顶部设置开口的转动槽4，两个转动槽4相互远离的一侧内壁上均铰接有卡杆5，卡杆5水平设置，支撑杆3的两侧均开设有弧形槽6，两个卡杆5相互靠近的一侧分别延伸至对应的弧形槽6内，卡杆5的底部与对应的弧形槽6的底部内壁相接触，两个转动槽4相互远离的一侧内壁上均开设有卡柱槽7，卡柱槽7位于卡杆5的下方，卡柱槽7内滑动安装有卡柱8；两个卡柱8相互靠近的一侧分别延伸至对应的转动槽4内，卡柱8的外侧活动套设有卡环9，卡环9位于对应的转动槽4内，卡环9的外侧与对应的卡杆5的底部相焊接，卡柱槽7的顶部内壁上开设有通孔10，两个卡柱8相互远离的一侧均焊接有拉杆11，拉杆11滑动安装在对应的通孔10内，两个通孔10相互远离的一侧内壁上均焊接有多个弹簧12，弹簧12靠近安装槽2的一端与对应的拉杆11远离安装槽2的一侧相焊接，通过底座1、安装槽2、支撑杆3、转动槽4、卡杆5、弧形槽6、卡柱槽7、卡柱8、卡环9、通孔10、拉杆11、弹簧12、矩形孔13和限位板14相配合，当需要对支撑杆4进行拆卸时，拉动卡杆11，使拉杆11对弹簧12进行挤压，拉杆11带动卡柱8进行移动，使两个卡柱8向相互远离的方向进行移动，卡柱8在卡柱槽7和矩形孔13内进行滑动，直至卡柱8与矩形孔13分离，解除了对卡杆5的固定，转动卡杆5，使卡杆5与对应的弧形槽6分离，解除了对支撑杆3的固定，将支撑杆3从安装槽2内取出，实现了对支撑杆3的快速拆卸，减小了背景架的占用空间，便于对背景架进行存放和运输，且能够将支撑杆3快速的组装在底座1上，方便了人们的使用，本实用新型结构简单，操作方便，能够将支撑杆3快速的从底座1上拆卸下来，实现了对背景架的快速拆分，便于对背景架进行存放和运输，方便了人们的使用。
本实用新型中，卡杆5的下方设有限位板14，限位板14固定安装在对应的转动槽4的侧壁上，限位板14的底部与对应的卡柱8的顶部滑动连接，拉杆11的顶部延伸至底座1的上方，位于同一个通孔10内的弹簧12的数量为三到六个，且位于同一个通孔10内的三到六个弹簧12等间距间隔设置，卡柱8的竖截面和卡柱槽7的竖截面均为矩形结构，卡环9上设有矩形孔13，卡柱8与对应的矩形孔13滑动连接，两个卡杆5相互靠近的一侧均设置为弧形结构，通过底座1、安装槽2、支撑杆3、转动槽4、卡杆5、弧形槽6、卡柱槽7、卡柱8、卡环9、通孔10、拉杆11、弹簧12、矩形孔13和限位板14相配合，当需要对支撑杆4进行拆卸时，拉动卡杆11，使拉杆11对弹簧12进行挤压，拉杆11带动卡柱8进行移动，使两个卡柱8向相互远离的方向进行移动，卡柱8在卡柱槽7和矩形孔13内进行滑动，直至卡柱8与矩形孔13分离，解除了对卡杆5的固定，转动卡杆5，使卡杆5与对应的弧形槽6分离，解除了对支撑杆3的固定，将支撑杆3从安装槽2内取出，实现了对支撑杆3的快速拆卸，减小了背景架的占用空间，便于对背景架进行存放和运输，且能够将支撑杆3快速的组装在底座1上，方便了人们的使用，本实用新型结构简单，操作方便，能够将支撑杆3快速的从底座1上拆卸下来，实现了对背景架的快速拆分，便于对背景架进行存放和运输，方便了人们的使用。
工作原理：使用中，当需要对支撑杆4进行拆卸时，拉动卡杆11，使得拉杆11对弹簧12进行挤压，拉杆11带动卡柱8进行移动，使得两个卡柱8向相互远离的方向进行移动，卡柱8在卡柱槽7和矩形孔13内进行滑动，直至卡柱8与矩形孔13分离，解除了对卡杆5的固定，此时转动卡杆5，使得卡杆5与对应的弧形槽6分离，解除了对支撑杆3的固定，此时可将支撑杆3从安装槽2内取出，实现了对支撑杆3的快速拆卸，减小了背景架的占用空间，便于对背景架进行存放和运输，且能够将支撑杆3快速的组装在底座1上，方便了人们的使用。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
