技术领域
本实用新型涉及办公组合装置技术领域，具体为集成有订书器的办公设备组合装置。
背景技术
工作中，很多时候需要打印、复印文件并同时使用订书器整理这些文件。但经常我们会发现订书机不在手边，花时间寻找订书器带来了很多不便，并浪费时间、影响工作效率。即，现有的诸如打印机、复印机、传真机等办公设备均尽是单一地实现各自的打印、复印、传真等功能，对于文件装订并没有设置专门的构件。中国专利(公告号：CN202649672U)公开了一种集成有可拆卸订书器的办公设备组合装置，包括：办公设备和订书器，所述订书器可拆卸地活动安装在办公设备上。所述办公设备和订书器能够合理地组合在一起，并可根据需要随时拆卸使用。进而，订书器放置在容纳槽中，只有在需要的时候方才取出使用，使用方便，从而实现了办公设备集成，节省了办公时间，提高了办公效率。但是该实用新型的订书器设置在打印机的外侧，订书器的表面容易积聚灰尘，而且订书器的表面作为打印机框架的一部分，容易受到碰撞，需要对其进行改进。
实用新型内容
本实用新型的目的在于提供集成有订书器的办公设备组合装置，具备了订书器设置在凹槽中，由活页门来阻挡外部的灰尘，同时放置外部碰撞对订书器的损坏，取出订书器的过程更加方便，使用效果更好的优点，解决了订书器设置在打印机的外侧，订书器的表面容易积聚灰尘，而且订书器的表面作为打印机框架的一部分，容易受到碰撞的问题。
为实现上述目的，本实用新型提供如下技术方案：集成有订书器的办公设备组合装置，包括打印机和订书器，所述打印机的侧面活动连接有活页门，所述打印机的侧面还活动连接有旋钮，所述打印机的侧面开设有凹槽，所述凹槽的内壁活动连接有滑板，所述滑板的顶部开设有滑槽，所述滑槽的内壁与订书器的底部活动连接。
所述打印机的侧面开设有通孔，所述通孔的内壁活动连接有输出轴，所述输出轴的一端通过打印机的通孔与旋钮固定连接，所述输出轴的另一端固定连接有锥轮一，所述锥轮一的正面啮合有锥轮二，所述锥轮二的正面固定连接有转轴，所述转轴上靠近其中部的表面转动连接有框架，所述框架的侧面与打印机的内壁固定连接，所述框架的背面开设有通孔，所述转轴的一端通过框架的通孔固定连接有凸轮，所述凸轮的外壁活动连接有活动框，所述活动框的一侧固定连接有活动杆，所述活动杆的表面套接有套筒，所述套筒的侧面与框架的内壁固定连接，所述活动框另一侧固定连接有连接杆，所述框架的内壁固定连接有隔板，所述隔板的侧面开设有通孔，所述连接杆通过隔板的通孔与隔板活动连接，所述连接杆的一端通过隔板的通孔与滑板的侧面固定连接。
优选的，所述活页门的侧面固定连接有拉框，且拉框的内壁设置有防滑橡胶套。
优选的，所述框架背面通孔的内壁固定连接有轴承套，且轴承套的内壁与转轴的表面固定连接。
优选的，所述输出轴上靠近其一端的表面转动连接有轴承座，且轴承座的侧面与打印机的内壁固定连接。
优选的，所述旋钮的表面设置有小凹槽，且小凹槽的内壁设置有防滑纹。
优选的，所述连接杆的大小与隔板侧面的通孔相适配，且通孔的内壁固定连接有防摩擦垫片。
与现有技术相比，本实用新型的有益效果如下：
本实用新型通过设置活页门、旋钮、滑板、输出轴、锥轮一、锥轮二、转轴、框架、凸轮、活动框、活动杆、套筒、连接杆、隔板、轴承套、轴承座和拉框，使用订书器时，拉动拉框，使得活页门被拉开，活页门被打开的同时，订书器和滑板暴露在打印机凹槽中，此时旋动旋钮，旋钮的运动带动了输出轴的运动，输出轴的一端与锥轮一固定连接，锥轮一被带动发生运动，同时锥轮一啮合锥轮二使得锥轮二发生运动，锥轮二的转动带动了转轴的转动，转轴的一端与凸轮固定连接，从而使得凸轮发生自转，凸轮自转的过程中，会使得活动框左右移动，从而使得滑板可以进入或者从打印机的凹槽中滑出，同时订书器也被带动滑出，活动杆与套筒的配合使用，实现了对活动框的限位作用，使其能够稳定活动框的运动轨迹，带动连接杆的运动效果更好，当滑板带动订书器从打印机凹槽滑出时，订书器可轻松取出，当订书器不使用时，放回滑板，继续转动旋钮，如上述运动，滑板重新回到打印机的凹槽中。
综上所述，通过上述等结构之间的配合使用，解决了订书器设置在打印机的外侧，订书器的表面容易积聚灰尘，而且订书器的表面作为打印机框架的一部分，容易受到碰撞的问题，实现了订书器设置在凹槽中，由活页门来阻挡外部的灰尘，同时放置外部碰撞对订书器的损坏，取出订书器的过程更加方便，使用效果更好。
附图说明

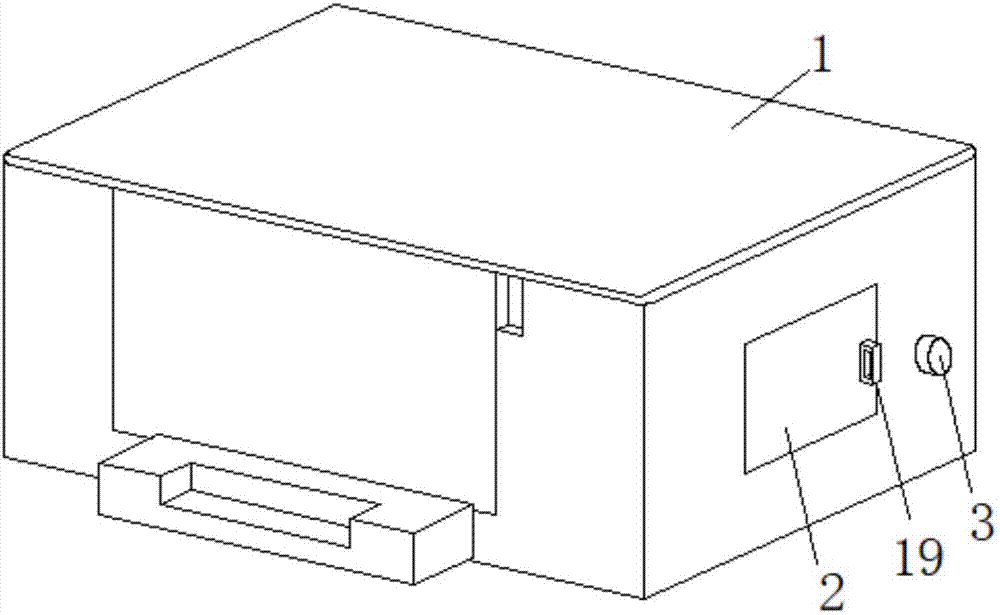

图1为本实用新型结构示意图；
图2为本实用新型打印机侧面凹槽结构示意图；
图3为本实用新型旋钮表面结构示意图；
图4为本实用新型滑板顶部滑槽结构示意图；
图5为本实用新型打印机内部局部结构俯视图；
图6为本实用新型凸轮与活动框位置结构示意图。
图中：1-打印机、2-活页门、3-旋钮、4-滑板、5-订书器、6-输出轴、7-锥轮一、8-锥轮二、9-转轴、10-框架、11-凸轮、12-活动框、13-活动杆、14-套筒、15-连接杆、16-隔板、17-轴承套、18-轴承座、19-拉框。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至6，本实用新型提供技术方案：集成有订书器的办公设备组合装置，包括打印机1和订书器5，打印机1用于打印文件，且打印机1侧面的凹槽用于存放订书器5，打印机1的侧面活动连接有活页门2，活页门2可以随意的打开或关闭，用于阻挡外部灰尘进入凹槽中，同时保护订书器5不受破坏，活页门2的侧面固定连接有拉框19，且拉框19的内壁设置有防滑橡胶套，拉动拉框19，使得活页门2被拉开，活页门2被打开的同时，订书器5和滑板4暴露在打印机1凹槽中，打印机1的侧面还活动连接有旋钮3，旋动旋钮3，旋钮3的运动带动了输出轴6的运动，旋钮3的表面设置有小凹槽，且小凹槽的内壁设置有防滑纹，小凹槽的设置使得手指能够方便拿捏旋钮3，防滑纹的设置使得旋转旋钮3的过程中，不至于出现打滑的现象，打印机1的侧面开设有凹槽，凹槽的内壁活动连接有滑板4，滑板4带动订书器5左右移动，同时滑板4具有稳定订书器5的功能，滑板4的顶部开设有滑槽，滑槽的内壁与订书器5的底部活动连，订书器5用于装订打印文件，方便对文件进行整理归类。
打印机1的侧面开设有通孔，通孔的内壁活动连接有输出轴6，输出轴6将旋钮3的运动传递给锥轮一7，输出轴6上靠近其一端的表面转动连接有轴承座18，且轴承座18的侧面与打印机1的内壁固定连接，轴承座18的设置使得输出轴6的转动更稳定，转动效果更好，输出轴6的一端通过打印机1的通孔与旋钮3固定连接，输出轴6的另一端固定连接有锥轮一7，锥轮一7将输出轴6的转动传递给锥轮二8，锥轮一7的正面啮合有锥轮二8，锥轮二8将锥轮一7的转动传递给转轴9，锥轮二8的正面固定连接有转轴9，转轴9将锥轮二8的转动传递给凸轮11，转轴9上靠近其中部的表面转动连接有框架10，框架10具有支撑内部结构的作用，框架10的侧面与打印机1的内壁固定连接，框架10背面通孔的内壁固定连接有轴承套17，且轴承套17的内壁与转轴9的表面固定连接，轴承套17的设置使得转轴9的转动更稳定，转动效果更好，框架10的背面开设有通孔，转轴9的一端通过框架10的通孔固定连接有凸轮11，凸轮11的转动使得活动框12左右移动，凸轮11的外壁活动连接有活动框12，活动框12的运动带动了连接杆15的运动，从而推动了滑板4的运动，活动框12的一侧固定连接有活动杆13，活动杆13的表面套接有套筒14，活动杆13与套筒14的配合使用，实现了对活动框12的限位作用，使其能够稳定活动框12的运动轨迹，套筒14的侧面与框架10的内壁固定连接，活动框12另一侧固定连接有连接杆15，连接杆15跟随活动框12的运动而运动，同时带动了滑板4的运动，连接杆15的大小与隔板16侧面的通孔相适配，且通孔的内壁固定连接有防摩擦垫片，防摩擦垫片的设置降低了连接杆15和隔板16的磨损程度，框架10的内壁固定连接有隔板16，隔板16将凹槽与背面的传动结构隔开，方便订书器5的放置，隔板16的侧面开设有通孔，连接杆15通过隔板16的通孔与隔板16活动连接，连接杆15的一端通过隔板16的通孔与滑板4的侧面固定连接。
工作原理：该集成有订书器的办公设备组合装置使用时，使用订书器5时，拉动拉框19，使得活页门2被拉开，活页门2被打开的同时，订书器5和滑板4暴露在打印机1凹槽中，此时旋动旋钮3，旋钮3的运动带动了输出轴6的运动，输出轴6的一端与锥轮一7固定连接，锥轮一7被带动发生运动，同时锥轮一7啮合锥轮二8使得锥轮二8发生运动，锥轮二8的转动带动了转轴9的转动，转轴9的一端与凸轮11固定连接，从而使得凸轮11发生自转，凸轮11自转的过程中，会使得活动框12左右移动，从而使得滑板4可以进入或者从打印机1的凹槽中滑出，同时订书器5也被带动滑出，活动杆13与套筒14的配合使用，实现了对活动框12的限位作用，使其能够稳定活动框12的运动轨迹，带动连接杆15的运动效果更好，当滑板4带动订书器5从打印机1凹槽滑出时，订书器5可轻松取出，当订书器5不使用时，放回滑板4，继续转动旋钮3，如上述运动，滑板4重新回到打印机1的凹槽中。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
