技术领域
本实用新型涉及喷水设备技术领域，尤其涉及一种影视拍摄用的喷水装置。
背景技术
由于影视剧中对喷水效果的需要，影视剧的拍摄过程中经常会使用到喷水设备，其中，为了影视剧的拍摄效果，有时需要对喷水设备的喷洒角度进行调节，而现有的喷水设备大都不便于对水流的喷洒角度进行调节，这将影响人们的使用，因此我们提出了一种影视拍摄用的喷水装置用于解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种影视拍摄用的喷水装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种影视拍摄用的喷水装置，包括底座，所述底座的底部开设有转动槽，转动槽内转动安装有转盘，转盘的底部延伸至底座的下方并焊接有转动杆，转动杆的底端焊接有转轴，转轴的外侧转动安装有安装板，安装板的底部安装有喷头，安装板的顶部固定安装有连接杆，转动杆的一侧设有固定安装在转盘底部的竖板；
所述竖板的一侧固定安装有第一步进电机，第一步进电机的输出轴上固定套设有凸轮，凸轮远离第一步进电机的一侧转动安装有连接轴，连接轴上固定连接有牵引绳，牵引绳远离连接轴的一端与连接杆的一侧固定连接，转动杆的另一侧设有焊接在转盘底部的弹簧板，弹簧板靠近竖板的一侧焊接有多个弹簧，弹簧靠近竖板的一端与转动杆的另一侧相焊接。
优选的，所述安装板的一侧开设有与转轴相适配的转轴孔，转轴转动安装在转轴孔内。
优选的，所述转动槽的一侧内壁上开设有安装槽，安装槽的底部内壁上固定安装有第二步进电机，第二步进电机的输出轴上固定安装有齿轮，转盘的外侧设有齿条，齿轮与齿条相啮合。
优选的，所述转动槽的顶部内壁上转动安装有定位轴，定位轴的底端与转盘的顶部相焊接。
优选的，所述弹簧的数量为三到六个，且三到六个弹簧等间距间隔设置。
优选的，所述连接杆的顶部与转盘的底部不接触，且连接杆的顶部设置为弧形结构。
与现有技术相比，本实用新型的有益效果是：通过底座、转动槽、转盘、转动杆、转轴、安装板、喷头、连接杆、弹簧、弹簧板、竖板、第一步进电机、凸轮、连接轴、牵引绳、安装槽、第二步进电机、齿轮和齿条相配合，将喷头内通入清水，清水从喷头上喷洒出来，当需要对水流的喷洒角度进行调节时，启动第一步进电机，第一步进电机的输出轴带动凸轮进行转动，凸轮带动连接轴进行转动，连接轴通过牵引绳带动连接杆进行转动，连接杆带动安装板在转轴上进行转动，连接杆对弹簧进行拉动，使弹簧处于拉伸状态，安装板带动喷头进行转动，能够对喷头的角度进行调节，且当关闭第一步进电机、启动第二步进电机时，第二步进电机带动齿轮进行转动，齿轮通过齿条带动转盘进行转动，转盘通过转动杆和安装板带动喷头进行转动，能够对喷头进行旋转，从而能够对水流的喷洒角度进行调节，有利于人们的使用。
本实用新型结构简单，操作方便，便于对喷头的角度进行调节，从而能够对水流的喷洒角度进行调节，有利于人们的使用。
附图说明

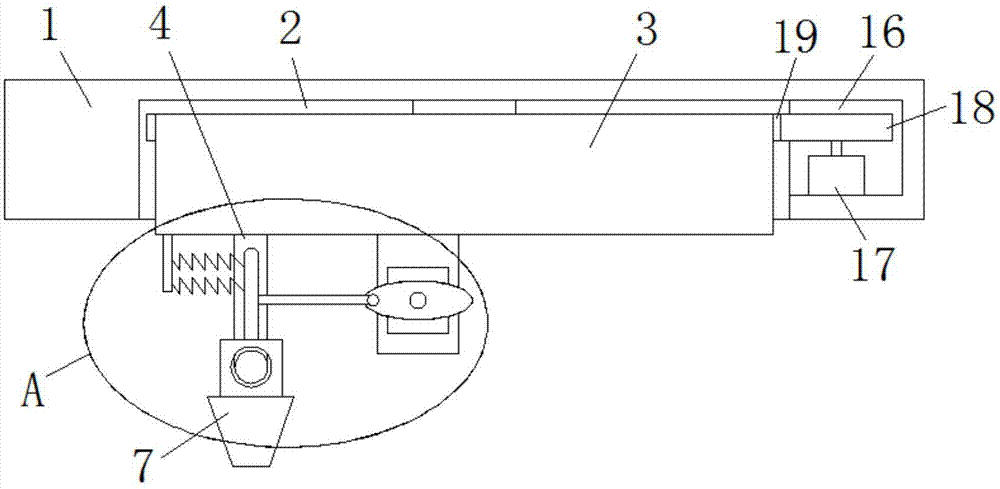

图1为本实用新型提出的一种影视拍摄用的喷水装置的结构示意图；
图2为本实用新型提出的一种影视拍摄用的喷水装置的A部分的剖视结构示意图。
图中：1底座、2转动槽、3转盘、4转动杆、5转轴、6安装板、7喷头、8连接杆、9弹簧、10弹簧板、11竖板、12第一步进电机、13凸轮、14连接轴、15牵引绳、16安装槽、17第二步进电机、18齿轮、19齿条。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，一种影视拍摄用的喷水装置，包括底座1，底座1的底部开设有转动槽2，转动槽2内转动安装有转盘3，转盘3的底部延伸至底座1的下方并焊接有转动杆4，转动杆4的底端焊接有转轴5，转轴5的外侧转动安装有安装板6，安装板6的底部安装有喷头7，安装板6的顶部固定安装有连接杆8，转动杆4的一侧设有固定安装在转盘3底部的竖板11；竖板11的一侧固定安装有第一步进电机12，第一步进电机12的输出轴上固定套设有凸轮13，凸轮13远离第一步进电机12的一侧转动安装有连接轴14，连接轴14上固定连接有牵引绳15，牵引绳15远离连接轴14的一端与连接杆8的一侧固定连接，转动杆4的另一侧设有焊接在转盘3底部的弹簧板10，弹簧板10靠近竖板11的一侧焊接有多个弹簧9，弹簧9靠近竖板11的一端与转动杆4的另一侧相焊接，通过底座1、转动槽2、转盘3、转动杆4、转轴5、安装板6、喷头7、连接杆8、弹簧9、弹簧板10、竖板11、第一步进电机12、凸轮13、连接轴14、牵引绳15、安装槽16、第二步进电机17、齿轮18和齿条19相配合，将喷头7内通入清水，清水从喷头7上喷洒出来，当需要对水流的喷洒角度进行调节时，启动第一步进电机12，第一步进电机12的输出轴带动凸轮13进行转动，凸轮13带动连接轴14进行转动，连接轴14通过牵引绳15带动连接杆8进行转动，连接杆8带动安装板6在转轴5上进行转动，连接杆8对弹簧9进行拉动，使弹簧9处于拉伸状态，安装板6带动喷头7进行转动，能够对喷头7的角度进行调节，且当关闭第一步进电机12、启动第二步进电机17时，第二步进电机17带动齿轮18进行转动，齿轮18通过齿条19带动转盘3进行转动，转盘3通过转动杆4和安装板6带动喷头7进行转动，能够对喷头7进行旋转，从而能够对水流的喷洒角度进行调节，有利于人们的使用，本实用新型结构简单，操作方便，便于对喷头7的角度进行调节，从而能够对水流的喷洒角度进行调节，有利于人们的使用。
本实用新型中，安装板6的一侧开设有与转轴5相适配的转轴孔，转轴5转动安装在转轴孔内，转动槽2的一侧内壁上开设有安装槽16，安装槽16的底部内壁上固定安装有第二步进电机17，第二步进电机17的输出轴上固定安装有齿轮18，转盘3的外侧设有齿条19，齿轮18与齿条19相啮合，转动槽2的顶部内壁上转动安装有定位轴，定位轴的底端与转盘3的顶部相焊接，弹簧9的数量为三到六个，且三到六个弹簧9等间距间隔设置，连接杆8的顶部与转盘3的底部不接触，且连接杆8的顶部设置为弧形结构，通过底座1、转动槽2、转盘3、转动杆4、转轴5、安装板6、喷头7、连接杆8、弹簧9、弹簧板10、竖板11、第一步进电机12、凸轮13、连接轴14、牵引绳15、安装槽16、第二步进电机17、齿轮18和齿条19相配合，将喷头7内通入清水，清水从喷头7上喷洒出来，当需要对水流的喷洒角度进行调节时，启动第一步进电机12，第一步进电机12的输出轴带动凸轮13进行转动，凸轮13带动连接轴14进行转动，连接轴14通过牵引绳15带动连接杆8进行转动，连接杆8带动安装板6在转轴5上进行转动，连接杆8对弹簧9进行拉动，使弹簧9处于拉伸状态，安装板6带动喷头7进行转动，能够对喷头7的角度进行调节，且当关闭第一步进电机12、启动第二步进电机17时，第二步进电机17带动齿轮18进行转动，齿轮18通过齿条19带动转盘3进行转动，转盘3通过转动杆4和安装板6带动喷头7进行转动，能够对喷头7进行旋转，从而能够对水流的喷洒角度进行调节，有利于人们的使用，本实用新型结构简单，操作方便，便于对喷头7的角度进行调节，从而能够对水流的喷洒角度进行调节，有利于人们的使用。
工作原理：使用时，将喷头7内通入清水，清水从喷头7上喷洒出来，当需要对水流的喷洒角度进行调节时，启动第一步进电机12，第一步进电机12的输出轴带动凸轮13进行转动，凸轮13带动连接轴14进行转动，连接轴14通过牵引绳15带动连接杆8进行转动，此时连接杆8带动安装板6在转轴5上进行转动，连接杆8对弹簧9进行拉动，使得弹簧9处于拉伸状态，安装板6带动喷头7进行转动，能够对喷头7的角度进行调节，且当关闭第一步进电机12、启动第二步进电机17时，第二步进电机17带动齿轮18进行转动，齿轮18通过齿条19带动转盘3进行转动，转盘3通过转动杆4和安装板6带动喷头7进行转动，能够对喷头7进行旋转，从而能够对水流的喷洒角度进行调节，有利于人们的使用。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
