技术领域
本实用新型涉及泌尿科检测设备技术领域，具体为一种便于消毒的泌尿科检测用取样器。
背景技术
传统采集25小时尿液标本的采集容器多为容量5000ml的玻璃广口瓶，此容器存在易碎，搬运困难，私密性差，密闭性差容易产生异味，消毒措施不易实施，操作步骤繁杂。同时，取样标本是依靠人工木棒搅拌或反复摇晃玻璃瓶混匀尿液，误差偏大，而且此做法容易使尿液飞溅，污染环境和工作人员。另外，广口玻璃瓶外形不规则，非常不易存放，在门诊难以实施此项化验检查，给临床工作带来诸多不便，为此就出现了泌尿科检测用取样器，例如中国专利CN2075353510U公开了一种医用尿液存储装置，所述瓶体为无底的广口瓶，在所述瓶体瓶身底部外圆周设有螺纹；所述瓶体的瓶壁上设有注液口；所述底座上部为圆柱形凹槽结构，凹槽的内表面设有与瓶身底部外圆周相配的螺纹，在凹槽底部设有搅拌涡轮；在凹槽底部设有排液孔，所述排液孔连通排液口。但是由于瓶体不能很好的进行清洗消毒处理，每次瓶体使用之后手动冲刷不仅耗时，还导致瓶体内壁的液垢清洗不彻底，使用的效果不好。
实用新型内容
本实用新型的目的在于提供一种便于消毒的泌尿科检测用取样器，具备清洗方便的优点，解决了传统产品清洗耗时且清洗不彻底的问题。
为实现上述目的，本实用新型提供如下技术方案：一种便于消毒的泌尿科检测用取样器，包括瓶体，所述瓶体上靠近其顶部的一侧活动连接有瓶盖，所述瓶体上靠近其顶部的另一侧固定连接有卡扣，瓶体通过卡扣与瓶盖上靠近其顶部的侧面卡接，所述瓶体上靠近其底部的外壁卡接有底座，所述瓶体的底部固定安装有清洗装置。
所述清洗装置包括微型电机与刷毛筒，所述微型电机固定安装在瓶体的底部，所述微型电机输出轴的一端贯穿瓶体的下表面延伸至瓶体腔内的底部，所述微型电机输出轴上靠近其顶部的侧面固定连接有连接杆，所述连接杆的一端固定连接有固定套，所述固定套的内壁固定连接有轴承，所述轴承的轴心处固定连接有转轴，所述转轴的顶部通过固定套的内表面延伸至瓶体腔内的顶部，所述刷毛筒的内壁固定连接有卡块，所述转轴的外壁开设有卡槽，转轴通过卡槽与卡块的外壁卡接，所述转轴的顶部固定连接有螺柱，所述螺柱的外壁螺纹连接有螺盖，所述刷毛筒的外壁固定连接有刷毛，所述瓶盖的底部开设有安装槽，瓶盖通过安装槽固定安装有紫外线灯管，所述安装槽的内壁转动连接有密封板。
优选的，所述卡块的数量为三个，三个卡块以转轴顶面圆的圆心为中心环形阵列。
优选的，所述刷毛的数量不少于二十个，各个刷毛以转轴顶面圆的圆心为中心环形阵列。
优选的，所述紫外线灯管的数量不少于两个，各个紫外线灯管依次间隔排列在安装槽的内侧。
优选的，所述密封板为透明状，且密封板的大小与安装槽相适配。
优选的，所述瓶体上靠近其中部的外壁固定安装有控制面板，所述控制面板分别与微型电机和紫外线灯管电连接。
与现有技术相比，本实用新型的有益效果如下：
一、本实用新型通过设置微型电机、刷毛筒、连接杆、固定套、轴承、转轴、卡块、螺柱、螺盖与刷毛，对瓶体进行清洗的时候，首先向瓶体中注入消毒液，然后由控制面板处启动微型电机，同时固定套带动转轴转动，刷毛不断地对瓶体内壁进行冲刷，达到清洗的目的，刷毛长时间使用过后其端部易发生弯折的现象，通过卡块与卡槽的配合，为往后更换刷毛筒的时候提供了便利，通过螺柱与螺盖的配合，向下抵住刷毛筒，防止转轴转动过程中，刷毛筒沿转轴的外表面纵向滑脱。
二、本实用新型通过设置紫外线灯管与密封板，对瓶体进行消毒的时候，首先将瓶体中废液倾倒出，然后由控制面板处启动紫外线灯管，对瓶体的内壁进行消毒处理，通过上述结构的配合，一方面达到快速清洗瓶体的目的，另一方面通过紫外线灯管的照射作用，起到消毒的作用，使用的效果较好。
附图说明

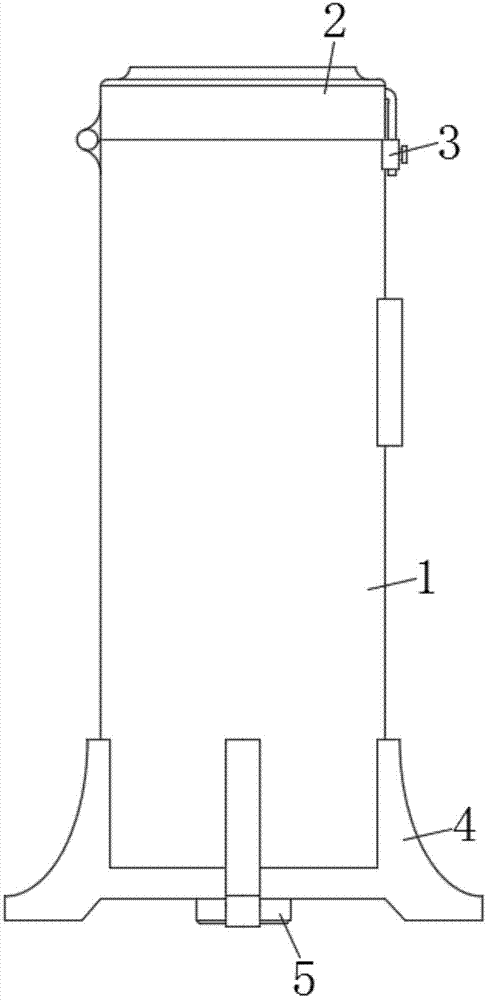

图1为本实用新型瓶体正视图的结构示意图；
图2为本实用新型瓶体正视图的局部剖视图的结构示意图；
图3为本实用新型固定套正视图的结构示意图；
图4为本实用新型图3中a处正视图放大图的结构示意图；
图5为本实用新型转轴俯视图的结构示意图；
图6为本实用新型图3中b处正视图放大图的结构示意图；
图7为本实用新型图2中c处正视图放大图的结构示意图。
图中：1-瓶体、2-瓶盖、3-卡扣、4-底座、5-清洗装置、6-微型电机、7-刷毛筒、8-连接杆、9-固定套、10-轴承、11-转轴、12-卡块、13-螺柱、14-螺盖、15-刷毛、16-紫外线灯管、17-密封板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至图7，本实用新型提供一种技术方案：一种便于消毒的泌尿科检测用取样器，包括瓶体1，瓶体1上靠近其顶部的一侧活动连接有瓶盖2，瓶体1上靠近其顶部的另一侧固定连接有卡扣3，瓶体1通过卡扣3与瓶盖2上靠近其顶部的侧面卡接，瓶体1上靠近其底部的外壁卡接有底座4，瓶体1的底部固定安装有清洗装置5。
清洗装置5包括微型电机6与刷毛筒7，微型电机6固定安装在瓶体1的底部，微型电机6的设备型号为5IK26GN-A，通过控制面板与外部电源电连接，微型电机6输出轴的一端贯穿瓶体1的下表面延伸至瓶体1腔内的底部，微型电机6输出轴上靠近其顶部的侧面固定连接有连接杆8，连接杆8的一端固定连接有固定套9，固定套9的内壁固定连接有轴承10，轴承10的轴心处固定连接有转轴11，转轴11的顶部通过固定套9的内表面延伸至瓶体1腔内的顶部，刷毛筒7的内壁固定连接有卡块12，转轴11的外壁开设有卡槽，转轴11通过卡槽与卡块12的外壁卡接，卡块12的数量为三个，三个卡块12以转轴11顶面圆的圆心为中心环形阵列，刷毛15长时间使用过后其端部易发生弯折的现象，通过卡块12与卡槽的配合，为往后更换刷毛筒7的时候提供了便利，转轴11的顶部固定连接有螺柱13，螺柱13的外壁螺纹连接有螺盖14，通过螺柱13与螺盖14的配合，向下抵住刷毛筒7，防止转轴11转动过程中，刷毛筒7沿转轴11的外表面纵向滑脱，刷毛筒7的外壁固定连接有刷毛15，刷毛15的数量不少于二十个，各个刷毛15以转轴11顶面圆的圆心为中心环形阵列，微型电机6启动后，固定套9会带动转轴11转动，刷毛15不断地对瓶体1内壁进行冲刷，达到清洗的目的，瓶盖2的底部开设有安装槽，瓶盖2通过安装槽固定安装有紫外线灯管16，紫外线灯管16通过控制面板与外部电源电连接，紫外线灯管16的数量不少于两个，各个紫外线灯管16依次间隔排列在安装槽的内侧，通过紫外线灯管16的照射作用，对瓶体1内壁进行消毒处理，安装槽的内壁转动连接有密封板17，密封板17为透明状，且密封板17的大小与安装槽相适配，使紫外线灯管16的光照透过密封板17照射在瓶体1的内壁，瓶体1上靠近其中部的外壁固定安装有控制面板，控制面板分别与微型电机6和紫外线灯管16电连接，达到控制微型电机6与紫外线灯管16通断的目的。
工作原理：该便于消毒的泌尿科检测用取样器使用时，首先向瓶体1中注入消毒液，然后由控制面板处启动微型电机6，同时固定套9带动转轴11转动，刷毛15不断地对瓶体1内壁进行冲刷，达到清洗的目的，对瓶体1进行消毒的时候，首先将瓶体1中废液倾倒出，然后由控制面板处启动紫外线灯管16，对瓶体1的内壁进行消毒处理，通过上述结构的配合，一方面达到快速清洗瓶体1的目的，另一方面通过紫外线灯管16的照射作用，起到消毒的作用，使用的效果较好。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
