技术领域
本实用新型涉及净水器技术领域，具体为一种户外简易型净水器。
背景技术
水是人体的重要组成部分，人体内的水约占一个成年人体重的50％，正常人每天平均耗水量为2000到2500毫升，体内物质氧质化可生水300毫升，故每天应该补充水分大约2000毫升，其中大部分通过饮水获得。由于现有的自来水中含氯、漂白粉、细菌等不适合被人体纸巾饮用，瓶装矿泉水又价格高，不适合作为日常生活用水使用，所以一种安装简单、经济又环保的净水器成了改善人们日常生活水品质的重要设备，但是市场上现有的净水器又太贵，为此就出现了简易净水器，例如中国专利CN203916247U公开了一种简易净水器，包括净水器本体，所述的净水器本体为圆柱体，圆柱体上端设有一个进水管，所述的净水器圆周设有若干个出水细管，所述的净水器本体上设有多个细孔群，所述细孔群分布在圆柱体上，所述的净水器本体内设有吸收水中有害物质的过滤层，所述的过滤层吸收有害物质并通过水流从细孔群排出。但是由于净水器本体拆装起来不方便，使用时间过长需要更换净水器内部过滤组件很不方便，使用的效果不好。
实用新型内容
本实用新型的目的在于提供一种户外简易型净水器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种户外简易型净水器，包括净水筒，所述净水筒的顶部螺纹连接有顶盖，所述顶盖顶部的中部固定连接有进水嘴，所述净水筒的底部螺纹连接有底盖，所述底盖底部的中部固定连接有出水嘴，所述净水筒腔内的中部固定安装有净水芯。
所述净水芯包括上端盖与下端盖，所述上端盖上靠近其顶部的外表面卡接有固定圈，所述净水筒上靠近其顶部的内表面开设有固定圈固定槽，净水筒通过固定圈固定槽与固定圈的外表面卡接，所述下端盖上靠近其底部的外表面卡接有固定板，所述固定板固定连接在净水筒上靠近其底部的内表面，所述上端盖与下端盖上靠近其边缘的相对面均开设有阶梯槽，上端盖与下端盖均通过阶梯槽卡接有超滤膜安装板，所述超滤膜安装板的外表面固定连接超滤膜圈，所述上端盖与下端盖上靠近其中部的相对面也开设有阶梯槽，上端盖与下端盖均通过阶梯槽卡接有细滤网安装板，所述细滤网安装板的外表面固定连接有细滤网圈，所述上端盖与下端盖上靠近其中部的相对面也开设有阶梯槽，上端盖与下端盖均通过阶梯槽卡接有粗滤网安装板，所述粗滤网安装板的外表面固定连接有粗滤网圈，所述粗滤网圈的内表面固定连接有第一过滤层，所述细滤网圈与粗滤网圈的相对面固定连接有第二过滤层，所述超滤膜圈与细滤网圈的相对面固定连接有第三过滤层，所述上端盖上表面的中部开设有进水口，所述固定板上靠近其边缘的下表面开设有出水口。
优选的，所述固定圈的内表面固定连接有橡胶圈。
优选的，所述第一过滤层的腔内设置有活性炭颗粒。
优选的，所述第二过滤层的腔内设置有PP棉。
优选的，所述第三过滤层的腔内设置有碳纤维。
与现有技术相比，本实用新型具有的有益效果如下：
1、本实用新型通过上端盖、下端盖、固定圈、固定板、超滤膜安装板、超滤膜圈、细滤网安装板、细滤网、粗滤网安装板、粗滤网，使净水芯组装的时候，先对准阶梯槽固定安装上粗滤网安装板，然后将粗滤网圈固定安装在粗滤网安装板的外表面，再对准阶梯槽固定安装上细滤网安装板，然后将细滤网圈固定安装在粗细滤网安装板的外表面，最后对准阶梯槽固定安装上超滤膜安装板，然后将超滤膜圈固定安装在超滤膜安装板的外表面，即可完成组装。
2、本实用新型通过净水筒、顶盖、进水嘴、底盖、出水嘴、第一过滤层、第二过滤层与第三过滤层的配合，净水的时候，由进水嘴倒入后分别经过第一过滤层、粗滤网、第二过滤层、细滤网、第三过滤层和超滤膜圈的多层过滤作用，达到深层过滤的效果，最后由出水嘴排出即可，通过上述相关结构的配合，具有结构简单、拆装方便的效果，解决了背景技术中提出的问题，使用的效果更好。
附图说明

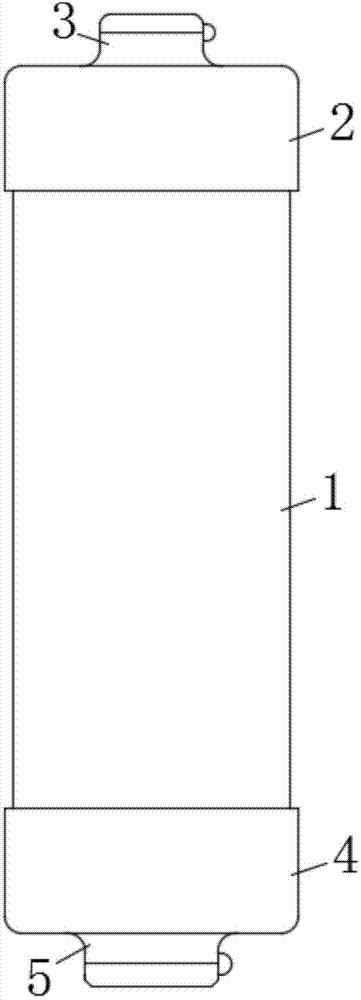

图1为本实用新型净水筒正视图的结构示意图；
图2为本实用新型净水筒正视图的局部剖视图的结构示意图；
图3为本实用新型净水芯正视图的局部剖视图的结构示意图；
图4为本实用新型第一过滤层、第二过滤层与第三过滤层正视图的局部剖视图的结构示意图；
图5为本实用新型下端盖俯视图的结构示意图。
图中：1-净水筒、2-顶盖、3-进水嘴、4-底盖、5-出水嘴、6-净水芯、7-上端盖、8-下端盖、9-固定圈、10-固定板、11-超滤膜安装板、12-超滤膜圈、13-细滤网安装板、14-细滤网圈、15-粗滤网安装板、16-粗滤网圈、17-第一过滤层、18-第二过滤层、19-第三过滤层、20-进水口、21-出水口。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1，本实用新型提供一种技术方案：一种户外简易型净水器，包括净水筒1，净水筒1的顶部螺纹连接有顶盖2，顶盖2顶部的中部固定连接有进水嘴3，净水筒1的底部螺纹连接有底盖4，底盖4底部的中部固定连接有出水嘴5，净水筒1腔内的中部固定安装有净水芯6。
请参阅图2至图5，净水芯6包括上端盖7与下端盖8，上端盖7上靠近其顶部的外表面卡接有固定圈9，固定圈9的内表面固定连接有橡胶圈，扶正上端盖7使进水口20与进水嘴3对准，净水筒1上靠近其顶部的内表面开设有固定圈固定槽，净水筒1通过固定圈固定槽与固定圈9的外表面卡接，下端盖8上靠近其底部的外表面卡接有固定板10，固定板10固定连接在净水筒1上靠近其底部的内表面，上端盖7与下端盖8上靠近其边缘的相对面均开设有阶梯槽，上端盖7与下端盖8均通过阶梯槽卡接有超滤膜安装板11，超滤膜安装板11的外表面固定连接超滤膜圈12，上端盖7与下端盖8上靠近其中部的相对面也开设有阶梯槽，上端盖7与下端盖8均通过阶梯槽卡接有细滤网安装板13，细滤网安装板13的外表面固定连接有细滤网圈14，上端盖7与下端盖8上靠近其中部的相对面也开设有阶梯槽，上端盖7与下端盖8均通过阶梯槽卡接有粗滤网安装板15，粗滤网安装板15的外表面固定连接有粗滤网圈16，净水芯6组装的时候，先对准阶梯槽固定安装上粗滤网安装板15，然后将粗滤网圈16固定安装在粗滤网安装板15的外表面，再对准阶梯槽固定安装上细滤网安装板13，然后将细滤网圈14固定安装在粗细滤网安装板13的外表面，最后对准阶梯槽固定安装上超滤膜安装板11，然后将超滤膜圈12固定安装在超滤膜安装板11的外表面即可，粗滤网圈16的内表面固定连接有第一过滤层17，第一过滤层17的腔内设置有活性炭颗粒，具有良好的吸附功能，祛除水体异味，细滤网圈14与粗滤网圈16的相对面固定连接有第二过滤层18，第二过滤层18的腔内设置有PP棉，过滤水体中胶体杂质、病菌、有机污染矿物等杂质，超滤膜圈12与细滤网圈14的相对面固定连接有第三过滤层19，第三过滤层19的腔内设置有碳纤维，具有良好的杀毒、灭菌功能，消灭水体中病菌，上端盖7上表面的中部开设有进水口20，固定板10上靠近其边缘的下表面开设有出水口21，过滤的时候由进水嘴3倒入后分别经过第一过滤层17、粗滤网圈16、第二过滤层18、细滤网圈14、第三过滤层19和超滤膜圈12的多层过滤作用，达到深层过滤的效果，最后由出水嘴5排出即可。
工作原理：该户外简易型净水器使用时，由进水嘴3倒入后分别经过第一过滤层17、粗滤网圈16、第二过滤层18、细滤网圈14、第三过滤层19和超滤膜圈12的多层过滤作用，达到深层过滤的效果，最后由出水嘴5排出即可，净水芯6组装的时候，先对准阶梯槽固定安装上粗滤网安装板15，然后将粗滤网圈16固定安装在粗滤网安装板15的外表面，再对准阶梯槽固定安装上细滤网安装板13，然后将细滤网圈14固定安装在粗细滤网安装板13的外表面，最后对准阶梯槽固定安装上超滤膜安装板11，然后将超滤膜圈12固定安装在超滤膜安装板11的外表面，即可完成组装。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
