技术领域
本实用新型涉及手机配件技术领域，具体为一种带有托架的手机充电装置。
背景技术
移动电源，也叫充电宝，是一种集供电和充电功能于一体的便携式充电器，可以给手机、平板电脑等数码设备随时随地充电，一般由锂电芯或者干电池，作为储电单元，使用方便快捷，移动电源通常设计的轻便，小巧，方便携带，以方便移动使用，充电器给移动电源充满电后，可为你的数码产品充四五次电，用合适的接头接上您的数码设备，移动电源经过自动检测或简单切换就开始给您的数码设备供电或充电，现有的移动电源仅能作为一种充电工具进行使用，只能提供电源输出和输出，无法与手机等设备进行更好的配合，为此人们提出一种带有托架的移动电源，如中国专利CN205160123U所公开的一种推拉手机支架的移动电源，通过移动电源主体和支架之间的配合使用，可支起倾斜手机、镜子等电子设备与日用品，在不影响移动电源外观完整度和移动电源性能的情况下方便了手机、镜子等电子产品和日用品的放置，增加了移动电源的功能性，但是在实际使用中，由于移动电源的支撑高度有限且高度固定，导致手机或镜子摆放的较为低矮，且调节的程度也有限，难以达到良好的观看和使用效果，给使用带来不便。
实用新型内容
本实用新型的目的在于提供一种带有托架的手机充电装置，对传统装置中的支架进行改进，解决了在实际使用中，由于移动电源的支撑高度有限且高度固定，导致手机或镜子摆放的较为低矮，且调节的程度也有限，难以达到良好的观看和使用效果，给使用带来不便的问题。
为实现上述目的，本实用新型提供如下技术方案：一种带有托架的手机充电装置，包括移动电源主体，所述移动电源主体的侧面开设有通孔，所述移动电源主体通过通孔活动连接有电源开关，所述移动电源主体上靠近电源开关的表面开设有USB接口，所述移动电源主体的侧面开设有电源接口，所述移动电源主体的正面开设有通槽，所述移动电源主体通过通槽活动连接有托架装置。
所述托架装置包括壳体，所述壳体的表面与移动电源主体上通槽的内壁活动连接，所述壳体的正面转动连接有支撑板，所述支撑板上靠近正面的上表面固定连接有卡块，所述壳体上靠近正面的内壁转动连接有螺杆，所述螺杆中部的表面固定连接有固定套，所述壳体上正对固定套的表面开设有转动通槽，所述支撑板的背面通过转动通槽与固定套的正面固定连接，所述螺杆上靠近壳体一端的表面螺纹连接有内螺纹套，所述内螺纹套的表面转动连接有杆一，所述杆一上远离内螺纹套的一端转动连接有杆二，所述杆二的两端均固定连接有滑块，所述壳体上正对滑块的内壁开设有限位滑槽，所述壳体通过限位滑槽与滑块的表面活动连接。
优选的，所述壳体上靠近螺杆的内壁上固定连接有限位块，所述限位块的背面与滑块的正面活动连接。
优选的，所述支撑板的数量为两个，且两个支撑板以壳体的竖直中心对称设置。
优选的，所述支撑板的数量为两个，且两个支撑板的相对面之间固定连接有连杆。
优选的，所述内螺纹套的数量为两个，且两个内螺纹套的内螺纹走向相反。
与现有技术相比，本实用新型的有益效果如下：
一、本实用新型通过托架装置的设置，首先使得装置整体的支撑高度得以调节，进而使得手机的摆放角度可以进行适应性调整以达到合适的观看效果。
二、本实用新型通过壳体使托架装置与移动电源主体建立连接，通过壳体、支撑板和卡块之间的配合使用，将壳体从移动电源主体中抽出，即可对支撑板和壳体之间的角度进行调整，调整结束后将手机放置在卡块与支撑板形成的框架中，即可正常使用。
三、本实用新型通过螺杆、固定套、转动通槽、内螺纹套、杆一、杆二、滑块和限位滑槽之间的配合使用，在壳体和支撑板之间的角度进行调整时，通过支撑板带动固定套使得螺杆在壳体的内壁中进行转动，在螺杆进行转动时，内螺纹套受螺杆的驱动，也具有转动的趋势，但是由于内螺纹套表面上连接有杆一，而杆一和杆二配合滑块只能后在限位滑槽的内壁中进行前后移动，使得内螺纹套的转动受到限制，在螺杆进行转动的同时，内螺纹套在螺杆的表面上左右移动，并通过内螺纹套与螺杆表面齿牙的啮合，使支撑板与壳体之间调整后的角度得以保持不变。
四、本实用新型通过上述结构之间的配合使用，解决了在实际使用中，由于移动电源的支撑高度有限且高度固定，导致手机或镜子摆放的较为低矮，且调节的程度也有限，难以达到良好的观看和使用效果，给使用带来不便的问题。
附图说明

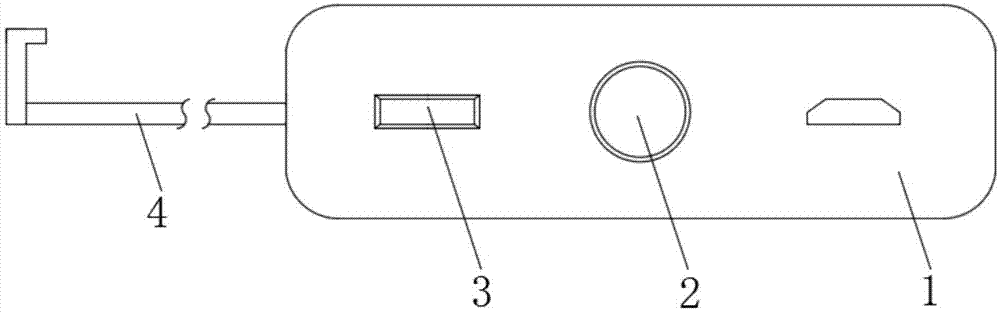

图1为本实用新型结构示意图；
图2为本实用新型壳体俯视图的剖视图；
图3为本实用新型限位滑槽的右视图
图4为本实用新型连杆的俯视图。
图中：1-移动电源主体、2-电源开关、3-USB接口、4-托架装置、5-壳体、6-支撑板、7-卡块、8-螺杆、9-固定套、10-转动通槽、11-内螺纹套、12-杆一、13-杆二、14-滑块、15-限位滑槽、16-限位块、17-连杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至图4，本实用新型提供一种技术方案：一种带有托架的手机充电装置，包括移动电源主体1，移动电源主体1内置锂电芯作为储电单元，可以进行多次的充放电，移动电源主体1的侧面开设有通孔，移动电源主体1通过通孔活动连接有电源开关2，电源开关2与锂电芯为电性连接，通过电源开关2调控移动电源主体1放电的开启和关闭，移动电源主体1上靠近电源开关2的表面开设有USB接口3，通过USB接口3实现对手机的充电，移动电源主体1的侧面开设有电源接口，通过电源接口对移动电源主体1内置的锂电芯进行充电，移动电源主体1的正面开设有通槽，移动电源主体1通过通槽活动连接有托架装置4，通过托架装置4的设置，首先使得装置整体的支撑高度得以调节，进而使得手机的摆放角度可以进行适应性调整以达到合适的观看效果。
托架装置4包括壳体5，通过壳体5使托架装置4与移动电源主体1建立连接，壳体5上靠近螺杆8的内壁上固定连接有限位块16，限位块16的背面与滑块14的正面活动连接，通过限位块16对滑块14的移动进行限制与定位，进而使螺杆8的转动得到限制与定位，最终使支撑板6向上转动被限制，在滑块14的正面与限位块16的背面接触时，支撑板6恰好可以顺畅的被推入移动电源主体1通槽，并且不会产生卡壳，壳体5的表面与移动电源主体1上通槽的内壁活动连接，壳体5的正面转动连接有支撑板6，支撑板6的数量为两个，且两个支撑板6以壳体5的竖直中心对称设置，通过两个支撑板6配合移动电源主体1形成三点与接触面进行接触，提高了装置使用时的稳定性，支撑板6的数量为两个，且两个支撑板6的相对面之间固定连接有连杆17，通过连杆17使两个支撑板6的运动更加同步，不用反复调节两个支撑板6，使用起来更加方便，支撑板6上靠近正面的上表面固定连接有卡块7，将壳体5从移动电源主体1中抽出，即可对支撑板6和壳体5之间的角度进行调整，调整结束后将手机放置在卡块7与支撑板6形成的框架中，即可正常使用，壳体5上靠近正面的内壁转动连接有螺杆8，螺杆8中部的表面固定连接有固定套9，壳体5上正对固定套9的表面开设有转动通槽10，支撑板6的背面通过转动通槽10与固定套9的正面固定连接，螺杆8上靠近壳体5一端的表面螺纹连接有内螺纹套11，内螺纹套11的数量为两个，且两个内螺纹套11的内螺纹走向相反，首先两个内螺纹套11对于两个杆一12，通过两个杆一12配合两个内螺纹套11使螺杆8的受力更加平衡，而两个内螺纹11的螺纹走向相反使两个内螺纹套11可以同时相向运动或者同时进行相互背离运动，使两个内螺纹套11在螺杆8上的位置时刻保持对称，进一步提高螺杆8受力平衡，方便螺杆8的转动，内螺纹套11的表面转动连接有杆一12，杆一12上远离内螺纹套11的一端转动连接有杆二13，杆二13的两端均固定连接有滑块14，壳体5上正对滑块14的内壁开设有限位滑槽15，壳体5和支撑板6之间的角度进行调整时，通过支撑板6带动固定套9使得螺杆8在壳体5的内壁中进行转动，在螺杆8进行转动时，内螺纹套11受螺杆8的驱动，也具有转动的趋势，但是由于内螺纹套11表面上连接有杆一12，而杆一12和杆二13配合滑块14只能在限位滑槽15的内壁中进行前后移动，使得内螺纹套11的转动受到限制，在螺杆8进行转动的同时，内螺纹套11在螺杆8的表面上左右移动，并通过内螺纹套11与螺杆8表面齿牙的啮合，使支撑板6与壳体5之间调整后的角度得以保持不变，壳体5通过限位滑槽15与滑块14的表面活动连接。
工作原理：该带有托架的手机充电装置在使用时，将壳体5从移动电源主体1中抽出，通过支撑板6带动固定套9使得螺杆8在壳体5的内壁中进行转动，在螺杆8进行转动时，内螺纹套11受螺杆8的驱动，也具有转动的趋势，但是由于内螺纹套11表面上连接有杆一12，而杆一12和杆二13配合滑块14只能后在限位滑槽15的内壁中进行前后移动，使得内螺纹套11的转动受到限制，在螺杆8进行转动的同时，内螺纹套11在螺杆8的表面上左右移动，并通过内螺纹套11与螺杆8表面齿牙的啮合，使支撑板6与壳体5之间调整后的角度得以保持不变，调整结束后将手机放置在卡块7与支撑板6形成的框架中，即可正常使用。
