技术领域
本实用新型涉及手机制造技术领域，具体为一种注塑手机壳高效消毒装置。
背景技术
目前，在手机生产中，手机壳的生产工序较多，较为复杂，具有较好质量的手机壳，能够提高手机的整体外观质量和使用触感。手机壳经过注塑成型，机加工等形式制成，其中注塑是第一道工序，关系到手机壳的内部质量，手机壳在注塑成型后需要对其进行消毒处理，为此我们提出一种注塑手机壳高效消毒装置，传统消毒装置采用浸泡、冲刷消毒液的方式不仅耗时，其效率较为低下，使用的效果不好。
实用新型内容
本实用新型的目的在于提供一种注塑手机壳高效消毒装置，具备结构简单、使用方便的优点，解决了传统产品消毒不彻底的问题。
为实现上述目的，本实用新型提供如下技术方案：一种注塑手机壳高效消毒装置，包括外筒，所述外筒的底部固定连接有底座，所述外筒上靠近其一侧的正面转动连接有出料门，所述外筒的腔内固定安装有搅拌装置。
所述搅拌装置包括内筒与搅拌轴，所述内筒固定安装在外筒的内壁，所述内筒的内壁开设有出水孔，所述内筒上靠近其正面的内壁固定连接有支架，所述支架的一端固定连接有轴圈，所述外筒的背面固定安装有电机座，所述电机座的背面固定安装有搅拌电机，所述搅拌轴转动连接在内筒腔内的背面，所述搅拌轴上靠近其一端的外表面与轴圈的内表面固定连接，所述搅拌轴的另一端贯穿外筒的背面与搅拌电机输出轴的一端固定安装，所述搅拌轴的外表面固定连接有搅拌板，所述搅拌板的外表面开设有漏水孔，所述外筒的顶部分别固定安装有消毒液进液管和自来水进液管，所述外筒的底部固定安装有总出液管，所述外筒上靠近其另一侧的顶部固定连接有进料管。
优选的，所述出料门正面的中部固定安装有可视窗。
优选的，所述出水孔的数量不少于三十个，各个出水孔以内筒正面所在圆的圆心为中心环形阵列。
优选的，所述支架的数量为三个，三个支架以内筒正面所在圆的圆心为中心环形阵列。
优选的，所述外筒的外侧还固定安装有控制面板，所述控制面板与搅拌电机电连接。
优选的，所述搅拌板的数量为五个，五个搅拌板以搅拌轴正面所在圆的圆心为中心环形阵列。
与现有技术相比，本实用新型的有益效果是：本实用新型通过设置搅拌轴、搅拌板与搅拌电机，通过启动搅拌电机带动搅拌轴转动，手机壳置于相邻两个搅拌板之间，在搅拌板随搅拌轴转动的同时，由自来水与消毒液混合而成的消毒水不断冲刷在手机壳的外表面上，达到清洗并消毒的目的，最后再经过烘干即可进行使用，这样一来较传统浸泡、冲刷消毒的方式节省了很多时间，提高手机壳消毒工作的效率，使用的效果较好。
附图说明

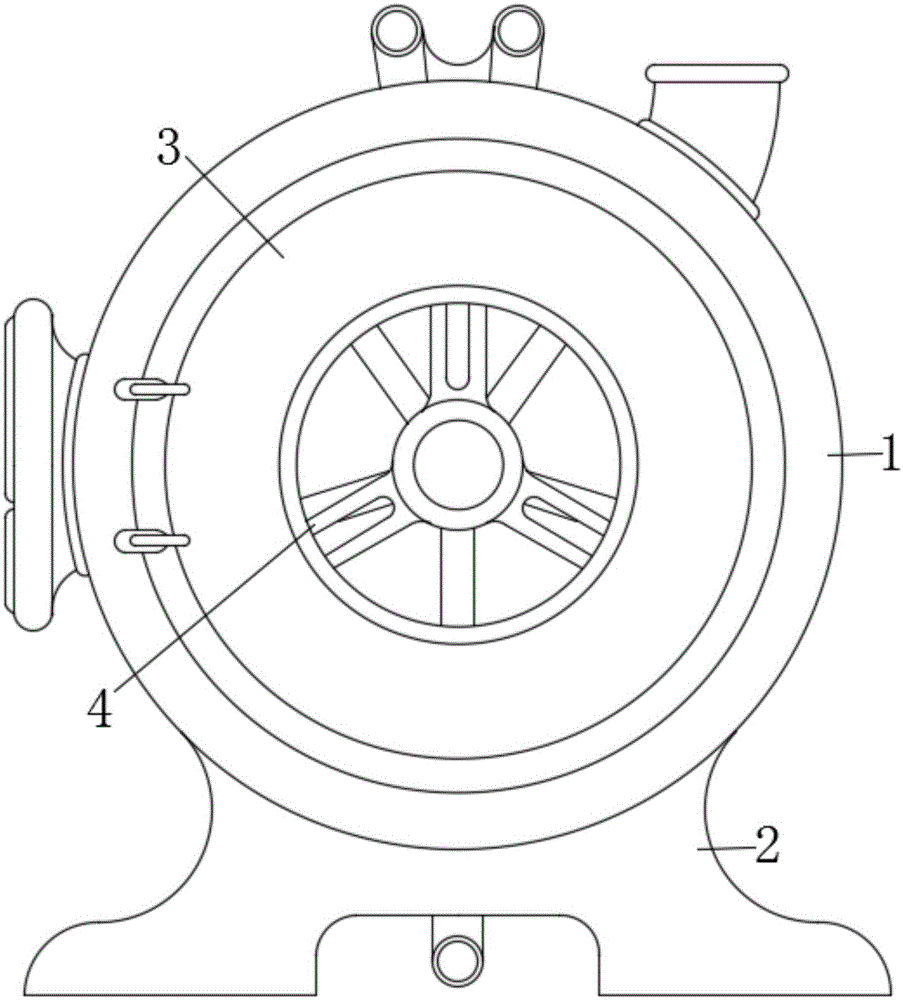

图1为本实用新型外筒正视图的结构示意图；
图2为本实用新型内筒正视图的结构示意图；
图3为本实用新型支架与内筒拆开后正视图的结构示意图；
图4为本实用新型搅拌装置拆开后正视图的局部剖视图的结构示意图；
图5为本实用新型外筒后视图的结构示意图。
图中：1-外筒、2-底座、3-出料门、4-搅拌装置、5-内筒、6-搅拌轴、7-出水孔、8-支架、9-轴圈、10-电机座、11-搅拌电机、12-搅拌板、13-漏水孔、14-消毒液进液管、15-自来水进液管、16-总出液管、17-进料管。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至图5，本实用新型提供一种技术方案：一种注塑手机壳高效消毒装置，包括外筒1，外筒1的底部固定连接有底座2，外筒1上靠近其一侧的正面转动连接有出料门3，出料门3正面的中部固定安装有可视窗，便于观察内筒5内实时情况，外筒1的腔内固定安装有搅拌装置4。
搅拌装置4包括内筒5与搅拌轴6，内筒5固定安装在外筒1的内壁，内筒5的内壁开设有出水孔7，出水孔7的数量不少于三十个，各个出水孔7以内筒5正面所在圆的圆心为中心环形阵列，在手机壳清洗消毒完毕后，消毒水由出水孔7流进总出液管16内，内筒5上靠近其正面的内壁固定连接有支架8，支架8的数量为三个，三个支架8以内筒5正面所在圆的圆心为中心环形阵列，用来固定轴圈9，提高轴圈9安装的牢固性，支架8的一端固定连接有轴圈9，外筒1的背面固定安装有电机座10，电机座10的背面固定安装有搅拌电机11，外筒1的外侧还固定安装有控制面板，控制面板与搅拌电机11电连接，搅拌电机11采用的设备型号为Y2变频电机，通过控制面板与外部电源电连接，这样一来通过搅拌电机11低速运转带动搅拌板12转动，对手机壳进行清洗消毒，通过搅拌电机11高速运转带动搅拌板12转动，将手机壳外表面上的消毒水甩去，由于变频式搅拌电机11与控制面板的配合属于公知技术领域，在本实用新型中关于如何实现搅拌电机11的变频过程不再做过多描述，搅拌轴6转动连接在内筒5腔内的背面，搅拌轴6上靠近其一端的外表面与轴圈9的内表面固定连接，搅拌轴6的另一端贯穿外筒1的背面与搅拌电机11输出轴的一端固定安装，搅拌轴6的外表面固定连接有搅拌板12，搅拌板12的数量为五个，五个搅拌板12以搅拌轴6正面所在圆的圆心为中心环形阵列，相邻两个搅拌板12之间形成的空间用来放置手机壳，这样一来在搅拌板12随搅拌轴6转动的同时，由自来水与消毒液混合而成的消毒水不断冲刷在手机壳的外表面上，搅拌板12的外表面开设有漏水孔13，外筒1的顶部分别固定安装有消毒液进液管14和自来水进液管15，外筒1的底部固定安装有总出液管16，外筒1上靠近其另一侧的顶部固定连接有进料管17。
工作原理：该注塑手机壳高效消毒装置使用时，首先将手机壳由进料管17倒入至内筒5中，其次通过启动搅拌电机11带动搅拌轴6转动，然后搅拌轴6在转动的同时带动搅拌板12转动，由自来水与消毒液混合而成的消毒水不断冲刷在手机壳的外表面上，等到清洗消毒完毕后消毒水由总出液管16排出，这时打开出料门3，将手机壳取出再经过烘干即可，这样一来较传统浸泡、冲刷消毒的方式节省了很多时间，提高手机壳消毒工作的效率，使用的效果较好。
