技术领域
本实用新型涉及植物保护技术领域，具体为一种具有挡风功能的植物保护装置。
背景技术
植物是生命的主要形态之一，包含了如树木、灌木、藤类、青草、蕨类、及绿藻、地衣等熟悉的生物。种子植物、苔藓植物、蕨类植物和拟蕨类等植物中，据估计现存大约有350000个物种。绿色植物大部分的能源是经由光合作用从太阳光中得到的，温度、湿度、光线是植物生存的基本需求。植物共有六大器官：根、茎、叶、花、果实、种子。绿色植物具有光合作用的能力——借助光能及叶绿素，利用水、无机盐和二氧化碳进行光合作用，释放氧气，产生葡萄糖等有机物，供植物体利用。
如今，很多人们为了在生活上陶冶情操，就会种植植物花草，调节身心，但是很多时候由于植物花草的生命非常脆弱，所以人们在照顾的时更加细心，室外的阳光充足，所以很多人们会将植物放置在室外，但是在天气变化莫测，所以，在下雨刮风的时候防止对植物受损，应及时进行遮挡，鉴于此，针对上述问题进行研究，遂有本案产生。
实用新型内容
针对以上问题，本实用新型提供了，一种存取物品方便的集成灶。
为实现上述目的，本实用新型提供如下技术方案：包括安装底座，所述安装底座上壁面安装机壳，所述机壳内部为空心机构且外部为矩形机构，所述机壳上壁面开有矩形通孔，所述机壳内下壁面开有一号条形凹槽，所述一号条形凹槽内安装一号条形滑轨，所述一号条形滑轨上装配电控小车，所述电控小车上壁面安装一号承载板，所述机壳侧壁面开有位置相对应的一对安装槽，所述安装槽内侧壁面安装一号驱动支撑架，所述一号驱动支撑架侧壁面安装一号旋转电机，所述一号旋转电机驱动端安装一号转动轴，所述一号转动轴侧壁面安装一号齿轮，所述机壳侧壁面固定安装块，所述安装块侧壁面开有一号圆形通孔，所述一号圆形通孔内安装二号转动轴，所述二号转动轴侧壁面安装与一号齿轮相啮合的二号齿轮，一对所述二号转动轴一端面安装挡壳。
作为本实用新型一种优选的技术方案，所述安装底座下壁面四角处均安装矩形垫片，所述矩形垫片下壁面安装短圆柱。
作为本实用新型一种优选的技术方案，所述机壳侧壁面开有排水口，所述排水口内安装筛网，所述机壳侧壁面装配与排水口相匹配的挡门。
作为本实用新型一种优选的技术方案，所述挡壳上壁面开有观察口，所述观察口内安装透明玻璃。
作为本实用新型一种优选的技术方案，所述安装底座下壁面安装无盖收集盒，所述无盖收集盒侧壁面安装凸起。
作为本实用新型一种优选的技术方案，所述安装底座侧壁面开有条形放置槽，所述条形放置槽内安装把手。
与现有技术相比，本实用新型的有益效果是：实用性高，便于对植物进行保护，不会因为天气原因受到损耗，同时便于调节植物放置之间的距离，便于植物健康的成长。
附图说明

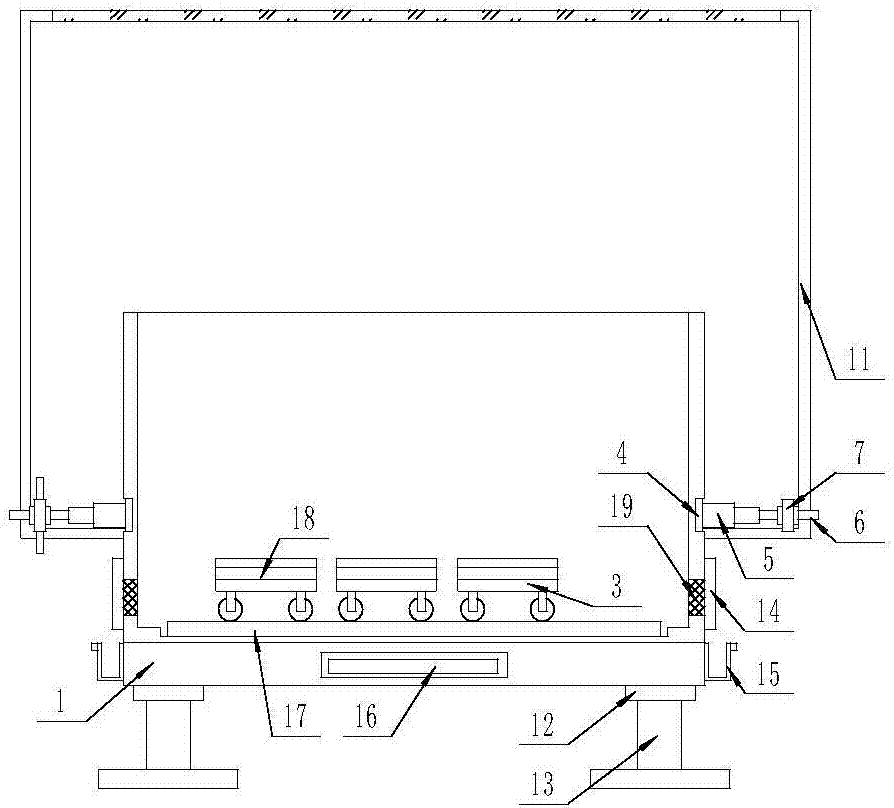

图1为本实用新型结构示意图；
图2为本实用新型侧视图；
图3为本实用新型俯视图。
图中：1-安装底座；2-机壳；3-电控小车；4-一号驱动支撑架；5-一号旋转电机；6-一号转动轴；7-一号齿轮；8-安装块；9-二号转动轴；10-二号齿轮；11-挡壳；12-矩形垫片；13-短圆柱；14-挡门；15-无盖收集盒；16-把手；17-一号条形滑轨；18-一号承载板；19-筛网。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例：
请参阅图1、图2、图3，本实用新型提供一种技术方案：包括安装底座1,所述安装底座1上壁面安装机壳2，所述机壳2内部为空心机构且外部为矩形机构，所述机壳2上壁面开有矩形通孔，所述机壳2内下壁面开有一号条形凹槽，所述一号条形凹槽内安装一号条形滑轨17，所述一号条形滑轨17上装配电控小车3，所述电控小车3上壁面安装一号承载板18，所述机壳2侧壁面开有位置相对应的一对安装槽，所述安装槽内侧壁面安装一号驱动支撑架4，所述一号驱动支撑架4侧壁面安装一号旋转电机5，所述一号旋转电机5驱动端安装一号转动轴6，所述一号转动轴6侧壁面安装一号齿轮7，所述机壳2侧壁面固定安装块8，所述安装块8侧壁面开有一号圆形通孔，所述一号圆形通孔内安装二号转动轴9，所述二号转动轴9侧壁面安装与一号齿轮7相啮合的二号齿轮10，一对所述二号转动轴9一端面安装挡壳11；所述安装底座1下壁面四角处均安装矩形垫片12，所述矩形垫片12下壁面安装短圆柱13；所述机壳2侧壁面开有排水口，所述排水口内安装筛网19，所述机壳2侧壁面装配与排水口相匹配的挡门14；所述挡壳11上壁面开有观察口，所述观察口内安装透明玻璃；所述安装底座1下壁面安装无盖收集盒15，所述无盖收集盒15侧壁面安装凸起；所述安装底座1侧壁面开有条形放置槽，所述条形放置槽内安装把手16。
本实用新型的工作原理：本装置所使用的电控小车3一号旋转电机5均与电源电路连接，在安装底座1上壁面安装的机壳2起到支撑作用，同时在机壳2内下壁面的一号条形凹槽内安装一号条形滑轨17，便于可以安装多个电控小车3在一号条形滑轨17移动，从而带动一号承载板18移动，一号承载板18上可以放置植物，在电控小车3带动下，可以调节植物之间的距离，一号驱动支撑架4上安装的一号旋转电机5可以旋转，便于带动一号转动轴6上安装的一号齿轮7转动，同时带动在安装块8内二号转动轴9上安装的与一号齿轮7相啮合的二号齿轮10转动，达到一号旋转电机5转动带动二号转动轴9转动，并且二号转动轴9一端面安装挡壳11，所以挡壳11在一号旋转电机5作用下，进行转动，便于对矩形通孔进行遮挡，便于保护植物，同时观察口内安装透明玻璃便于在挡壳11遮挡一号矩形通孔后，人们也可以观察植物，并且不会阻碍植物光合作用，短圆柱13起到支撑本装置作用，机壳2侧壁面的排水口便于浇花溢出的水排出，同时无盖收集盒15便于收集浇花溢出的水，防止水随意排出，同时条形放置槽内安装把手16，便于人们挪动本装置的时候有很好的施力点。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
