技术领域
本实用新型涉及太阳能路灯技术领域，尤其涉及一种新型太阳能路灯的太阳能电板安装结构。
背景技术
LED太阳能路灯以太阳辐射能作为能源，白天利用太阳能电池板转化太阳能给蓄电池进行充电，晚上蓄电池给LED光源供电照明使用，无需复杂昂贵的管线铺设，可任意调整灯具的布局，安全节能无污染，无需人工操作工作稳定可靠，节省电费免维护，但是现有的新型太阳能路灯的太阳能电板安装结构，不能在安装的时候，自由的调节太阳能板的坡度，不能满足用户需求。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种新型太阳能路灯的太阳能电板安装结构。
为了实现上述目的，本实用新型采用了如下技术方案：
一种新型太阳能路灯的太阳能电板安装结构，包括固定板，所述固定板的底端一侧焊接有第一连接杆，所述第一连接杆为中空结构，且第一连接杆内滑动安装有第二连接杆，所述第二连接杆的一端延伸至第一连接杆外，且第二连接杆远离第一连接杆的一端焊接有滑块，所述固定板的顶端一侧转动连接有安装板，所述安装板靠近固定板的一侧开设有滑槽，所述滑槽内滑动安装有滑块，所述第一连接杆的一侧内壁上开设有圆孔，所述圆孔的内壁上焊接有支撑杆，所述支撑杆的一端转动连接有L型转动杆，所述L型转动杆位于圆孔内，且L型转动杆的两端均延伸至圆孔外，且L型转动杆靠近第二连接杆的一端焊接有连接块，所述第二连接杆的一侧等间距开设有多个固定槽，所述固定槽内滑动安装有固定块，所述固定块远离固定槽的一侧焊接还有弹簧，所述弹簧远离固定槽的一端焊接于第一连接杆的内壁上，所述固定块的一侧焊接有固定杆，所述固定杆远离L型转动杆的一端滑动安装于第一连接杆靠近第二连接杆一侧的内壁上，且固定杆靠近固定槽的一侧连接于连接块上。
优选的，所述固定杆远离L型转动杆的一端焊接有T型滑块，所述第一连接杆靠近第二连接杆一侧的内壁上开设有T型滑槽，所述T型滑槽内滑动安装有T型滑块。
优选的，所述滑槽的内壁上均设有滚珠，所述滚珠与滑块接触。
优选的，所述L型转动杆远离第二连接杆的一端设有防滑槽，所述防滑槽为橡胶制成。
优选的，所述固定板上设有螺孔，且螺孔内设有螺栓，固定板通过螺栓安装于太阳能路灯上。
与现有技术相比，本实用新型的有益效果是：
本实用新型中，通过固定板、第一连接杆、第二连接杆、滑块、安装板、滑槽、圆孔、支撑杆、L型转动杆、连接块、固定槽、固定块、弹簧和固定杆，利用固定板上转动连接有安装版，且安装板的一侧开开设有滑槽，且固定板的底端焊接有第一连接杆，且第一连接杆为中空结构，第一连接杆内滑动安装有第二连接杆，且第二连接杆的一端焊接有滑块，且滑块滑动安装于滑槽内，能够实现自由调节安装板上的太阳能板的坡度，本实用新型结构简单，生产成本低，能够自由调节安装板上的太阳能板的坡度，使得太阳能板能够更加充分的收到太阳光的照射，满足用户的使用需求。
附图说明

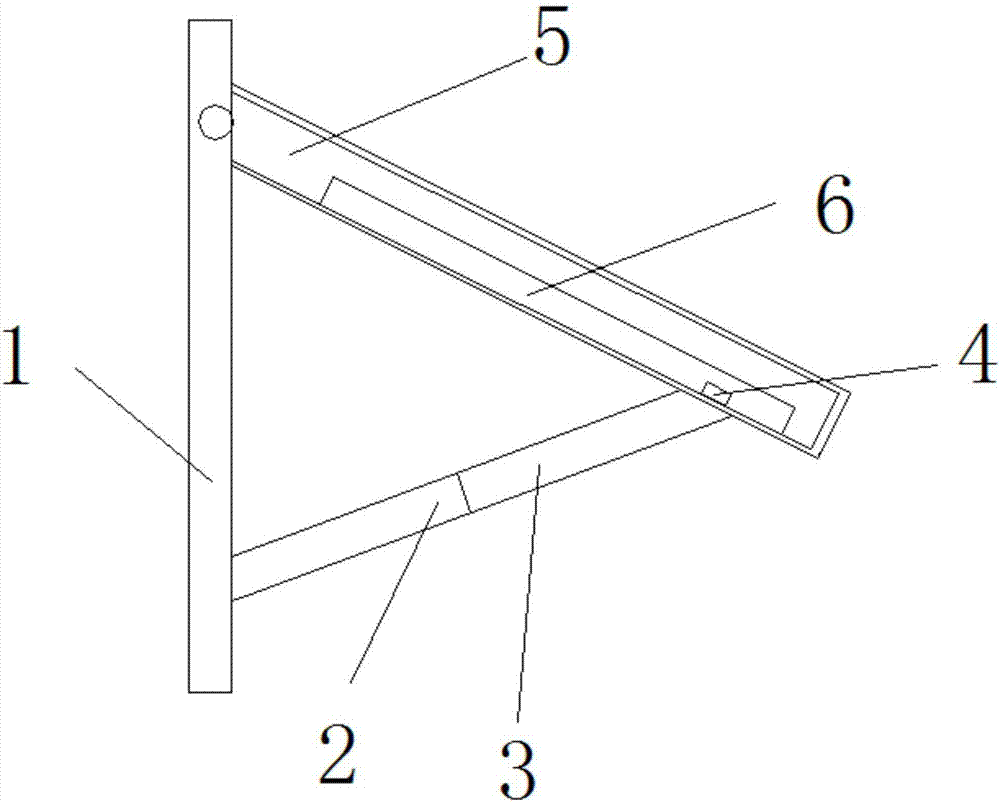

图1为本实用新型提出的一种新型太阳能路灯的太阳能电板安装结构的结构示意图；
图2为本实用新型提出的一种新型太阳能路灯的太阳能电板安装的第一连接杆和第二连接杆的连接的剖析的结构的结构示意图。
图中：1固定板、2第一连接杆、3第二连接杆、4滑块、5安装板、6滑槽、7圆孔、8支撑杆、9L型转动杆、10连接块、11固定槽、12固定块、13弹簧、14固定杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，一种新型太阳能路灯的太阳能电板安装结构，包括固定板1，固定板1的底端一侧焊接有第一连接杆2，第一连接杆2为中空结构，且第一连接杆2内滑动安装有第二连接杆3，第二连接杆3的一端延伸至第一连接杆2外，且第二连接杆3远离第一连接杆2的一端焊接有滑块4，固定板1的顶端一侧转动连接有安装板5，安装板5靠近固定板1的一侧开设有滑槽6，滑槽6内滑动安装有滑块4，第一连接杆2的一侧内壁上开设有圆孔7，圆孔7的内壁上焊接有支撑杆8，支撑杆8的一端转动连接有L型转动杆9，L型转动杆9位于圆孔7内，且L型转动杆9的两端均延伸至圆孔7外，且L型转动杆9靠近第二连接杆3的一端焊接有连接块10，第二连接杆3的一侧等间距开设有多个固定槽11，固定槽11内滑动安装有固定块12，固定块12远离固定槽11的一侧焊接还有弹簧13，弹簧13远离固定槽11的一端焊接于第一连接杆2的内壁上，固定块12的一侧焊接有固定杆14，固定杆14远离L型转动杆9的一端滑动安装于第一连接杆2靠近第二连接杆3一侧的内壁上，且固定杆14靠近固定槽11的一侧连接于连接块10上，本实用新型中，通过固定板1、第一连接杆2、第二连接杆3、滑块4、安装板5、滑槽6、圆孔7、支撑杆8、L型转动杆9、连接块10、固定槽11、固定块12、弹簧13和固定杆14，利用固定板1上转动连接有安装版5，且安装板5的一侧开开设有滑槽6，且固定板1的底端焊接有第一连接杆2，且第一连接杆2为中空结构，第一连接杆2内滑动安装有第二连接杆3，且第二连接杆3的一端焊接有滑块4，且滑块4滑动安装于滑槽6内，能够实现自由调节安装板5上的太阳能板的坡度，本实用新型结构简单，生产成本低，能够自由调节安装板1上的太阳能板的坡度，使得太阳能板能够更加充分的收到太阳光的照射，满足用户的使用需求。
工作原理：在使用的时候，当需要调节安装板5的坡度时，手动按下L型转动杆9，L型转动杆9带动连接块10移动，连接块10带动固定杆14移动，且固定杆14带动固定块12在固定槽11内滑动，当固定块12滑出固定槽11外时，手动拉动第二连接杆3，第二连接杆3在第一连接杆2内滑动进行伸缩，且第二连接杆3一端滑块4在安装版5内的滑槽6内滑动，当到达预定位置时，放下L型转动杆9，在弹簧13的作用下固定块12再次滑入固定槽11内，操作简单，满足用户的使用需求。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
