技术领域
本实用新型涉及散热设备技术领域，尤其涉及一种电感板散热结构。
背景技术
现在很多领域都涉及到散热结构，比如电器、交通工具、电气组件等，机器或者部件运转时间久了不进行散热的话会影响正常使用。
现在的散热设备大多都是通过电机带动扇叶旋转吹风进行散热，而电机都是固定的安装在一个位置，不便于拆装，在出现故障时，不便于维修或者更换，影响散热的功能，因此，我们提出了一种电感板散热结构，用来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种电感板散热结构。
为了实现上述目的，本实用新型采用了如下技术方案：
一种电感板散热结构，包括工作箱，所述工作箱的一侧内壁安装有旋转电机，旋转电机的输出轴上转动安装有扇叶，工作箱的顶部内壁上安装有电感板本体，电感板本体位于扇叶远离旋转电机的一侧，所述旋转电机靠近工作箱的一侧安装有固定块，固定块的顶部开设有卡槽，卡槽远离卡槽开口的一侧内壁上开设有第一安装槽，第一安装槽远离第一安装槽开口的一侧内壁上安装有伸缩电机，伸缩电机的输出轴上安装有推动块，推动块位于卡槽内，所述工作箱靠近旋转电机的一侧内壁上开设有固定槽，固定块与固定槽相卡装，固定槽的顶部内壁上开设有第二安装槽，第二安装槽远离第二安装槽开口的一侧内壁上焊接有第一弹簧，第一弹簧的底端焊接有卡块，卡块与卡槽相适配，卡块的底部和推动块的顶部相接触，所述固定槽远离固定槽开口的一侧内壁上焊接有第二弹簧，第二弹簧的一端安装有挡板，挡板位于固定槽内，且挡板与固定块远离旋转电机的一侧相接触。
优选的，所述工作箱远离旋转电机的一侧内壁上开设有多个散热孔，且多个散热孔的竖截面均为圆型结构。
优选的，所述固定槽的底部内壁上开设有滑槽，挡板的底部安装有滑块，滑块滑动安装于滑槽内。
优选的，所述固定块为矩型结构，挡板为矩型结构，挡板与固定块相适配。
优选的，所述旋转电机靠近工作箱的一侧开设有多个凹槽，固定块靠近旋转电机的一侧安装有多个凸块，所述凸块固定安装于相对应的凹槽内。
优选的，所述工作箱的顶部内壁上固定安装有安装座，安装座的底部开设有安装孔，电感板本体的顶部安装有安装块，安装块与安装孔固定安装。
本实用新型的有益效果：通过卡槽、固定槽、第一弹簧、卡块、第二弹簧和挡板相配合，便于对固定块进行固定，通过第一安装槽、伸缩电机、推动块、第一弹簧和卡块相配合，便于对固定块进行拆卸，本实用新型便于对旋转电机进行拆装，在出现故障时，便于维修或者更换，结构简单，使用方便。
附图说明

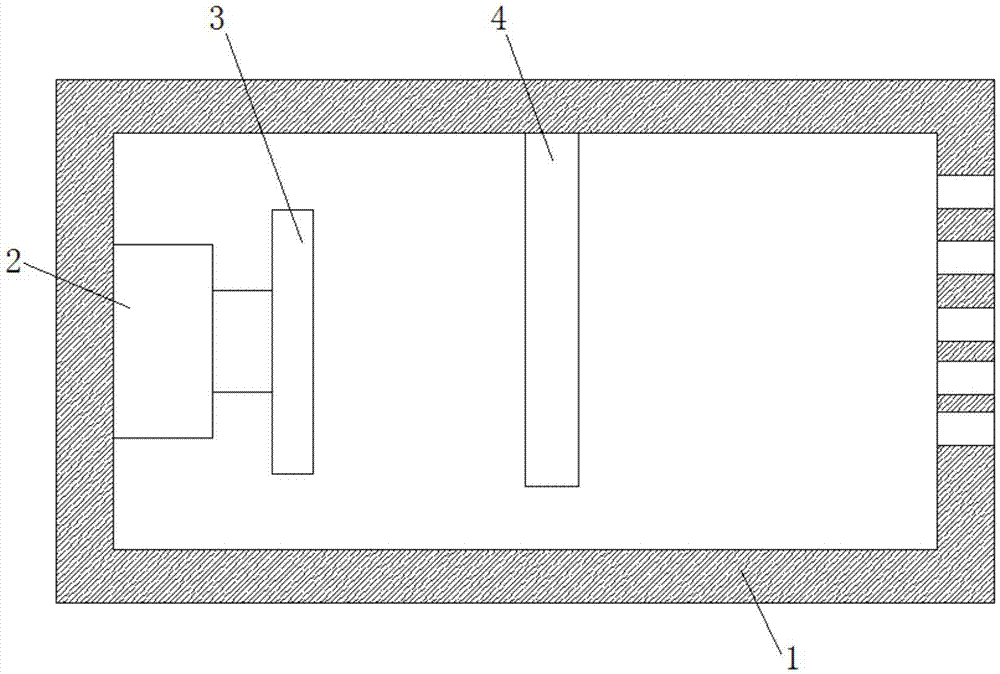

图1为本实用新型提出的一种电感板散热结构的主视结构示意图；
图2为本实用新型提出的一种电感板散热结构的部分剖视结构示意图。
图中：1工作箱、2旋转电机、3扇叶、4电感板本体、5固定块、6卡槽、7第一安装槽、8伸缩电机、9推动块、10固定槽、11第二安装槽、12第一弹簧、13卡块、14第二弹簧、15挡板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，一种电感板散热结构，包括工作箱1，工作箱1的一侧内壁安装有旋转电机2，旋转电机2的输出轴上转动安装有扇叶3，工作箱1的顶部内壁上安装有电感板本体4，电感板本体4位于扇叶3远离旋转电机2的一侧，旋转电机2靠近工作箱1的一侧安装有固定块5，固定块5的顶部开设有卡槽6，卡槽6远离卡槽6开口的一侧内壁上开设有第一安装槽7，第一安装槽7远离第一安装槽7开口的一侧内壁上安装有伸缩电机8，伸缩电机8的输出轴上安装有推动块9，推动块9位于卡槽6内，工作箱1靠近旋转电机2的一侧内壁上开设有固定槽10，固定块5与固定槽10相卡装，固定槽10的顶部内壁上开设有第二安装槽11，第二安装槽11远离第二安装槽11开口的一侧内壁上焊接有第一弹簧12，第一弹簧12的底端焊接有卡块13，卡块13与卡槽6相适配，卡块13的底部和推动块9的顶部相接触，固定槽10远离固定槽10开口的一侧内壁上焊接有第二弹簧14，第二弹簧14的一端安装有挡板15，挡板15位于固定槽10内，且挡板15与固定块5远离旋转电机2的一侧相接触，通过卡槽6、固定槽10、第一弹簧12、卡块13、第二弹簧14和挡板15相配合，便于对固定块5进行固定，通过第一安装槽7、伸缩电机8、推动块9、第一弹簧12和卡块13相配合，便于对固定块5进行拆卸，本实用新型便于对旋转电机2进行拆装，在出现故障时，便于维修或者更换，结构简单，使用方便。
本实用新型中，工作箱1远离旋转电机2的一侧内壁上开设有多个散热孔，且多个散热孔的竖截面均为圆型结构，固定槽10的底部内壁上开设有滑槽，挡板15的底部安装有滑块，滑块滑动安装于滑槽内，固定块5为矩型结构，挡板15为矩型结构，挡板15与固定块5相适配，旋转电机2靠近工作箱1的一侧开设有多个凹槽，固定块5靠近旋转电机2的一侧安装有多个凸块，凸块固定安装于相对应的凹槽内，工作箱1的顶部内壁上固定安装有安装座，安装座的底部开设有安装孔，电感板本体4的顶部安装有安装块，安装块与安装孔固定安装，通过卡槽6、固定槽10、第一弹簧12、卡块13、第二弹簧14和挡板15相配合，便于对固定块5进行固定，通过第一安装槽7、伸缩电机8、推动块9、第一弹簧12和卡块13相配合，便于对固定块5进行拆卸，本实用新型便于对旋转电机2进行拆装，在出现故障时，便于维修或者更换，结构简单，使用方便。
工作原理：安装时，拿起旋转电机2，将旋转电机2上的固定块5放到固定槽10内，推动旋转电机2，使固定块5往固定槽10内移动，当固定块5与挡板15接触时，会推动挡板15移动，这时第二弹簧14会收缩，由于挡板15与卡块13底部相接触，当挡板15移走时，卡块13上安装的第一弹簧12会伸展，使卡块13卡入卡槽6内，完成安装，拆卸时，打开伸缩电机8，通过推动块9推动卡块13脱离卡槽6，这时可拉动旋转电机2，使固定块5缓缓移出固定槽10，当固定块5在移出的过程中，挡板15的压力消失，第二弹簧14恢复原状，使挡板15继续顶住卡块13，即可完成拆卸。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
