技术领域
本实用新型涉及到儿童鼓支架减震领域，具体涉及到一种儿童安全鼓减震支架。
背景技术
随着人们生活水平的提高，小孩的生活质量也在提高，现在的小孩玩具很多，有的喜欢音乐，家里人就买了钢琴、吉他、儿童鼓等等，对于儿童鼓，敲击的时候容易对地面产生震动，影响楼下人的生活，因此，这就需要儿童鼓的支架具有减震功能，市场上也有儿童鼓减震支架，但是，比如公告号为CN204010653U的专利，他是通过减震套和吸音棉来实现减震的，敲击时，儿童鼓会带动支撑腿震动，支撑腿带动减震套同样会与地面产生震动，只是会降低震动，效果不够明显。
实用新型内容
本实用新型所要解决的技术问题在于儿童鼓支架减震效果不明显。
为了实现上述目的，本实用新型提供的技术方案是：一种儿童安全鼓减震支架，包括支撑杆，所述支撑杆的下端连接有底盘，且支撑杆的上端套接有伸缩筒，所述支撑杆的左右两端均铰接连接有下连杆，且下连杆位于伸缩筒的下侧，所述下连杆的另一端铰接连接有上连杆，且上连杆的另一端与伸缩筒的外壁铰接连接，两个上连杆的上端相对的端面均铰接连接有弹簧，且弹簧的另一端与伸缩筒铰接连接，所述弹簧位于上连杆的下侧，所述伸缩筒的上端设有下底板，且下底板的上侧设有上顶板，所述上顶板的下端与下底板之间均匀设有减震弹簧，所述上顶板的上端设有安装柱。
优选的，所述支撑杆的下端套接有套筒，且套筒的外端侧壁上设有伸缩调节旋钮，所述套筒的下端固定在底盘上。
优选的，所述套筒与底盘之间螺纹连接。
优选的，所述底盘的下端设有减震垫。
本实用新型设计，儿童鼓安装在安装柱上，敲击时，震动传给上顶板，上顶板与下底板之间均设有减震弹簧，从而减缓冲击，做到一重减震，接着下底板将震动传给伸缩筒，伸缩筒会下压上连杆和下连杆，弹簧起到二重减震作用，这样传给底盘的震动幅度已经很小了，再加上最下面的减震垫，起到三重减震，减震效果更好。
附图说明

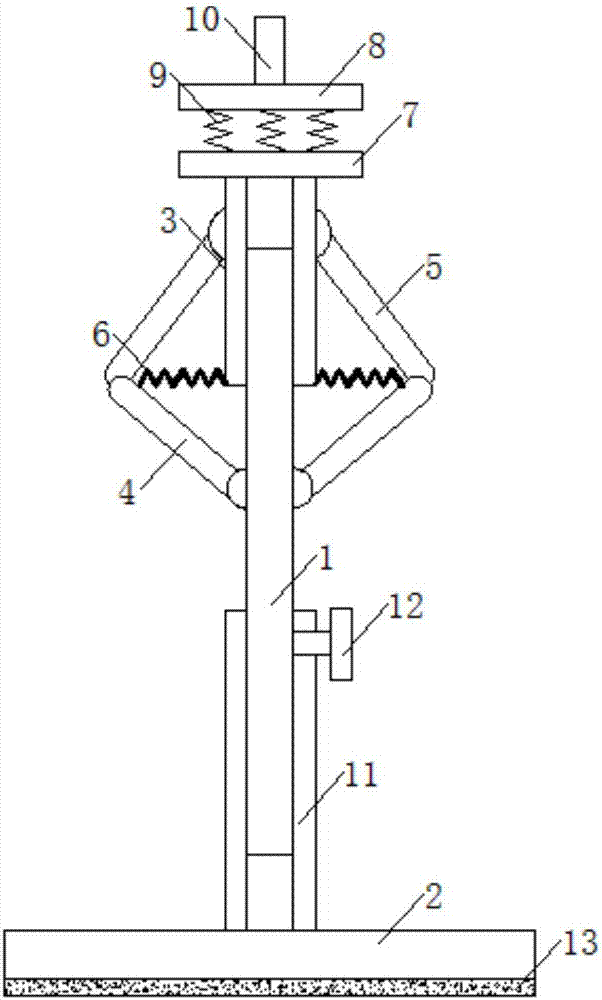

图1为本实用新型的结构示意图；
图2为本实用新型的主视图。
图中：1支撑杆、2底盘、3伸缩筒、4下连杆、5上连杆、6弹簧、7下底板、8上顶板、9减震弹簧、10安装柱、11套筒、12伸缩调节旋钮、13减震垫。
具体实施方式
如图所示，一种儿童安全鼓减震支架，包括支撑杆1，为方形，支撑杆1的下端连接有底盘2，且支撑杆1的上端套接有伸缩筒3，支撑杆1的左右两端均铰接连接有下连杆4，且下连杆4位于伸缩筒3的下侧，下连杆4的另一端铰接连接有上连杆5，且上连杆5的另一端与伸缩筒3的外壁铰接连接，两个上连杆5的上端相对的端面均铰接连接有弹簧6，且弹簧6的另一端与伸缩筒3铰接连接，弹簧6位于上连杆5的下侧。
伸缩筒3的上端设有下底板7，且下底板7的上侧设有上顶板8，上顶板8的下端与下底板7之间均匀设有减震弹簧9，上顶板8的上端设有安装柱10，安装柱10用来安装儿童鼓，支撑杆1的下端套接有套筒11，且套筒11的外端侧壁上设有伸缩调节旋钮12，套筒11的下端固定在底盘2上，便于高度调节，套筒11与底盘2之间螺纹连接，便于拆卸携带，底盘2的下端设有减震垫13增加减震性。
本实用新型设计，儿童鼓安装在安装柱10上，敲击时，震动传给上顶板8，上顶板8与下底板7之间均设有减震弹簧9，从而减缓冲击，做到一重减震，接着下底板7将震动传给伸缩筒3，伸缩筒3会下压上连杆5和下连杆4，弹簧6起到二重减震作用，这样传给底盘2的震动幅度已经很小了，再加上最下面的减震垫13，起到三重减震，减震效果更好。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
