一种具有加湿功能的电热扇

技术领域

本实用新型涉及电热扇技术领域，尤其涉及一种具有加湿功能的电热扇。

背景技术

电热扇是一种冬季常用的家电设备，它经济实惠、使用便捷赢得了广大群众的喜爱，但现有的电热扇还存在不少使用问题，电热扇直接对房间和空气进行加热，却没有补充相应的水分，这会导致空气中的湿度降低引起人们口干舌燥、胸闷上火等不良反应，因此，需要一种具有加湿功能的电热扇，目前，市场上的加湿电热扇的加湿器一般都是外设，因此，具有安装加湿器不方便，结构复杂，使用麻烦等缺点。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种具有加湿功能的电热扇。

为了实现上述目的，本实用新型采用了如下技术方案：

一种具有加湿功能的电热扇，包括底座，所述底座顶端固定焊接有支撑杆，所述支撑杆一侧固定安装有电热扇本体，所述支撑杆靠近电热扇本体的一侧开设有凹槽，所述凹槽远离开口的一端内壁上开设有滑槽，所述滑槽内滑动安装有第一滑块和第二滑块，第一滑块位于第二滑块远离电热扇本体的一侧，所述第一滑块和第二滑块上固定焊接有第一安装板和第二安装板，所述第一安装板和第二安装板均位于电热扇本体的下方，且第一安装板和第二安装板均与支撑杆相垂直，所述第一滑块靠近底座的一端固定连接有伸缩杆，所述伸缩杆远离第一滑块的一端固定连接有伸缩电机的输出轴，所述伸缩电机固定焊接在凹槽靠近底座的一端，所述第一滑块远离伸缩杆的一端固定连接有第一连接杆，所述第一连接杆活动连接有第二连接杆，所述第二连接杆远离第一滑块的一端固定连接第二滑块，所述第二连接杆为中空结构，且第二连接杆内活动套接第一连接杆远离第一滑块的一端，所述第一连接杆远离第一滑块的一端固定焊接有弹簧，所述弹簧远离第一连接杆的一端固定焊接在第二连接杆靠近第二滑块的一端内壁上。

优选的，所述第二安装板中间位置开设有通孔。

优选的，所述电热扇本体底端开设有加水口，所述加水口与通孔相对应。

优选的，所述第一连接杆远离第一滑块的一端安装有卡块，所述第二连接杆远离第二滑块的一端为开口，且开口处的内壁上安装有环形块，所述环形块与卡块相适配。

优选的，所述伸缩电机的型号为TL-370B1，所述伸缩杆的型号为MEJSSG。

优选的，所述滑槽远离开口的一端内壁上开设有滑珠槽，所述滑珠槽内壁上滑动安装有滑珠，所述滑珠分别与第一滑块和第二滑块相接触。

与现有技术相比，本实用新型的有益效果是：

本实用新型中，通过底座、支撑杆、凹槽、滑槽、第一安装板、第二安装板、第一滑块、第二滑块、第一连接杆、第二连接杆、弹簧配合使用下，能够便于加湿器放入安装板上，且能够紧固夹紧，防止掉落，通过第一滑块、伸缩电机、伸缩杆的配合使用，能够便于将加湿器的加湿口放入电热扇本体的加水口上，方便加湿操作，本实用新型能够便于加湿器的安装和拆卸，稳固加湿器，结构简单，使用方便。

附图说明

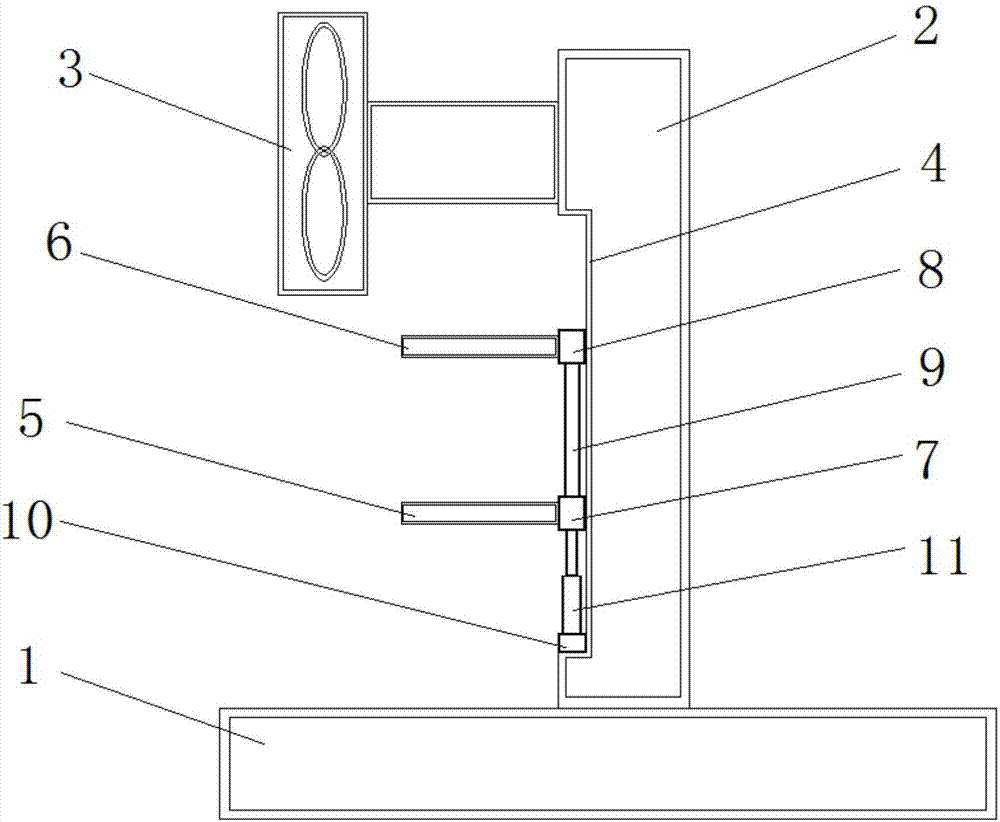

图1为本实用新型提出的一种具有加湿功能的电热扇的结构示意图；

图2为本实用新型提出的一种具有加湿功能的电热扇的第二安装板结构示意图；

图3为本实用新型提出的一种具有加湿功能的电热扇的连接杆结构示意图。

图中：1底座、2支撑杆、3电热扇本体、4凹槽、5第一安装板、6第二安装板、7第一滑块、8第二滑块、9第二连接杆、10伸缩电机、11伸缩杆、12通孔、13第一连接杆、14弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种具有加湿功能的电热扇，包括底座1，底座1顶端固定焊接有支撑杆2，支撑杆2一侧固定安装有电热扇本体3，支撑杆2靠近电热扇本体3的一侧开设有凹槽4，凹槽4远离开口的一端内壁上开设有滑槽，滑槽内滑动安装有第一滑块7和第二滑块8，第一滑块7位于第二滑块8远离电热扇本体3的一侧，第一滑块7和第二滑块8上固定焊接有第一安装板5和第二安装板6，第一安装板5和第二安装板6均位于电热扇本体3的下方，且第一安装板5和第二安装板6均与支撑杆2相垂直，第一滑块7靠近底座1的一端固定连接有伸缩杆11，伸缩杆11远离第一滑块7的一端固定连接有伸缩电机10的输出轴，伸缩电机10固定焊接在凹槽4靠近底座1的一端，第一滑块7远离伸缩杆11的一端固定连接有第一连接杆13，第一连接杆13活动连接有第二连接杆9，第二连接杆9远离第一滑块7的一端固定连接第二滑块8，第二连接杆9为中空结构，且第二连接杆9内活动套接第一连接杆13远离第一滑块7的一端，第一连接杆13远离第一滑块7的一端固定焊接有弹簧14，弹簧14远离第一连接杆13的一端固定焊接在第二连接杆9靠近第二滑块8的一端内壁上。通过底座1、支撑杆2、凹槽4、滑槽、第一安装板5、第二安装板6、第一滑块7、第二滑块8、第一连接杆13、第二连接杆9、弹簧14配合使用下，能够便于加湿器放入安装板上，且能够紧固夹紧，防止掉落，通过第一滑块7、伸缩电机10、伸缩杆11的配合使用，能够便于将加湿器的加湿口放入电热扇本体的加水口上，方便加湿操作，本实用新型能够便于加湿器的安装和拆卸，稳固加湿器，结构简单，使用方便。

第二安装板6中间位置开设有通孔12，电热扇本体3底端开设有加水口，加水口与通孔12相对应，第一连接杆13远离第一滑块7的一端安装有卡块，第二连接杆9远离第二滑块8的一端为开口，且开口处的内壁上安装有环形块，环形块与卡块相适配，伸缩电机10的型号为TL-370B1，伸缩杆11的型号为MEJSSG，滑槽远离开口的一端内壁上开设有滑珠槽，滑珠槽内壁上滑动安装有滑珠，滑珠分别与第一滑块7和第二滑块8相接触。通过底座1、支撑杆2、凹槽4、滑槽、第一安装板5、第二安装板6、第一滑块7、第二滑块8、第一连接杆13、第二连接杆9、弹簧14配合使用下，能够便于加湿器放入安装板上，且能够紧固夹紧，防止掉落，通过第一滑块7、伸缩电机10、伸缩杆11的配合使用，能够便于将加湿器的加湿口放入电热扇本体的加水口上，方便加湿操作，本实用新型能够便于加湿器的安装和拆卸，稳固加湿器，结构简单，使用方便。

工作原理：使用中，将加湿器放入第一安装板5和第二安装板6之间，向上移动第二安装板6，第二安装板6拉伸弹簧14，加湿器放在第二安装板6上，放下第一安装板5，弹簧挤压第一安装板5，达到紧固加湿器的目的，伸缩电机10带动伸缩杆11移动，伸缩杆11带动第一滑块7向上移动，第一滑块7带动第一安装板5和第二安装板6向上移动，达到加湿器的加湿口嵌入电热扇本体3底端的加水口的目的。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
