技术领域
本实用新型涉及电容器技术领域，具体为一种电容生产用自动排料机。
背景技术
电容是电容器的简称，是电子设备中大量使用的电子元件之一，广泛应用于隔直、耦合、旁路、滤波、调谐回路、能量转换、控制电路等方面。电子制作中需要用到各种各样的电容器，它们在电路中分别起着不同的作用。与电阻器相似，通常简称其为电容，顾名思义，电容器就是“储存电荷的容器”。尽管电容器品种繁多，但它们的基本结构和原理是相同的。两片相距很近的金属中间被某物质固体、气体或液体所隔开，就构成了电容器。
随着电子信息技术的日新月异，数码电子产品的更新换代速度越来越快，以平板电视、笔记本电脑、数码相机等产品为主的消费类电子产品产销量持续增长，带动了电容器产业增长。在电容生产过程中，往往需要排列成排以便后序加工。在目前现有的技术中，排料全部依靠人工手动一排排的安装，这种生产方式不仅生产效率低，同时耗时多，劳动强度大。
实用新型内容
为了克服现有技术方案的不足,本实用新型提供一种电容生产用自动排料机，通过推料块将由振动盘运送来的杂乱无章得电容推向料槽，通过料槽将电容依次排列好并由排料板输送至加工工位，设计新颖，结构简单，自动化程度高，有效提高电容生产效率，可以有效解决背景技术中的问题。
本实用新型解决其技术问题所采用的技术方案是：一种电容生产用自动排料机，包括载料板和振动盘，所述载料板和振动盘之间通过出料板连接，所述载料板顶部通过减震垫片固定安装有电机基座，且在载料板的内部设有若干个料槽，所述电机基座顶部设有电机，所述电机底部通过皮带连接有皮带轮，所述皮带轮中间连接有滚珠丝杆，所述滚珠丝杆侧面连接有弹簧，所述弹簧侧面连接有推料块，所述载料板底部还连接有排料板，所述排料板位于料槽下方，用于将排列后的电容输送至加工工位。
作为本实用新型一种优选的技术方案，所述载料板侧面还固定安装有挡料板，所述挡料板的高度大于推料块。
作为本实用新型一种优选的技术方案，所述减震垫片的厚度为4-6mm，且减震垫片的长度不小于电机基座。
作为本实用新型一种优选的技术方案，所述料槽的数量为11-15个，且相邻料槽之间的距离相等。
作为本实用新型一种优选的技术方案，所述排料板的形状为S形或者蛇形。
与现有技术相比，本实用新型的有益效果是：本实用新型通过推料块将由振动盘运送来的杂乱无章得电容推向料槽，通过料槽将电容依次排列好并由排料板输送至加工工位，通过设置有减震垫片，减弱电机工作过程中产生的振动，防止对其它部件造成影响，影响工作效率，通过设置有滚珠丝杆，将旋转运动转换成线性运动，从而带动推料块左右运动，通过设置有弹簧，缓冲推料块与电容接触时的产生的惯性和冲击力，设计新颖，结构简单，自动化程度高，有效提高电容生产效率。
附图说明

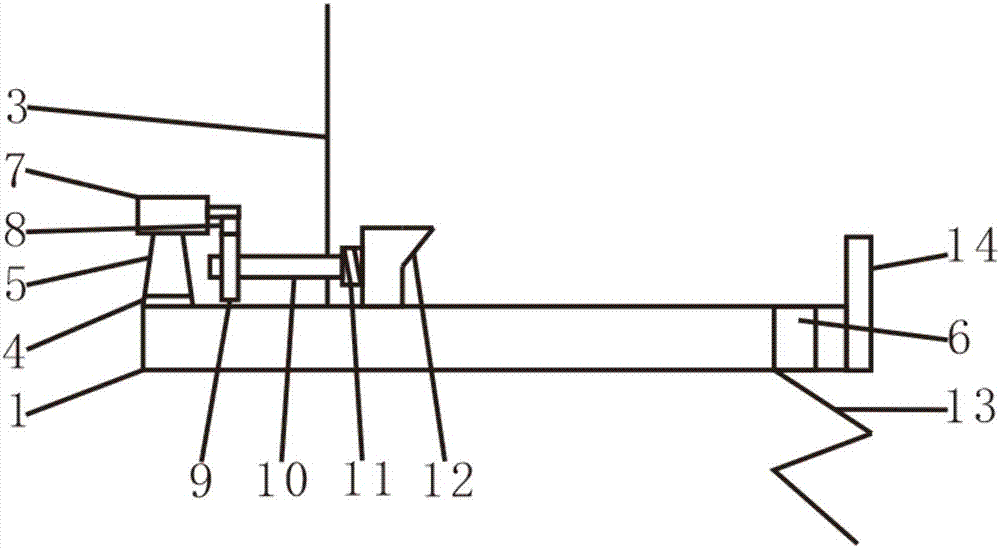

图1为本实用新型结构示意图；
图2为本实用新型振动盘结构示意图。
图中：1-载料板；2-振动盘；3-出料板；4-减震垫片；5-电机基座；6-料槽；7-电机；8-皮带；9-皮带轮；10-滚珠丝杆；11-弹簧；12-推料块；13-排料板；14-挡料板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例：
如图1和图2所示，本实用新型提供了一种电容生产用自动排料机，包括载料板1和振动盘2，所述载料板1和振动盘2之间通过出料板3连接，所述载料板1顶部通过减震垫片4固定安装有电机基座5，且在载料板1的内部设有若干个料槽6，所述料槽6的数量为11-15个，且相邻料槽6之间的距离相等，所述减震垫片4的厚度为4-6mm，且减震垫片4的长度不小于电机基座5，通过设置有减震垫片4，减弱电机7工作过程中产生的振动，防止对其它部件造成影响，影响工作效率。
如图1所示，所述电机基座5顶部设有电机7，所述电机7底部通过皮带8连接有皮带轮9，所述皮带轮9中间连接有滚珠丝杆10，将旋转运动转换成线性运动，从而带动推料块12左右运动，所述滚珠丝杆10侧面连接有弹簧11，缓冲推料块12与电容接触时的产生的惯性和冲击力，所述弹簧11侧面连接有推料块12，所述载料板1底部还连接有排料板13，所述排料板13位于料槽6下方，所述排料板13的形状为S形或者蛇形，用于将排列后的电容输送至加工工位，所述载料板1侧面还固定安装有挡料板14，所述挡料板14的高度大于推料块12。
另外的，在本实用新型中，还需要进一步说明的是：减震垫片由衡水市鸿运特种再生橡胶有限公司生产的品牌为鸿运的具体型号为JXV型的环保再生合成橡胶制成。
本实用新型的主要特点在于，本实用新型通过推料块将由振动盘运送来的杂乱无章得电容推向料槽，通过料槽将电容依次排列好并由排料板输送至加工工位，通过设置有减震垫片，减弱电机工作过程中产生的振动，防止对其它部件造成影响，影响工作效率，通过设置有滚珠丝杆，将旋转运动转换成线性运动，从而带动推料块左右运动，通过设置有弹簧，缓冲推料块与电容接触时的产生的惯性和冲击力，设计新颖，结构简单，自动化程度高，有效提高电容生产效率。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
