技术领域
本实用新型涉及农业养殖技术领域，具体为一种便于安装的饲料槽。
背景技术
饲料槽是家禽或牲畜养殖过程中不可缺少的一种设备，工人通过向饲料槽内定期投入饲料，达到对家禽或牲畜的喂养，现在的养殖业都是规模化的，一般在圈舍内都需要安装众多的饲料槽，以满足所有家禽或牲畜的喂养需求，而现有的饲料槽一般安装过程比较复杂，这也导致在饲料槽损坏的情况下，更换也随之不便，加大了施工人员的工作量，鉴于此，我们提出一种便于安装的饲料槽。
实用新型内容
本实用新型的目的在于提供一种便于安装的饲料槽，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种便于安装的饲料槽，包括安装底座，所述安装底座上固定安装有安装柱，所述安装柱内部设有内嵌槽，所述内嵌槽内活动设有操作杆，所述操作杆的部分杆体位于内嵌槽外部，且操作杆的底面和内嵌槽的底面之间连接有压缩弹簧，安装柱上固定安装有若干支撑板，所述支撑板内部中空，且支撑板与内嵌槽之间相互连通，每个支撑板顶面均安装有多个相互平行的卡位凸块，且每个支撑板内部均活动设有与操作杆固定连接的支撑杆，支撑板内部安装有多个相互平行的滑杆，每个所述滑杆均贯穿支撑杆，所述支撑杆上固定设有多个锯齿条，每个所述锯齿条的部分段体对应设于卡位凸块内部，且卡位凸块内部位于锯齿条的两侧均啮合有齿轮，每个所述齿轮上均固定设有卡销，安装柱上套设有饲料槽体，且安装柱贯穿饲料槽体内部的贯穿槽，所述饲料槽体的底面设有多个卡位凹槽，所述卡位凹槽的两侧槽壁上均设有销槽。
优选的，所述支撑板至少设有三个，以安装柱为中心呈等角度辐射状排列。
优选的，所述卡位凸块在每个支撑板上均至少设有两个，呈线性等距离排列。
优选的，所述卡位凹槽的个数和卡位凸块的个数相等，二者之间相互对应且二者的尺寸相互匹配。
优选的，所述销槽和卡销相互对应，且二者的尺寸相互匹配。
与现有技术相比，本实用新型的有益效果是：该装置在安装柱上安装多个支撑板，在支撑板上设置多个卡位凸块，并将饲料槽体套设于安装柱上，通过饲料槽体底面的卡位凹槽和支撑板上的卡位凸块之间的对应卡接，实现饲料槽体的初步固定，在安装柱内部的内嵌槽内活动设置操作杆，并在支撑板内设置与操作杆固定连接的支撑杆，通过操作杆的移动带动支撑杆的移动，从而实现支撑杆上的锯齿条的移动，通过锯齿条带动两侧的齿轮及其上的卡销的展开，实现卡销和销槽之间的卡接，达到进一步对饲料槽体的固定安装的效果，该装置操作便捷迅速，实用性较强。
附图说明

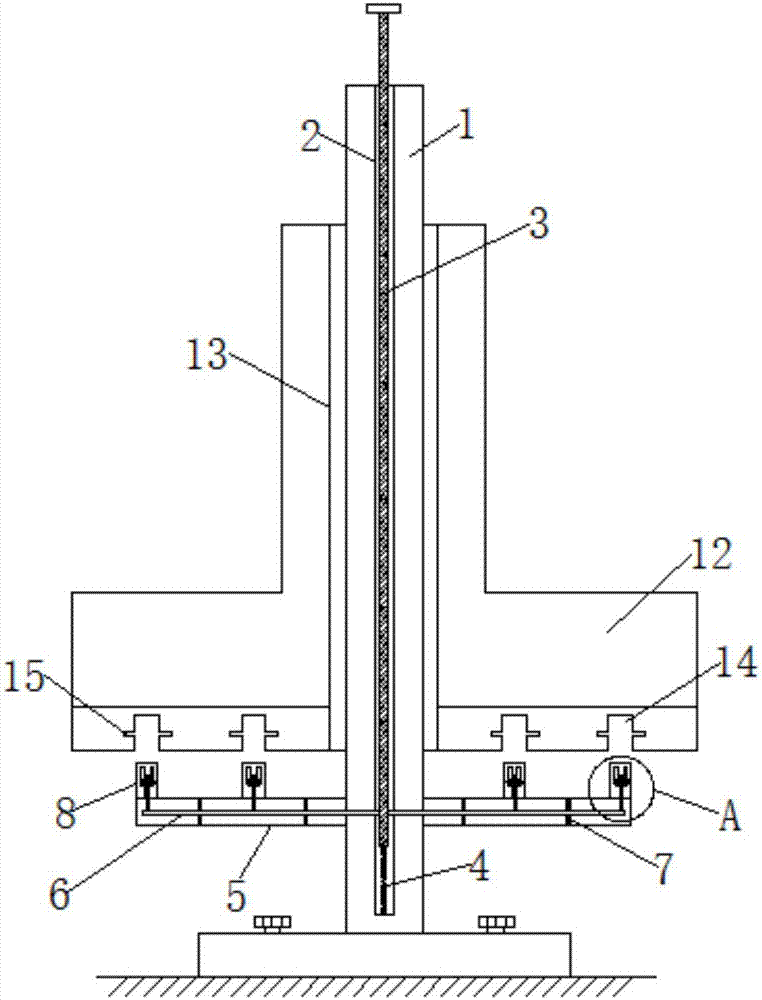

图1为本实用新型结构示意图；
图2为本实用新型图1中A处放大图。
图中：安装柱1、内嵌槽2、操作杆3、压缩弹簧4、支撑板5、支撑杆6、滑杆7、卡位凸块8、锯齿条9、卡销10、齿轮11、饲料槽体12、贯穿槽13、卡位凹槽14、销槽15。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-2，本实用新型提供一种技术方案：
一种便于安装的饲料槽，包括安装底座，安装底座上固定安装有安装柱1，安装柱1内部设有内嵌槽2，内嵌槽2内活动设有操作杆3，操作杆3的部分杆体位于内嵌槽2外部，且操作杆3的底面和内嵌槽2的底面之间连接有压缩弹簧4，安装柱1上固定安装有若干支撑板5，支撑板5至少设有三个，以安装柱1为中心呈等角度辐射状排列，支撑板5内部中空，且支撑板5与内嵌槽2之间相互连通，每个支撑板5顶面均安装有多个相互平行的卡位凸块8，卡位凸块8在每个支撑板5上均至少设有两个，呈线性等距离排列，且每个支撑板5内部均活动设有与操作杆3固定连接的支撑杆6，支撑板5内部安装有多个相互平行的滑杆7，每个滑杆7均贯穿支撑杆6，支撑杆6上固定设有多个锯齿条9，每个锯齿条9的部分段体对应设于卡位凸块8内部，且卡位凸块8内部位于锯齿条9的两侧均啮合有齿轮11，每个齿轮11上均固定设有卡销10，安装柱1上套设有饲料槽体12，且安装柱1贯穿饲料槽体12内部的贯穿槽13，饲料槽体12的底面设有多个卡位凹槽14，卡位凹槽14的个数和卡位凸块8的个数相等，二者之间相互对应且二者的尺寸相互匹配，卡位凹槽14的两侧槽壁上均设有销槽15，销槽15和卡销10相互对应，且二者的尺寸相互匹配。
将饲料槽体12套设在安装柱1上，使安装柱1上的支撑板5上的卡位凸块8对应插入至饲料槽体12底面的卡位凹槽14内，实现饲料槽体12的初步固定，向上拉动操作杆3，操作杆3的移动带动固定在其上的支撑杆6上移，支撑杆6的上移带动其上的锯齿条9上移，锯齿条9的移动带动两侧的齿轮11转动，齿轮11的转动带动其上的卡销10慢慢展开，至卡销10对应卡入卡位凹槽14侧壁上的销槽15内，即可实现对饲料槽体12的固定安装，且在压缩弹簧4的向上的弹力作用下，实现卡销10始终保持展开的状态，保证了饲料槽体12安装的牢固和稳定。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
