技术领域
本实用新型涉及喂食器技术领域，具体为一种固液分置式喂食器。
背景技术
随着人们物质生活的极大丰富，越来越多的人选择在家中饲养宠物，饲养宠物首先要解决的问题就是需要定期对其进行喂养，因而各式各样的喂食器就随之诞生，但现有的喂食器一般只能供应固体饲料，宠物的日常饮水需要单独进行，这样就相对比较麻烦，鉴于此，我们提出一种固液分置式喂食器。
实用新型内容
本实用新型的目的在于提供一种固液分置式喂食器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种固液分置式喂食器，包括支撑架，所述支撑架上通过多个固定件安装有搅拌筒，支撑架的顶端安装有料仓，所述搅拌筒和料仓之间通过下料管连接，搅拌筒的底面设有出料管，所述出料管的正下方安装有盛料槽，所述盛料槽的两侧均活动安装有盛液槽，所述搅拌筒的两侧面均固定设有多个固定安装杆，所述固定安装杆内设有U型槽，所述U型槽的两侧壁之间安装有中间固定块，所述中间固定块的两侧均设有转轴，所述转轴的两端均滑动设于U型槽侧壁上的滑槽内，且转轴上固定有两个相互对称的夹持块，转轴上位于两个所述夹持块之间的位置转动设有转环，所述转环和中间固定块之间连接有弹簧，搅拌筒的两侧均设有L型固定板，所述L型固定板的竖直段板体内设有多个安装槽，所述固定安装杆贯穿安装槽，且L型固定板上固定有水箱，所述水箱的底面设有出水管，所述出水管和盛液槽相对应。
优选的，所述固定件内均设有对接槽。
优选的，所述L型固定板的水平段板体嵌套安装于对接槽内。
优选的，所述夹持块的长度大于安装槽的直径，夹持块的宽度小于固定安装杆的直径。
优选的，所述安装槽在每个L型固定板的竖直段板体内均设有两排，每排均至少设有三个，且呈线性等距离排列。
与现有技术相比，本实用新型的有益效果是：该装置在支撑架上安装搅拌筒，在搅拌筒的两侧设置L型固定板，通过L型固定板卡嵌在固定件内部的对接槽内，实现L型固定板及其上的水箱在支撑架上的初步固定，通过将搅拌筒两侧面的固定安装杆内的夹持块先收拢至U型槽内，可实现固定安装杆对应插入L型固定板内的安装槽内，再拉开两个转轴并转动转轴至夹持块展开，在弹簧的拉力作用下可实现两个夹持块对L型固定板的夹持固定，从而实现L型固定板及其上的水箱在支撑架上的安装，实现该喂食器的固体饲料和水分的同时分置式供应。
附图说明

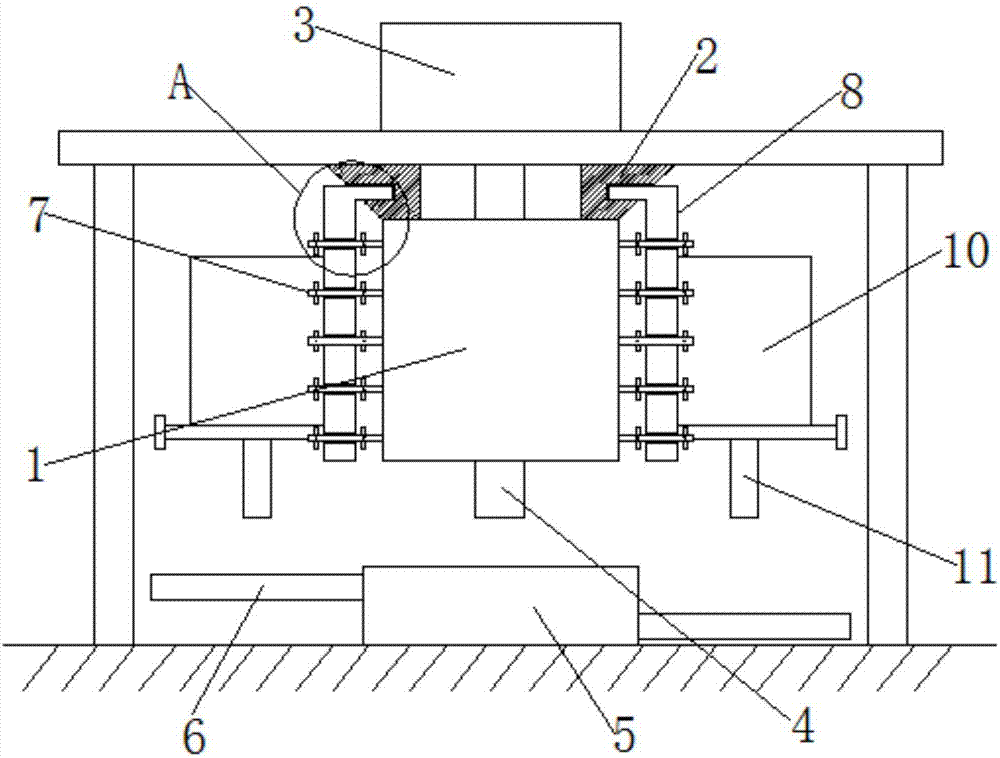

图1为本实用新型结构示意图；
图2为本实用新型图1中A处放大图；
图3为本实用新型固定安装杆俯视图。
图中：搅拌筒1、固定件2、料仓3、出料管4、盛料槽5、盛液槽6、固定安装杆7、L型固定板8、安装槽9、水箱10、出水管11、U型槽12、中间固定块13、转轴14、夹持块15、转环16、弹簧17、对接槽18。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：
一种固液分置式喂食器，包括支撑架，支撑架上通过多个固定件2安装有搅拌筒1，固定件2内均设有对接槽18，支撑架的顶端安装有料仓3，搅拌筒1和料仓3之间通过下料管连接，搅拌筒1的底面设有出料管4，出料管4的正下方安装有盛料槽5，盛料槽5的两侧均活动安装有盛液槽6，搅拌筒1的两侧面均固定设有多个固定安装杆7，固定安装杆7内设有U型槽12，U型槽12的两侧壁之间安装有中间固定块13，中间固定块13的两侧均设有转轴14，转轴14的两端均滑动设于U型槽12侧壁上的滑槽内，且转轴14上固定有两个相互对称的夹持块15，夹持块15的长度大于安装槽9的直径，夹持块15的宽度小于固定安装杆7的直径，转轴14上位于两个夹持块15之间的位置转动设有转环16，转环16和中间固定块13之间连接有弹簧17，搅拌筒1的两侧均设有L型固定板8，L型固定板8的水平段板体嵌套安装于对接槽18内，L型固定板8的竖直段板体内设有多个安装槽9，安装槽9在每个L型固定板8的竖直段板体内均设有两排，每排均至少设有三个，且呈线性等距离排列，固定安装杆7贯穿安装槽9，且L型固定板8上固定有水箱10，水箱10的底面设有出水管11，出水管11和盛液槽6相对应。
先转动固定安装杆7内部的两个转轴14，使得转轴14上的夹持块15保持与固定安装杆7相互平行的位置，将L型固定板8的水平段板体对应插入至固定件2内的对接槽18内，此时L型固定板8内的安装槽9和固定安装杆7相对应，将固定安装杆7对应插入至安装槽9内，再向两边拉动转轴14，使两个转轴14位于安装槽9的两侧位置，转动转轴14至其上的夹持块15达到与固定安装杆7垂直状态，松开转轴14，在弹簧17的弹力作用下，转轴14及其上的夹持块15向L型固定板8的位置移动，最终紧紧夹持在L型固定板8的两侧，实现L型固定板8在支撑架上的固定安装，从而达到该喂食器固体饲料和水分的同时分置式供应。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
