技术领域
本实用新型涉及电器技术领域，尤其涉及一种电风扇的旋转定位机构。
背景技术
电风扇的旋转定位是通过摆头机构实现的。摆头机构主要由减速箱、摇摆连杆和控制机构组成。减速箱将电机的高转速降至5—6转/分钟。摇摆连杆机构由摆线马达、连杆和摇摆组成，它通过曲轴连接传动，以摇摆定位，使风扇头沿弧线轨迹运动。有的风扇是由一个低速同步电机实现减速的。
传统的摇摆旋转定位机构部稳定，电风扇长负荷运行使用经常导致旋转定位机构损坏，导致用户使用的风扇不能摇头，不能满足人们的需求。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种电风扇的旋转定位机构。
为了实现上述目的，本实用新型采用了如下技术方案：
一种电风扇的旋转定位机构，包括底座，所述底座顶部一侧设有支撑柱，支撑柱底部开设有第一通孔，底座的上方设有与底座平行设置的活动块，且活动块贯穿第一通孔并延伸至第一通孔的两侧，底座的顶部另一侧设有摆线马达，摆线马达靠近活动块的一侧设有第一导电片，活动块靠近第一导电片的一侧设有与第一导电片相适配的第二导电片，活动块的一侧焊接有齿条，齿条上啮合连接有齿轮，支撑柱的顶端设有横梁，横梁位于齿轮的正上方，横梁上固定安装有轴承座，轴承座上转动安装有转轴，且转轴的底端与齿轮固定套接，转轴的顶端连接有转杆，转轴的一侧设有位于横梁顶部的固定块，固定块滑动连接有与横梁平行设置的拉杆，且拉杆的两端延伸至固定块的两侧，转轴靠近拉杆的一侧设有卡槽，且拉杆靠近卡槽的一端活动设于卡槽内，位于固定块与转轴之间的拉杆上还分别套接有卡簧和限位卡圈，且卡簧的一端与固定块固定连接，卡簧的一端与限位卡圈固定连接，拉杆通过卡簧与卡槽固定。
优选的，所述固定块上开设有第二通孔，且拉杆滑动贯穿第二通孔并延伸至第二通孔的外侧。
优选的，所述横梁上设有安装孔，轴承座固定安装于安装孔内。
优选的，所述拉杆的表面设有防滑纹。
优选的，所述活动块的长度大于齿条的长度。
优选的，所述第二导电片电性连接有位于底座上的蓄电池。
优选的，所述活动块上还设有限位块，且限位块位于齿条与支撑柱之间。
与现有技术相比，本实用新型的有益效果是：
本实用新型改变了传统的结构，通过第一通孔、活动块、第二导电片、拉杆、固定块、卡簧、卡槽、转杆、轴承座、转轴、第一导电片、第二导电片、齿轮、齿条、限位卡圈以及限位块相互配合，可以使电风扇能够更好的旋转摇头和定位，有利于电风扇长负荷运行使用，满足了人们的需求。
附图说明

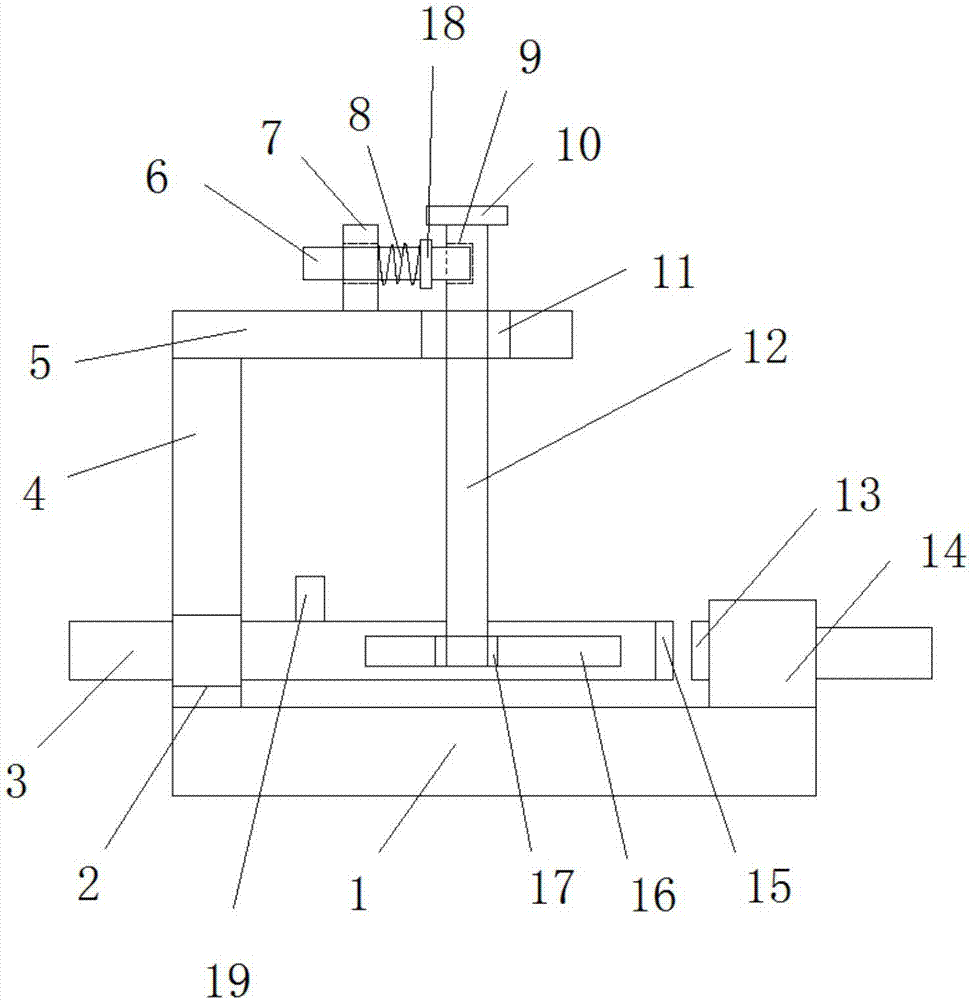

图1为本实用新型提出的一种电风扇的旋转定位机构的主视结构示意图；
图2为本实用新型提出的一种电风扇的旋转定位机构的局部结构示意图。
图中：1底座、2第一通孔、3活动块、4支撑柱、5第二导电片、6拉杆、7固定块、8卡簧、9卡槽、10转杆、11轴承座、12转轴、13第一导电片、14摆线马达、15第二导电片、16齿条、17齿轮、18限位卡圈、19限位块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，一种电风扇的旋转定位机构，包括底座1，底座1顶部一侧设有支撑柱4，支撑柱4底部开设有第一通孔2，底座1的上方设有与底座1平行设置的活动块3，且活动块3贯穿第一通孔2并延伸至第一通孔2的两侧，底座1的顶部另一侧设有摆线马达14，摆线马达14靠近活动块3的一侧设有第一导电片13，活动块3靠近第一导电片13的一侧设有与第一导电片13相适配的第二导电片15，活动块3的一侧焊接有齿条16，齿条16上啮合连接有齿轮17，支撑柱4的顶端设有横梁5，横梁5位于齿轮17的正上方，横梁5上固定安装有轴承座11，轴承座11上转动安装有转轴12，且转轴12的底端与齿轮17固定套接，转轴12的顶端连接有转杆10，转轴12的一侧设有位于横梁5顶部的固定块7，固定块7滑动连接有与横梁5平行设置的拉杆6，且拉杆6的两端延伸至固定块7的两侧，转轴12靠近拉杆6的一侧设有卡槽9，且拉杆6靠近卡槽9的一端活动设于卡槽9内，位于固定块7与转轴12之间的拉杆6上还分别套接有卡簧8和限位卡圈18，且卡簧8的一端与固定块7固定连接，卡簧8的一端与限位卡圈18固定连接，拉杆6通过卡簧8与卡槽9固定，固定块7上开设有第二通孔，且拉杆6滑动贯穿第二通孔并延伸至第二通孔的外侧，横梁5上设有安装孔，轴承座11固定安装于安装孔内，拉杆6的表面设有防滑纹，活动块3的长度大于齿条16的长度，第二导电片15电性连接有位于底座1上的蓄电池，活动块3上还设有限位块19，且限位块19位于齿条16与支撑柱4之间。
本实用新型中，使用时拉杆6向外侧拉住，拉杆6与卡槽9分离时，旋转转杆10，转杆10带动转轴12旋转，转轴12带动齿轮17旋转，齿轮17旋转带动齿条16移动，由于齿条16设在活动块3上的，所以齿轮17旋转最终带动活动块3移动，当活动块3上的第二导电片15与摆线马达14上的第一导电片13连接的时候，摆线马达14开始通电工作，拉杆6与卡槽9的相对位置是设定好的，此时，松开拉杆6，拉杆6在卡簧8的作用下刚好卡在卡槽9内，这样摆线马达14开始通电工作，这样电风扇便可以旋转摇头供人们使用了；当需要定位的时候，拉杆6向外侧拉住，拉杆6与卡槽9分离时，旋转转杆10，再齿轮17旋转带动齿条16移动，使活动块3上的第二导电片15与摆线马达14上的第一导电片13分离断电，转杆10旋转到限位块19的位置停止旋转时，拉杆6松开，卡簧8复位，拉杆6刚好卡入卡槽9内，这样电风扇便可止转定位，方便人们使用。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
