技术领域
本实用新型涉及土壤检测采样器技术领域，尤其涉及一种农业种植土壤检测采样器。
背景技术
现代农业种植对土壤内的养分要求越来越高，只有土壤内有充足的养分，才能保证农作物的产量和质量，因此对土壤的检测就成了技术人员掌握土壤养分含量的主要途径，通常现在都采用取样的方式对土壤进行检测，目前大部分的土壤检测取样器都采用人工按压的方法把取样瓶按压进土壤内，然后取出取样瓶，然后用取样瓶内的土壤进行检测，这种方法技术人员在按压取样瓶的过程中非常费力，而且很难把取样瓶按压到土壤深处，这样深层的土壤的样品很难被采集到，所以本实用新型就以上缺点提出了改进方法。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种农业种植土壤检测采样器。
为了实现上述目的，本实用新型采用了如下技术方案：
一种农业种植土壤检测采样器，包括支座，所述支座顶部开设有方形通孔，方形通孔内滑动安装有活动杆，且活动杆的两端均延伸至方形通孔外，支座的顶部位于方形通孔的一侧对称安装有两个支架，活动杆靠近支架的一侧焊接有齿条，齿条滑动安装在方形通孔内，且齿条的两端均延伸至方形通孔外，所述方形通孔的两侧内壁均开设有滑槽，活动杆的两侧均固定安装有条型滑块，条形滑块滑动安装在滑槽内，且条型滑块的两侧均延伸至滑槽外，两个支架之间转动安装有转轴，转轴上固定套设有齿轮，齿轮与齿条啮合，所述转轴内位于齿轮的一侧滑动安装有把手，且把手的两端均延伸至转轴外，所述活动杆的底端固定安装有底部为开口的采样瓶。
优选的，所述支座的顶部位于方形通孔一侧焊接有固定块，固定块上开设有螺孔，螺孔内螺纹安装有螺钉，螺钉靠近齿条的一端与活动杆远离支架的一侧紧固配合。
优选的，所述支座底部四角均安装有地脚，地脚远离支座的一端滚动安装有万向轮。
优选的，所述转轴为中空结构，且转轴的一侧内壁上开设有第一通孔，把手滑动安装在第一通孔内，且把手两端均延伸至第一通孔外。
优选的，所述采样瓶的底部开口的径长小于取样瓶的瓶身径长，采样瓶的表面环形开设有第二通孔，第二通孔的数量为三到五个。
与现有技术相比，本实用新型的有益效果是：
本实用新型中，通过支座、方形通孔、活动杆、支架、齿条、滑槽、条型滑块、转轴、齿轮、把手、采样瓶共同构建了一种农业种植土壤检测采样器，通过以上结构的配合很轻松地实现了对土壤的取样，减少了技术人员的工作量，而且可以根据检测的需求采集不同深度的土壤样品，本实用新型结构简单，操作方便，不仅减小了技术人员的工作量而且还可以根据检测需求采集不同深度的土壤，对提高土壤检测的准确性起到了一定的效果。
附图说明

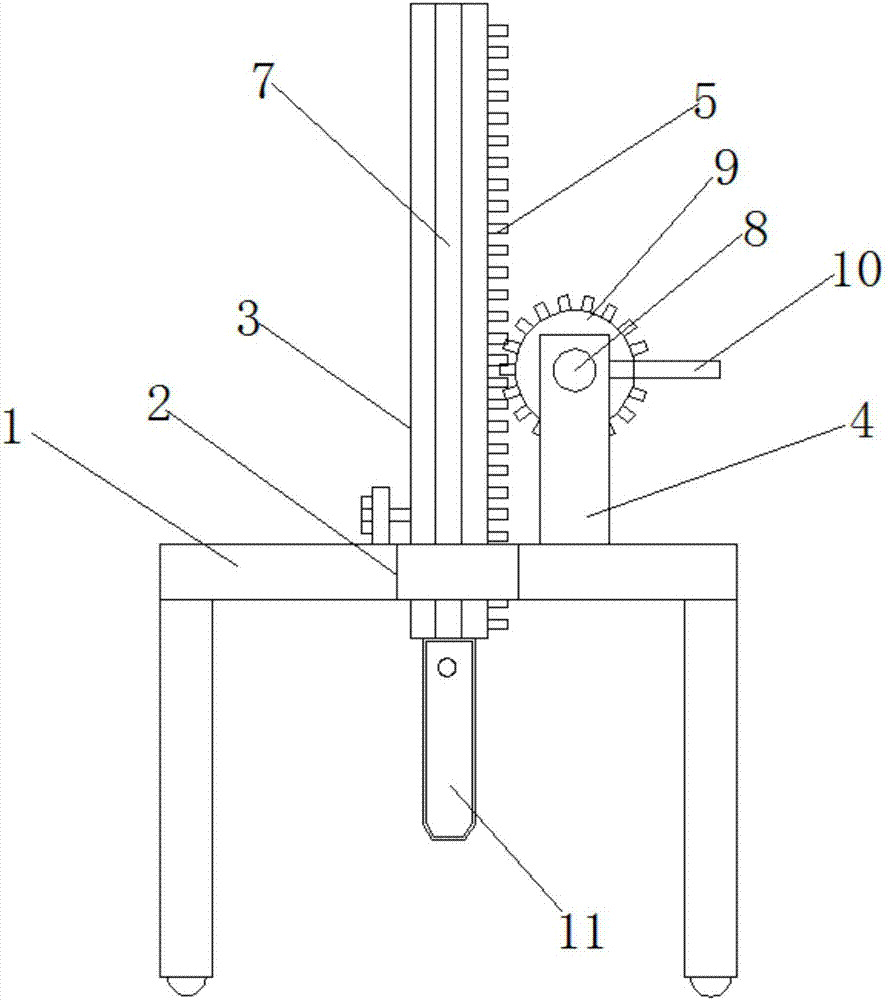

图1为本实用新型提出的一种农业种植土壤检测采样器的主视结构示意图；
图2为本实用新型提出的一种农业种植土壤检测采样器的俯视结构示意图。
图中：1支座、2方形通孔、3活动杆、4支架、5齿条、6滑槽、7条型滑块、8转轴、9齿轮、10把手、11采样瓶。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，一种农业种植土壤检测采样器，包括支座1，支座1顶部开设有方形通孔2，方形通孔2内滑动安装有活动杆3，且活动杆3的两端均延伸至方形通孔2外，支座1的顶部位于方形通孔2的一侧对称安装有两个支架4，活动杆3靠近支架4的一侧焊接有齿条5，齿条5滑动安装在方形通孔2内，且齿条5的两端均延伸至方形通孔2外，方形通孔2的两侧内壁均开设有滑槽6，活动杆3的两侧均固定安装有条型滑块7，条形滑块7滑动安装在滑槽6内，且条型滑块7的两侧均延伸至滑槽6外，两个支架4之间转动安装有转轴8，转轴8上固定套设有齿轮9，齿轮9与齿条5啮合，转轴8内位于齿轮9的一侧滑动安装有把手10，且把手10的两端均延伸至转轴8外，活动杆3的底端固定安装有底部为开口的采样瓶11，支座1的顶部位于方形通孔2一侧焊接有固定块，固定块上开设有螺孔，螺孔内螺纹安装有螺钉，螺钉靠近齿条5的一端与活动杆3远离支架4的一侧紧固配合，支座1底部四角均安装有地脚，地脚远离支座1的一端滚动安装有万向轮，转轴8为中空结构，且转轴8的一侧内壁上开设有第一通孔，把手10滑动安装在第一通孔内，且把手10两端均延伸至第一通孔外，采样瓶11的底部开口的径长小于取样瓶11的瓶身径长，采样瓶11的表面环形开设有第二通孔，第二通孔的数量为三到五个。
本实用新型中，当需要对土壤进行采样时，首先推动支座1，把采样器移动到种植田内，当需要采集浅土层的土壤样时，先松开螺钉，然后逆时针转动把手10，把手10带动齿轮9转动，齿轮9带动齿条5往下移动，采样瓶11也缓缓的进入土里，当达到目标深度时，顺时针转动把手10，把采样瓶11升至土壤表面上方，然后取出取样瓶11内的土壤，当需要采集深土层的土壤样时，逆时针转动把手10当采样瓶11进入到浅土层时，继续逆时针转动把手10，使采样瓶11进入更深的土层，此时浅土层进入到采样瓶11内的土通过第二通孔排出采样瓶11，这样就采集到了深土层的土壤样品了。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
