技术领域
本实用新型涉及电容加工技术领域，尤其涉及用于电容外壳的切口装置。
背景技术
电容器简称为电容，用字母C表示，是电子设备中大量使用的电子元件之一，广泛应用于电路中的隔直通交，耦合，旁路，滤波，调谐回路，能量转换，控制等方面。随着科学技术的进步和社会的发展，电容的需求量越来越多，同时，对电容的质量要求也越来越高以保证电子设备的质量，现有的电容器生产领域中，电容器的外壳为很重要的一部分，现有的电容器外壳加工时，一次只能装夹和加工一个，加工效率低，为此我们提出一种用于电容外壳的切口装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的用于电容外壳的切口装置。
为了实现上述目的，本实用新型采用了如下技术方案：
用于电容外壳的切口装置，包括底板，所述底板的顶端一侧通过螺钉固定有推杆电机，推杆电机的输出轴连接有第二夹持块，第二夹持块滑动连接在底板上，第二夹持块的顶端设有第一夹持块，第二夹持块和第一夹持块相互靠近的一侧均开有多个均匀分布的夹持槽，第二夹持块的两侧侧壁上均通过螺钉固定有气缸，气缸的活塞杆焊接有第一夹持块，第二夹持块远离推杆电机的一侧设有两个支撑柱，支撑柱焊接在底板上，两个支撑柱之间焊接有水平设置的横杆，横杆的顶端设有齿条，横杆的外部套接有活动框架，活动框架的一侧外壁上通过螺钉固定有第一电动机，第一电动机的输出轴连接有齿轮，齿轮位于活动框架的内部，齿轮与齿条相互啮合，活动框架的底端焊接有固定架，固定架上固定有第二电动机，第二电动机的输出轴连接有切割刀头。
优选的，所述第二夹持块的底端设有两个滑块，底板的顶端开有两个滑槽，滑块滑动连接在滑槽内。
优选的，所述第一夹持块的两侧侧壁上均焊接有固定块，气缸的活塞杆焊接有固定块。
优选的，所述横杆、第一夹持块和第二夹持块相互平行。
优选的，所述夹持槽的侧壁上粘连有橡胶板，橡胶板上开有防滑纹。
优选的，所述活动框架的底端通过支架固定有第三电动机，第三电动机位于第二电动机的一侧，第三电动机的输出轴连接有砂布轮。
本实用新型的有益效果：通过底板、推杆电机、第一夹持块、滑槽、夹持槽、第二夹持块和气缸的设置，能够一次装夹多个电容器外壳，方便对电容器外壳的加工，加工效率高；通过支撑柱、横杆、活动框架、第一电动机、齿条、齿轮、第二电动机、切割刀头、第三电动机和砂布轮的设置，能够带动切割刀头和砂布部运动，不断对多个电容器外壳进行切割和打磨，切割效果好，本装置能够一次装夹多个电容器外壳，加工效率高，加工效果好。
附图说明

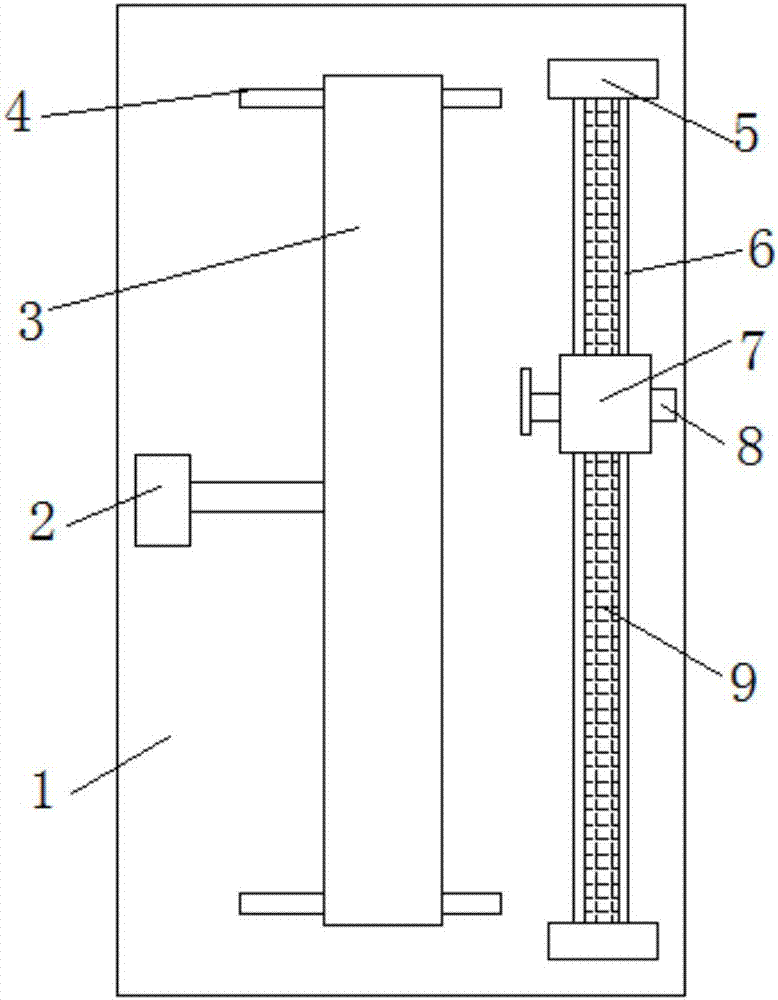

图1为本实用新型提出的用于电容外壳的切口装置的结构示意图；
图2为本实用新型提出的用于电容外壳的切口装置的局部结构示意图；
图3为本实用新型提出的用于电容外壳的切口装置的第一夹持块、第二夹持块和气缸的结构示意图。
图中：1底板、2推杆电机、3第一夹持块、4滑槽、5支撑柱、6横杆、7活动框架、8第一电动机、9齿条、10齿轮、11第二电动机、12切割刀头、13夹持槽、14第二夹持块、15气缸。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-3，用于电容外壳的切口装置，包括底板1，底板1的顶端一侧通过螺钉固定有推杆电机2，推杆电机2的输出轴连接有第二夹持块14，第二夹持块14滑动连接在底板1上，第二夹持块14的顶端设有第一夹持块3，第二夹持块14和第一夹持块3相互靠近的一侧均开有多个均匀分布的夹持槽13，第二夹持块14的两侧侧壁上均通过螺钉固定有气缸15，气缸15的活塞杆焊接有第一夹持块14，第二夹持块14远离推杆电机2的一侧设有两个支撑柱5，支撑柱5焊接在底板1上，两个支撑柱5之间焊接有水平设置的横杆6，横杆6的顶端设有齿条9，横杆6的外部套接有活动框架7，活动框架7的一侧外壁上通过螺钉固定有第一电动机8，第一电动机8的输出轴连接有齿轮10，齿轮10位于活动框架7的内部，齿轮10与齿条9相互啮合，活动框架7的底端焊接有固定架，固定架上固定有第二电动机11，第二电动机11的输出轴连接有切割刀头12，第二夹持块14的底端设有两个滑块，底板1的顶端开有两个滑槽4，滑块滑动连接在滑槽4内，第一夹持块14的两侧侧壁上均焊接有固定块，气缸15的活塞杆焊接有固定块，横杆6、第一夹持块3和第二夹持块14相互平行，夹持槽13的侧壁上粘连有橡胶板，橡胶板上开有防滑纹，活动框架12的底端通过支架固定有第三电动机，第三电动机位于第二电动机11的一侧，第三电动机的输出轴连接有砂布轮。
工作原理：将多个电容器外壳放入在第二夹持块14顶端的夹持槽13中，气缸15带动第一夹持块3向下运动，对多个电容器外壳进行夹持，推杆电机2带动第二夹持块14靠近切割刀头12，滑块在滑槽4内滑动，第三电动机带动砂布轮转动，第二电动机11带动切割刀头12转动，第一电动机8带动齿轮10转动，齿轮10与齿条9相互啮合，带动活动框架7在横杆6上运动，从一侧到另一个，对多个电容器外壳进行加工和打磨。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
