技术领域
本实用新型涉及电风扇技术领域，尤其涉及一种具有报警功能的电风扇。
背景技术
电风扇简称电扇，也称为风扇、扇风机，是一种利用电动机驱动扇叶旋转，来达到使空气加速流通的家用电器，主要用于清凉解暑和流通空气，广泛用于家庭、办公室、商店、医院和宾馆等场所。
现有的电风扇在工作时，外界的电压过高就会对电风扇造成损伤，如果一直持续过高而没被发现，就会对电风扇造成致命的影响，从而造成电风扇的损毁，所以我们提出了一种具有报警功能的电风扇来解决上述提出的问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种具有报警功能的电风扇。
为了实现上述目的，本实用新型采用了如下技术方案：
一种具有报警功能的电风扇，包括壳体，所述壳体的顶部设有报警器，所述壳体的一侧设有开关，所述壳体的一侧内壁上固定安装有电压监测仪，所述电压监测仪的下方设有安装于壳体内壁上的安装板，所述安装板的顶部一侧设有放置槽，所述安装板的顶部一侧开设有一端设有开口的凹槽，所述凹槽远离开口的一侧内壁上开设有嵌入槽，所述嵌入槽靠近放置槽的一侧内壁上开设有与放置槽相连通的连通槽，所述放置槽的底部内壁上放置有步进电机，所述步进电机的输出轴上焊接有连接柱，且连接柱位于连通槽内，所述凹槽的底部内壁上滑动安装有凸块，所述凸块的一侧焊接有圆形柱，且圆形柱滑动安装在嵌入槽内，所述连接柱的外侧套装有齿轮，且圆形柱靠近连接柱的一侧固定安装有齿条，所述齿轮与齿条相啮合，所述凸柱远离圆形柱的一侧固定安装有第一导电片，且第一导电片的一侧设有第二导电片，所述第二导电片焊接在壳体的一侧内壁上，且第一导电片与第二导电片相适配。
优选的，所述连通槽的内壁上焊接有轴承，且轴承的内圈固定套装在连接柱上。
优选的，所述开关和步进电机之间通过导线电性连接，所述步进电机和电压监测仪之间通过导线电性连接，所述第二导电片与报警器之间通过导线电性连接。
优选的，所述第一导电片与电源之间通过导线电性连接，且开关与电源之间通过导线电性连接，所述报警器与电源之间通过导线电性连接。
优选的，所述嵌入槽的底部内壁上开设有滑槽，且圆形柱的底部转动安装有滑轮，所述滑轮与滑槽滑动连接。
优选的，所述凹槽的底部设有滑轨，且凸块的底部焊接有滑块，所述滑块与滑轨滑动连接。
与现有技术相比，本实用新型的有益效果是：通过电源、电压监测仪、导线和步进电机相配合，使得电压超过220V时，电压监测仪就会发送信号，使得控制器通过导线控制步进电机启动，通过步进电机、连接柱、圆形柱、凸块、电源、第一导电片、第二导电片、导线和报警器相配合，步进电机带动凸块移动，使得第一导电片和第二导电片相接触，形成回路，并使得报警器报警。
本实用新型结构简单，通过电压监测仪发送信号，并使得步进电机启动，从而带动第一电导片靠近第二电导片，并使得电源、导线、第一电导片、第二电导片和报警器之间形成闭合回路，从而使得报警器报警，使用方便。
附图说明

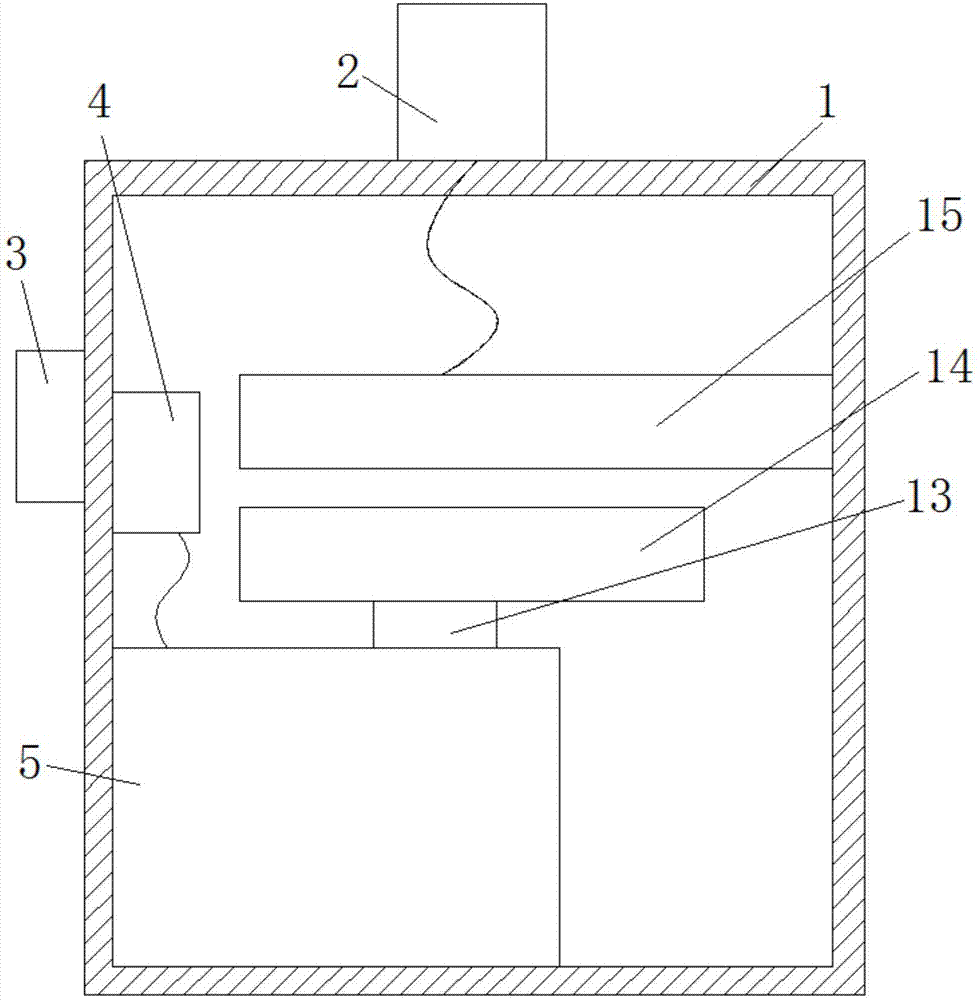

图1为本实用新型提出的一种具有报警功能的电风扇的壳体剖视图；
图2为本实用新型提出的一种具有报警功能的电风扇的安装板俯视图。
图中：1壳体、2报警器、3开关、4电压监测仪、5安装板、6放置槽、7凹槽、8嵌入槽、9连通槽、10步进电机、11连接柱、12圆形柱、13凸块、14第一导电片、15第二导电片。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，一种具有报警功能的电风扇，包括壳体1，壳体1的顶部设有报警器2，壳体1的一侧设有开关3，壳体1的一侧内壁上固定安装有电压监测仪4，电压监测仪4的下方设有安装于壳体1内壁上的安装板5，安装板5的顶部一侧设有放置槽6，安装板5的顶部一侧开设有一端设有开口的凹槽7，凹槽7远离开口的一侧内壁上开设有嵌入槽8，嵌入槽8靠近放置槽6的一侧内壁上开设有与放置槽6相连通的连通槽9，放置槽6的底部内壁上放置有步进电机10，步进电机10的输出轴上焊接有连接柱11，且连接柱11位于连通槽9内，凹槽7的底部内壁上滑动安装有凸块13，凸块13的一侧焊接有圆形柱12，且圆形柱12滑动安装在嵌入槽8内，连接柱11的外侧套装有齿轮，且圆形柱12靠近连接柱11的一侧固定安装有齿条，齿轮与齿条相啮合，凸块13远离圆形柱12的一侧固定安装有第一导电片14，且第一导电片14的一侧设有第二导电片15，第二导电片15焊接在壳体1的一侧内壁上，且第一导电片14与第二导电片15相适配，连通槽9的内壁上焊接有轴承，且轴承的内圈固定套装在连接柱11上，开关3和步进电机10之间通过导线电性连接，步进电机10和电压监测仪4之间通过导线电性连接，第二导电片15与报警器2之间通过导线电性连接，第一导电片14与电源之间通过导线电性连接，且开关3与电源之间通过导线电性连接，报警器2与电源之间通过导线电性连接，嵌入槽8的底部内壁上开设有滑槽，且圆形柱12的底部转动安装有滑轮，滑轮与滑槽滑动连接，凹槽7的底部设有滑轨，且凸块13的底部焊接有滑块，滑块与滑轨滑动连接，步进电机10的型号为HB-B3CE，电压监测仪4的型号为ZHY2-DT5-100，报警器的型号为LTE-1101，控制器的型号为FX3U-80MTES-A。
工作原理：当电压超过220V或是设定的电压值时，电压监测仪4就会发出信号，使得控制器控制步进电机10启动，因为步进电机10的输出轴与连接柱11相焊接，连接柱11又与圆形柱12相啮合，圆形柱12的一端又焊接有凸块13，凸块13的一端又固定安装有第一导电片14，第一导电片14的一侧又设有焊接于壳体1一侧内壁上的第二导电片15，所以步进电机10启动就会带动凸块13移动，并使得第一导电片14与第二导电片15相接触，又因为第一导电片14与电源通过导线电性连接，第二导电片15通过导线与报警器2电性连接，报警器2与电源之间通过导线电性连接，所以第一导电片14与第二导电片15相接触，就会使得第一导电片14、第二导电片5、报警器2、导线和电源之间形成一个闭合的回路，从而使得报警器2报警，使得容易被人发现，从而解决了电压过高而不会被发现导致电风扇损毁的问题。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
