技术领域
本实用新型涉及喷雾风扇技术领域，尤其涉及一种便于清洁的喷雾风扇。
背景技术
现有市面上的喷雾风扇，虽然可在保持风扇功能的同时，提供喷雾功能，改善环境湿度，然而喷雾风扇使用过后，需要对喷雾风扇进行清理，但是市场上的喷雾风扇上的结构安装都是固定的，不易清洗，且安装间隙小，不能调节，尤其体现在风扇本体和安装箱之间的连接轴处，清洗过程需要拆卸才能完成。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种便于清洁的喷雾风扇。
为了实现上述目的，本实用新型采用了如下技术方案：
一种便于清洁的喷雾风扇，包括底座，所述底座顶端固定安装有支撑杆，支撑杆顶端固定安装有安装箱，所述安装箱一侧活动安装有风扇本体，所述安装箱底端内壁上开设有两个滑槽，两个滑槽底端内壁上滑动安装有滑块，两个所述滑块顶端固定焊接有同一个固定座，所述固定座顶部设置有喷雾机本体，所述喷雾机本体一侧固定连接有转轴，所述安装箱靠近转轴的一侧开设有第一通孔，所述转轴转动安装在第一通孔内，且转轴远离喷雾机本体的一端固定连接在风扇本体上，所述固定座远离第一通孔的一端固定安装有固定块，所述固定块的顶端固定焊接有连接杆，所述连接杆远离固定块的一端贯穿安装箱顶端，且连接杆顶端活动安装有活动盖，所述安装箱顶端开设有第二通孔，所述第二通孔沿滑槽开设方向设置，且连接杆远离固定块的一端活动安装在第二通孔内。
优选的，所述活动盖活动套接在连接杆上，且活动盖靠近连接杆的一侧固定安装有卡具，所述安装箱顶端沿第二通孔方向等距离间隔开设有卡槽，所述卡槽与卡具相适配。
优选的，所述滑槽底端内壁上开设有滑珠槽，所述滑珠槽内壁上滑动安装有滑珠，所述滑珠与滑块相接触。
优选的，所述滑槽底端内壁上开设有限位槽，所述滑块底端固定安装有限位块，所述限位块与限位槽相适配。
优选的，所述固定座顶端固定安装有凸块，所述凸块上固定安装有橡胶皮。
优选的，所述第一通孔内壁上开设有第二滑珠槽，所述第二滑珠槽内壁上滑动安装有第二滑珠，所述第二滑珠与转轴相接触。
与现有技术相比，本实用新型的有益效果是：
本实用新型中，通过安装箱、喷雾机本体、固定座、滑槽、滑块配合使用，能够便于喷雾剂本体在安装箱底座上滑动，通过转轴、第一通孔、固定块、连接杆、活动盖、第二通孔、滑槽、滑块配合使用，能够便于控制喷雾机本体在安装箱内移动，本实用新型能够便于控制喷雾机本体在安装箱内移动，调整风扇本体与安装箱之间的距离，便于清洁。
附图说明

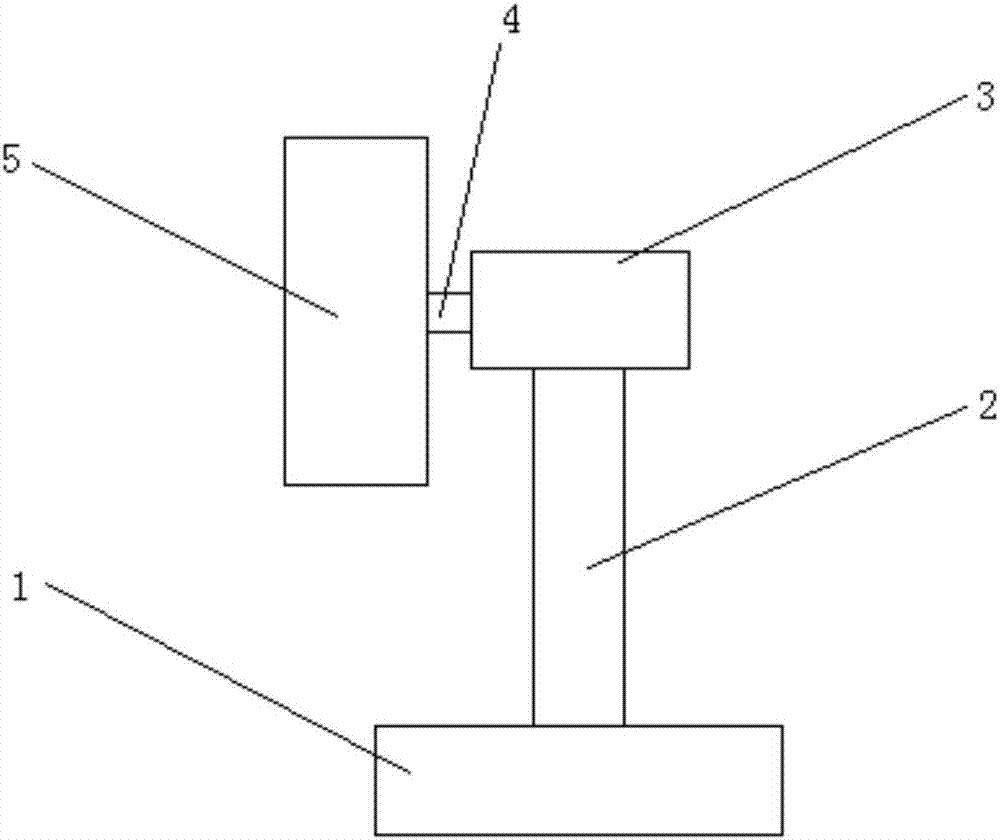

图1为本实用新型提出的一种便于清洁的喷雾风扇的结构示意图；
图2为本实用新型提出的一种便于清洁的喷雾风扇的安装箱结构示意图；
图3为本实用新型提出的一种便于清洁的喷雾风扇的安装箱内部侧视图；
图4为本实用新型提出的一种便于清洁的喷雾风扇的安装箱俯视图。
图中：1底座、2支撑杆、3安装箱、4转轴、5风扇本体、6喷雾机本体、7固定座、8滑槽、9滑块、10第一通孔、11固定块、12连接杆、13活动盖、14第二通孔。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-4，一种便于清洁的喷雾风扇，包括底座1，底座1顶端固定安装有支撑杆2，支撑杆2顶端固定安装有安装箱3，安装箱3一侧活动安装有风扇本体5，安装箱3底端内壁上开设有两个滑槽8，两个滑槽8底端内壁上滑动安装有滑块9，两个滑块9顶端固定焊接有同一个固定座7，固定座7顶部设置有喷雾机本体6，喷雾机本体6一侧固定连接有转轴4，安装箱3靠近转轴4的一侧开设有第一通孔10，转轴4转动安装在第一通孔10内，且转轴4远离喷雾机本体6的一端固定连接在风扇本体5上，固定座7远离第一通孔10的一端固定安装有固定块11，固定块11的顶端固定焊接有连接杆12，连接杆12远离固定块11的一端贯穿安装箱3顶端，且连接杆12顶端活动安装有活动盖13，安装箱3顶端开设有第二通孔14，第二通孔14沿滑槽8开设方向设置，且连接杆12远离固定块11的一端活动安装在第二通孔14内。通过安装箱3、喷雾机本体6、固定座7、滑槽8、滑块9配合使用，能够便于喷雾剂本体6在安装箱3底座上滑动，通过转轴4、第一通孔10、固定块11、连接杆12、活动盖13、第二通孔14、滑槽8、滑块9配合使用，能够便于控制喷雾机本体6在安装箱3内移动，本实用新型能够便于控制喷雾机本体6在安装箱3内移动，调整风扇本体5与安装箱3之间的距离，便于清洁。
活动盖13活动套接在连接杆12上，且活动盖13靠近连接杆12的一侧固定安装有卡具，安装箱3顶端沿第二通孔14方向等距离间隔开设有卡槽，卡槽与卡具相适配，滑槽8底端内壁上开设有滑珠槽，滑珠槽内壁上滑动安装有滑珠，滑珠与滑块9相接触，滑槽8底端内壁上开设有限位槽，滑块9底端固定安装有限位块，限位块与限位槽相适配，固定座7顶端固定安装有凸块，凸块上固定安装有橡胶皮，第一通孔10内壁上开设有第二滑珠槽，第二滑珠槽内壁上滑动安装有第二滑珠，第二滑珠与转轴4相接触。通过安装箱3、喷雾机本体6、固定座7、滑槽8、滑块9配合使用，能够便于喷雾剂本体6在安装箱3底座上滑动，通过转轴4、第一通孔10、固定块11、连接杆12、活动盖13、第二通孔14、滑槽8、滑块9配合使用，能够便于控制喷雾机本体6在安装箱3内移动，本实用新型能够便于控制喷雾机本体6在安装箱3内移动，调整风扇本体5与安装箱3之间的距离，便于清洁。
工作原理：使用中，将喷雾机本体6放入固定座7上，移动活动盖13，活动盖13带动连接杆12在第二通孔14内移动，连接杆12带动固定座7移动，固定座7带动喷雾机本体6移动，喷雾机本体6带动转轴4移动，转轴4带动风扇本体5移动，调整风扇本体5与安装箱3之间距离，达到便于清洁的目的。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
