技术领域
本实用新型涉及喂食器技术领域，具体为一种具有报警功能的喂食器。
背景技术
随着经济的发展，人们生活水平的提升，宠物越来越受人们欢迎，因此宠物成为家庭成员中的一部分，但是宠物的饮食也受到广大人群的关注，进而才能保证宠物的健康，但是传统的宠物喂食器不方便对宠物的食量进行控制或者不能定时喂养宠物，因此不能保证宠物的身体健康，还有一些喂食器就是把食物裸露在外，因此食物容易滋生细菌或者落入灰尘，宠物吃下带有细菌或者灰尘的食物，宠物就会生病，进而会影响宠物的健康，鉴于此，我们提出一种具有报警功能的喂食器。
实用新型内容
本实用新型的目的在于提供一种具有报警功能的喂食器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种具有报警功能的喂食器，包括物料储存箱、基座箱和食槽，所述物料储存箱由外箱体、内箱体和电子秤组成，所述电子秤固定放置在外箱体的内腔底端中间位置上，且内箱体套在外箱体的内侧，其中两者均未接触，所述内箱体固定放置在电子秤的上端，所述内箱体的一侧壁下端开设有排食柱，其中排食柱)上设有电磁阀门，所述基座箱的顶端固定连接物料储存箱的底端，所述基座箱的一侧壁上固定连接有食槽，所述基座箱的内腔中设有蓄电池、控制器、语音模块和定时器，所述外箱体的上端一侧壁上镶嵌有扬声器，所述蓄电池分别电性连接控制器、语音模块、定时器、扬声器、电磁阀门和电子秤，所述控制器分别电性连接语音模块、定时器、扬声器、电磁阀门和电子秤。
优选的，所述排食柱穿过外箱体，且排食柱与外箱体未接触。
优选的，所述排食柱与水平面的倾斜范围为145°到170°，且排食柱的底端到食槽内壁的距离为1-5毫米。
优选的，所述物料储存箱和基座箱为一体成型结构，所述电磁阀门在外箱体和内箱体之间。
优选的，所述外箱体在扬声器的表面铺设有纳米滤尘网。
与现有技术相比，本实用新型的有益效果是：该装置利用外箱体、内箱体和电子秤之间的相互作用，方便实现电子秤对物料储存箱内的食物进行称量，以便于记录，利用定时器，能够定时为释放食物，进而控制宠物的使用量，以保证宠物的健康，通过扬声器为释放食物时，呼唤宠物吃食，也能够警示主人添加食物，进而保证食物的充足。
附图说明

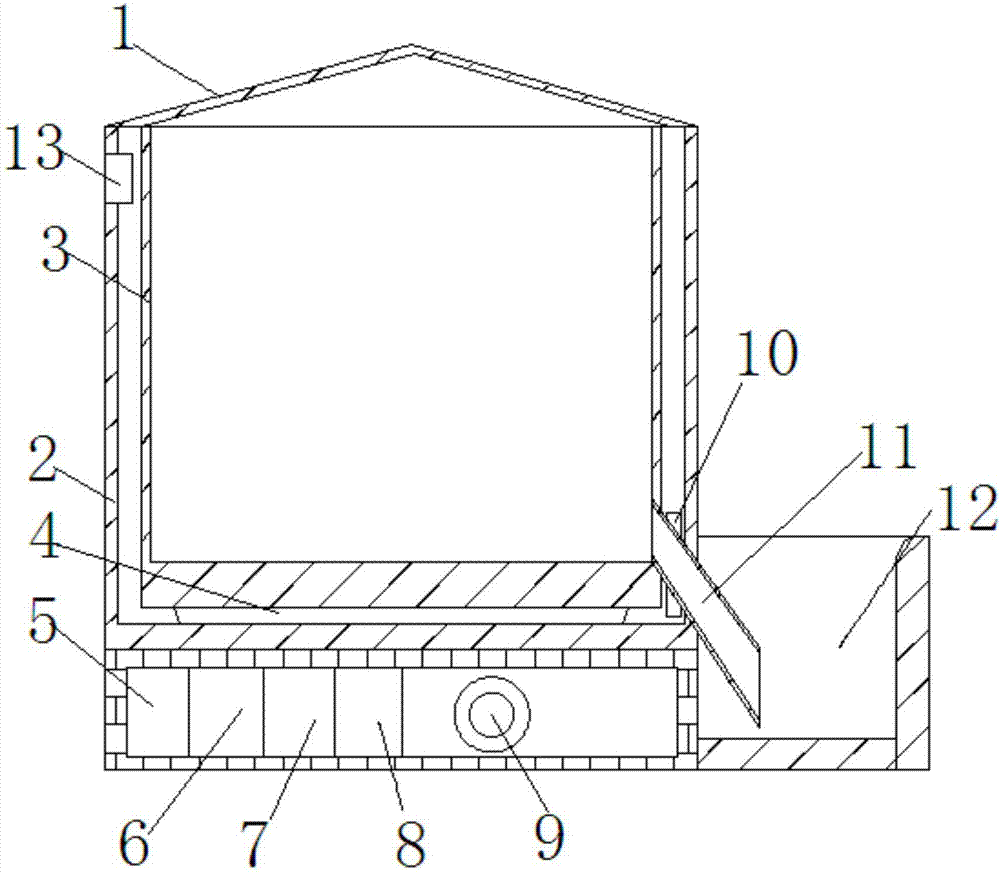

图1为本实用新型的剖视结构示意图；
图2为本实用新型的俯视结构示意图；
图3为本实用新型电性元件之间电性连接框图。
图中：物料储存箱1、外箱体2、内箱体3、电子秤4、基座箱5、蓄电池6、控制器7、语音模块8、定时器9、电磁阀门10、排食柱11、扬食槽12、声器13。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：
一种具有报警功能的喂食器，包括物料储存箱1、基座箱5和食槽12，物料储存箱1和基座箱5为一体成型结构，物料储存箱1由外箱体2、内箱体3和电子秤4组成，电子秤4固定放置在外箱体2的内腔底端中间位置上，且内箱体3套在外箱体2的内侧，其中两者均未接触，内箱体3固定放置在电子秤4的上端，内箱体3的一侧壁下端开设有排食柱11，其中排食柱11)上设有电磁阀门10，电磁阀门10在外箱体2和内箱体3之间，基座箱5的顶端固定连接物料储存箱1的底端，基座箱5的一侧壁上固定连接有食槽12，排食柱11穿过外箱体2，且排食柱11与外箱体2未接触，排食柱11与水平面的倾斜范围为145°到170°，且排食柱11的底端到食槽12内壁的距离为1-5毫米，利用外箱体2、内箱体3和电子秤4之间的相互作用，方便实现电子秤4对物料储存箱1内的食物进行称量，以便于记录，基座箱5的内腔中设有蓄电池6、控制器7、语音模块8和定时器9，外箱体2的上端一侧壁上镶嵌有扬声器13，外箱体2在扬声器13的表面铺设有纳米滤尘网，减少灰尘进入到扬声器13的内部而损坏扬声器13，蓄电池6分别电性连接控制器7、语音模块8、定时器9、扬声器13、电磁阀门10和电子秤4，控制器7分别电性连接语音模块8、定时器9、扬声器13、电磁阀门10和电子秤4，利用定时器9，能够定时为释放食物，进而控制宠物的使用量，以保证宠物的健康，通过扬声器13为释放食物时，呼唤宠物吃食，也能够警示主人添加食物，进而保证食物的充足，利用蓄电池6，方便人们对此装置的移动，放置在任意地方均可使用。
此装置在使用时，食料进入到物料储存箱1的内腔中，电子秤4承重并记下其数据，然后定时器9到达规定的时间后，控制器7控制电磁阀门10打开，然后食料从排食柱11排出进入到食槽12，此时，电子秤4随时记录并统计数量，同时控制器7控制语音模块8然后语音模块8在扬声器13内发声呼唤宠物来吃食，进而保证食物被宠物吃掉，减少食物被污染或者落下灰尘，排食柱11排出的量达到每次规定少的量时，控制器7控制电磁阀门10关闭。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
