技术领域
本实用新型涉及养殖技术领域，尤其涉及一种便于放置的饲料槽。
背景技术
饲料槽通常包括一个固定架和一个盛放槽，盛放槽固定在固定架上，而固定架无法移动，导致饲料槽的放置十分不便，若在固定架的底部安装滚轮，虽然可以使饲料槽方便移动，但是随之而来的问题又是固定架固定不牢固，容易晃动，为了解决这些问题，我们提出了一种便于放置的饲料槽。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种便于放置的饲料槽。
为了实现上述目的，本实用新型采用了如下技术方案：
设计一种便于放置的饲料槽，包括固定板、设置在固定板上方的盛放槽以及设置在固定板下方的升降板，所述固定板的四角处固定有支撑腿，所述固定板的上端面周圈设有挡板，所述盛放槽的上端面四边固定在挡板的上端，在盛放槽的两侧对称地设有四个气缸，气缸固定在固定板上，同一侧两个气缸的输出轴穿过固定板固定连接升降板的上端面两端，所述升降板共有两个，分别对称地设置在固定板的下方，两个升降板之间通过三个连接杆固定，所述升降板的两端均套接滑动连接在支撑腿上，在升降板的下方通过螺栓固定连接多个万向轮。
优选的，所述升降板的下端面上设有两排螺栓孔，方便万向轮的固定，万向轮的数量可以根据盛放槽的重量进行增减，在两个升降板下方的万向轮应该对称相等。
优选的，所述支撑腿的底部固定有防滑垫，使固定架安放不打滑。
优选的，所述盛放槽的上端面边缘设有安装板，所述安装板通过螺栓固定在挡板上，使盛放槽安装更加方便。
优选的，所述盛放槽的截面为半圆形，所述盛放槽的外侧壁与固定板、挡板共同围成安放腔，所述气缸设置在安放腔中，气缸的上端不与安放槽的外侧壁接触。
本实用新型提出的一种便于放置的饲料槽，有益效果在于：本实用新型方便移动，安放牢固，使用方便。在需要移动饲料槽的位置时，通过四个气缸同时工作将升降板往下顶，使万向轮与地面接触，防滑垫脱离地面，使固定架方便移动，当放置好后，使气缸收缩带动升降板向上，使防滑垫重新与地面接触，万向轮脱离地面，使饲料槽不会晃动，放置的更加牢固。
附图说明

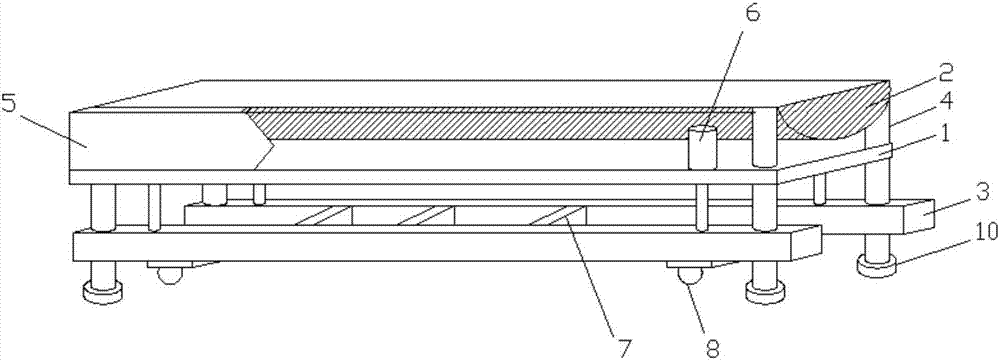

图1为本实用新型提出的一种便于放置的饲料槽的结构示意图；
图2为本实用新型提出的一种便于放置的饲料槽的升降板的下端面结构示意图；
图3为本实用新型提出的一种便于放置的饲料槽的盛放槽结构示意图；
图中：1-固定板，2-盛放槽，3-升降板，4-支撑腿，5-挡板，6-气缸，7-连接杆，8-万向轮，9-螺栓孔，10-防滑垫，11-安装板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-3，一种便于放置的饲料槽，包括固定板1、设置在固定板1上方的盛放槽2以及设置在固定板1下方的升降板3，所述固定板1的四角处固定有支撑腿4，所述固定板1的上端面周圈设有挡板5，所述盛放槽2的上端面四边固定在挡板5的上端，在盛放槽2的两侧对称地设有四个气缸6，气缸6固定在固定板1上，同一侧两个气缸6的输出轴穿过固定板1固定连接升降板3的上端面两端，所述升降板3共有两个，分别对称地设置在固定板1的下方，两个升降板3之间通过三个连接杆7固定，所述升降板3的两端均套接滑动连接在支撑腿4上，在升降板3的下方通过螺栓固定连接多个万向轮8。
所述升降板3的下端面上设有两排螺栓孔9，方便万向轮8的固定，万向轮8的数量可以根据盛放槽2的重量进行增减，在两个升降板3下方的万向轮8应该对称相等，所述支撑腿4的底部固定有防滑垫10，使固定架安放不打滑，所述盛放槽2的上端面边缘设有安装板11，所述安装板11通过螺栓固定在挡板5上，使盛放槽2安装更加方便，所述盛放槽2的截面为半圆形，所述盛放槽2的外侧壁与固定板1、挡板5共同围成安放腔，所述气缸6设置在安放腔中，气缸6的上端不与安放槽的外侧壁接触。
工作原理：在需要移动饲料槽的位置时，通过四个气缸6同时工作将升降板3往下顶，使万向轮8与地面接触，防滑垫10脱离地面，使固定架方便移动，当放置好后，使气缸6收缩带动升降板3向上，使防滑垫10重新与地面接触，万向轮8脱离地面，使饲料槽不会晃动，放置的更加牢固。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
