技术领域
本实用新型涉及盖板供送装置技术领域，尤其涉及电容器盖板供送装置。
背景技术
电容器，通常简称其容纳电荷的本领为电容，用字母C表示。定义1：电容器，顾名思义，是‘装电的容器’，是一种容纳电荷的器件。英文名称：capacitor。电容器是电子设备中大量使用的电子元件之一，广泛应用于电路中的隔直通交，耦合，旁路，滤波，调谐回路，能量转换，控制等方面。定义2：电容器，任何两个彼此绝缘且相隔很近的导体(包括导线)间都构成一个电容器。
其中一种电容器盖板为圆盘状结构，电容器在加工过程中，需要盖板进行组装，现有的盖板供送通过人工来进行排列，排成一条直线，方便下一步组装，为此，本实用新型提出电容器盖板供送装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的电容器盖板供送装置。
为了实现上述目的，本实用新型采用了如下技术方案：
电容器盖板供送装置，包括工作台，所述工作台的顶部一侧通过螺栓固定有两根支撑柱，且两根支撑柱之间留有间隙，两个支撑柱的顶部固定有盖板箱体，所述盖板箱体包括第一箱体和第二箱体，且第一箱体与第二箱体为一体成型结构，所述第一箱体的底部一侧设有出料口，所述出料口的下部设有放置盒，所述放置盒的底部设有倾斜板，所述放置盒的侧面下部设有出料口，所述出料口上连接有长方形管道，所述工作台的顶部远离支撑柱的一侧安装有传送装置，所述传送装置包括两个传送滚筒和传送带，其中，两个传送滚筒上套接有传送带，传送滚筒的侧面设有转动孔，转动孔中转动安装有转轴，且转轴与转动孔之间安装有轴承，转轴固定在轴承的内圈中，所述转轴的两侧固定有支架，其中一个传送滚筒的侧面设有皮带轮，皮带轮通过皮带与驱动电机传动连接，驱动电机安装在工作台的侧面。
优选的，所述工作台的底部四个角处均安装有支撑脚。
优选的，两个所述支撑柱之间通过螺栓安装有振动马达。
优选的，所述传送带的外表面粘接有防滑层，且防滑层采用橡胶材料。
优选的，所述第二箱体为中空的长方体结构，且第二箱体的中空腔的宽度不大于电容器盖板的直径，第一箱体的底面设有倾斜面，且倾斜面的下端设有出料口，放置盒的长度、宽度和高度均不小于电容器盖板的直径，长方形管道的高度不小于电容器盖板的厚度。
与现有技术相比，本实用新型的有益效果是：通过盖板箱体包括第一箱体和第二箱体，且第一箱体与第二箱体为一体成型结构，第一箱体的底部一侧设有出料口，出料口的下部设有放置盒，放置盒的底部设有倾斜板，出料口上连接有长方形管道，电容器盖板放在盖板箱体中的状态是竖直放置的，第一箱体的底面为倾斜设置，由于重力作用，电容器盖板向下滚动，电容器盖板进入放置盒时，撞在放置盒的内壁上，倒在放置盒的底部并沿着倾斜板和长方形管道掉在传送带的表面，从而进行供料作业，盖板一个一个呈线性排布在传送带的表面，方便组装，本实用新型结构新颖，设计巧妙，结构合理，适合推广。
附图说明

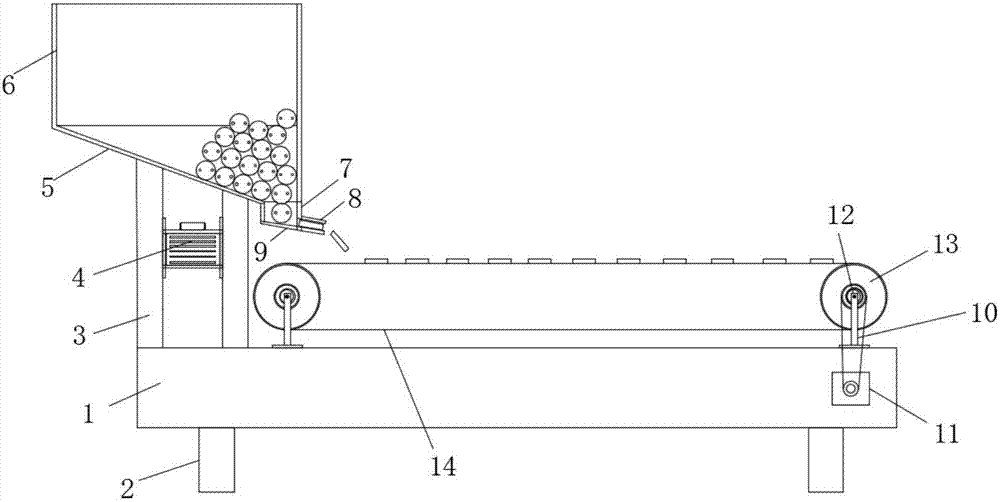

图1为本实用新型提出的电容器盖板供送装置的结构示意图；
图2为本实用新型提出的电容器盖板供送装置中盖板箱体的俯视图。
图中：1工作台、2支撑脚、3支撑柱、4振动马达、5第一箱体、6第二箱体、7放置盒、8长方形管道、9倾斜板、10支架、11驱动电机、12转轴、13传送滚筒、14传送带。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，电容器盖板供送装置，包括工作台1，工作台1的顶部一侧通过螺栓固定有两根支撑柱3，且两根支撑柱3之间留有间隙，两个支撑柱3的顶部固定有盖板箱体，盖板箱体包括第一箱体5和第二箱体6，且第一箱体5与第二箱体6为一体成型结构，第一箱体5的底部一侧设有出料口，出料口的下部设有放置盒7，放置盒7的底部设有倾斜板9，放置盒7的侧面下部设有出料口，出料口上连接有长方形管道8，工作台1的顶部远离支撑柱3的一侧安装有传送装置，传送装置包括两个传送滚筒13和传送带14，其中，两个传送滚筒13上套接有传送带14，传送滚筒13的侧面设有转动孔，转动孔中转动安装有转轴12，且转轴12与转动孔之间安装有轴承，转轴12固定在轴承的内圈中，转轴12的两侧固定有支架10，其中一个传送滚筒13的侧面设有皮带轮，皮带轮通过皮带与驱动电机11传动连接，驱动电机11安装在工作台1的侧面，通过盖板箱体包括第一箱体5和第二箱体6，且第一箱体5与第二箱体6为一体成型结构，第一箱体5的底部一侧设有出料口，出料口的下部设有放置盒7，放置盒7的底部设有倾斜板9，出料口上连接有长方形管道8，电容器盖板放在盖板箱体中的状态是竖直放置的，第一箱体5的底面为倾斜设置，由于重力作用，电容器盖板向下滚动，电容器盖板进入放置盒7时，撞在放置盒7的内壁上，倒在放置盒7的底部并沿着倾斜板9和长方形管道8掉在传送带14的表面，从而进行供料作业，本实用新型结构新颖，设计巧妙，结构合理，适合推广。
本实用新型中，工作台1的底部四个角处均安装有支撑脚2，两个支撑柱3之间通过螺栓安装有振动马达4，传送带14的外表面粘接有防滑层，且防滑层采用橡胶材料，第二箱体6为中空的长方体结构，且第二箱体6的中空腔的宽度不大于电容器盖板的直径，第一箱体5的底面设有倾斜面，且倾斜面的下端设有出料口，放置盒7的长度、宽度和高度均不小于电容器盖板的直径，长方形管道8的高度不小于电容器盖板的厚度。
本实用新型在使用时，通过盖板箱体包括第一箱体5和第二箱体6，且第一箱体5与第二箱体6为一体成型结构，第一箱体5的底部一侧设有出料口，出料口的下部设有放置盒7，放置盒7的底部设有倾斜板9，出料口上连接有长方形管道8，电容器盖板放在盖板箱体中的状态是竖直放置的，第一箱体5的底面为倾斜设置，由于重力作用，电容器盖板向下滚动，电容器盖板进入放置盒7时，撞在放置盒7的内壁上，倒在放置盒7的底部并沿着倾斜板9和长方形管道8掉在传送带14的表面，从而进行供料作业，本实用新型结构新颖，设计巧妙，结构合理，适合推广。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
