技术领域
本实用新型涉及风扇保护技术领域，具体为一种具有自动保护功能的节能风扇。
背景技术
由于夏季的到来，天气炎热，很多人们在炎热的夏季容易中暑，所以需要使用节能风扇，传统的节能风扇工作时，旋转角180°在以内，这样工作就会有死角，实用性不高，多人使用的时候效果不明显，鉴于此，针对上述问题进行研究，遂有本案产生。
实用新型内容
针对以上问题，本实用新型提供了，一种具有自动保护功能的节能风扇。
为实现上述目的，本实用新型提供如下技术方案：包括安装基座,所述安装基座上壁面安装矩形箱体，所述矩形箱体内部位空心机构且外部为矩形机构，所述矩形箱体上壁面开有一号圆形通孔，所述矩形箱体内下壁面安装且与一号圆形通孔位置相对应的一号驱动支撑架，所述一号驱动支撑架上壁面安装一号电动推杆，所述一号电动推杆一端面安装一号承载板，所述一号承载板上壁面开有环形凹槽，所述环形凹槽内安装环形滑轨，所述环形滑轨内安装一对电控小车，所述电控小车上壁面安装二号驱动支撑架，所述二号驱动支撑架上壁面安装摆动电机，所述摆动电机驱动端安装一号支撑杆，所述一号支撑杆侧壁面安装二号承载板，所述二号承载板侧壁面安装一号旋转电机，所述一号旋转电机驱动端安装一号转动轴，所述一号转动轴侧壁面安装圆环，所述圆环侧壁面安装叶片。
作为本实用新型一种优选的技术方案，所述安装基座下壁面四角处均安装垫片，所述安装基座侧壁面开有安装槽，所述安装槽内安装把手。
作为本实用新型一种优选的技术方案，所述矩形箱体侧壁面开有一对圆形凹槽，所述圆形凹槽内安装弹簧，所述弹簧一端面安装折形杆，一对所述折形杆一端面安装与一号圆形通孔相匹配的挡门。
作为本实用新型一种优选的技术方案，所述矩形箱体上壁面开有一号圆形通孔，所述一号圆形通孔内安装照明灯。
作为本实用新型一种优选的技术方案，所述二号承载板侧壁面安装与叶片相匹配的筛网挡壳。
作为本实用新型一种优选的技术方案，所述挡门上壁面开有观察口，所述观察口内安装透明玻璃。
与现有技术相比，本实用新型的有益效果是：便于人们在炎热的夏季将室内降温，便于多人使用，360°增加室内空气流通，不会有死角，实用性高。
附图说明

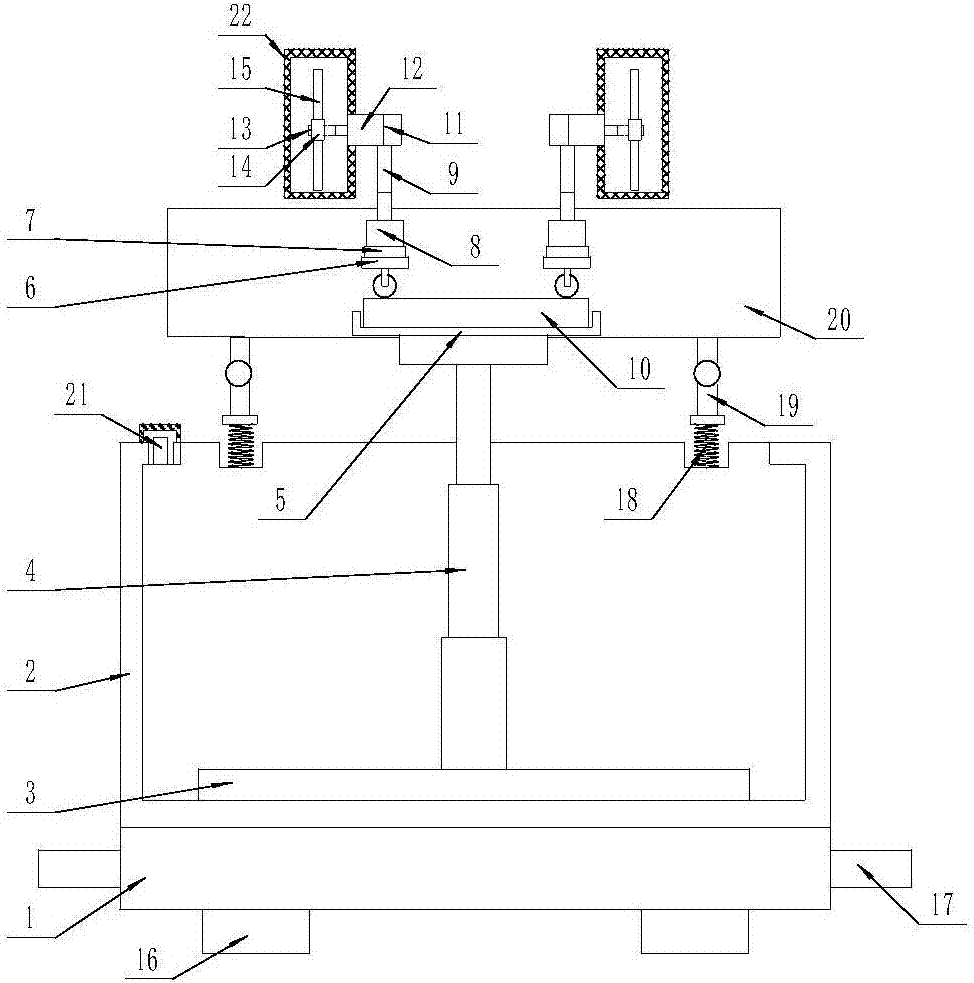

图1为本实用新型结构示意图；
图2为本实用新型侧视图；
图3为本实用新型俯视图；
图中：1-安装基座；2-矩形箱体；3-一号驱动支撑架；4-一号电动推杆；5-一号承载板；6-电控小车；7-二号驱动支撑架；8-摆动电机；9-一号支撑杆；10-环形滑轨；11-二号承载板；12-一号旋转电机；13-一号转动轴；14-圆环；15-叶片；16-垫片；17-把手；18-弹簧；19-折形杆；20-挡门；21-照明灯；22-筛网挡壳。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例：
请参阅图1、图2和图3，本实用新型提供一种技术方案：包括安装基座1,所述安装基座1上壁面安装矩形箱体2，所述矩形箱体2内部位空心机构且外部为矩形机构，所述矩形箱体2上壁面开有一号圆形通孔，所述矩形箱体2内下壁面安装且与一号圆形通孔位置相对应的一号驱动支撑架3，所述一号驱动支撑架3上壁面安装一号电动推杆4，所述一号电动推杆4一端面安装一号承载板5，所述一号承载板5上壁面开有环形凹槽，所述环形凹槽内安装环形滑轨10，所述环形滑轨10内安装一对电控小车6，所述电控小车6上壁面安装二号驱动支撑架7，所述二号驱动支撑架7上壁面安装摆动电机8，所述摆动电机8驱动端安装一号支撑杆9，所述一号支撑杆9侧壁面安装二号承载板11，所述二号承载板11侧壁面安装一号旋转电机12，所述一号旋转电机12驱动端安装一号转动轴13，所述一号转动轴13侧壁面安装圆环14，所述圆环14侧壁面安装叶片15；所述安装基座1下壁面四角处均安装垫片16，所述安装基座1侧壁面开有安装槽，所述安装槽内安装把手17；所述矩形箱体2侧壁面开有一对圆形凹槽，所述圆形凹槽内安装弹簧18，所述弹簧18一端面安装折形杆19，一对所述折形杆19一端面安装与一号圆形通孔相匹配的挡门20；所述矩形箱体2上壁面开有一号圆形通孔，所述一号圆形通孔内安装照明灯21；所述二号承载板11侧壁面安装与叶片15相匹配的筛网挡壳22；所述挡门20上壁面开有观察口，所述观察口内安装透明玻璃。
本实用新型的工作原理：本装置使用的一号电动推杆4、电控小车6、摆动电机8、一号旋转电机12均与电源电路相连接，便于本装置正常运行，在安装基座1上壁面安装的矩形箱体2内部安装一号驱动支撑架3，起到支撑的作用，同时在一号驱动支撑架3上安装的一号电动推杆4可以上下伸缩，便于通过矩形箱体2上的一号圆形通孔内伸出，同时一号电动推杆4一端面安装的一号承载板5起到支撑作用，通过在一号承载板5上壁面的圆形凹槽内的环形滑轨10上装配电控小车6，可以在环形滑轨10上移动，形成360°工作，二号驱动支撑架7起到支撑作用，用于支撑摆动电机8，摆动电机8驱动端摆动带动一号支撑杆9支撑的二号承载板11摆动，同时二号承载板11侧壁面安装的一号旋转电机12随着摆动电机8摆动而摆动，使用时将一号旋转电机12摆动从矩形箱体2内部伸出，不是使用风扇的时候放置在矩形箱体2内部，同时一号旋转电机12可以自由的旋转，带动一号旋转电机12驱动端上的一号转动轴13支撑的叶片15转动，当叶片15旋转的时候，增加空气流通，便于人们在炎热的夏季降温，垫片16便于本装置放置时更加平稳，把手17便于人们挪动本装置的时候，有很好的施力点，同时圆形凹槽内的弹簧18上安装折形杆19，弹簧18可以拉伸，同时有很好的柔韧性，通过一对折形杆19上安装的挡门20，用于遮挡一号圆形通孔，便于在不使用本风扇的时候，防止叶片15受损，照明灯21便于夜间照明，防止夜间使用本风扇的时候，由于人们疏忽碰撞，导致自己受伤，叶片15上的筛网挡壳22，防止叶片15旋转的时候，弄伤人们，威胁人们的安全，挡门20上壁面开有的观察口内安装透明玻璃，便于人们检查本风扇内部。
