技术领域
本实用新型涉及到果苗包装领域，具体涉及到一种脚踩式果苗包装装置。
背景技术
果苗远距离运输前通常都要经过包装，如梨树苗、桃树苗、苹果树苗等包装时一般将带泥土的果苗根部用袋子捆扎好，传统的果苗包装都是人工方法进行，一般需要多个人的配合才能完成，如其中需要1人撑开袋子、1人挑选合适的果苗装袋包装，这样无疑增加了果苗包装的劳动成本，因此就有了市场上的果苗包装装置，比如公告号为CN201520884743.X的专利，但是，他需要包装袋的挂口挂在挂钩上，而且有好几个，要全部挂上，比较耽误时间，影响工作效率，而且，卸下包装袋时同样要花不少时间。
实用新型内容
本实用新型所要解决的技术问题在于包装袋的连接比较麻烦，耽误时间。
为了实现上述目的，本实用新型提供的技术方案是：一种脚踩式果苗包装装置，包括进料斗，所述进料斗的下端左右两侧均连接有向下的支撑板，且两个支撑板相对的端面的上侧均设有支撑杆，两个支撑杆的内侧均设有下端向背向倾斜的转杆，且转杆的中部与支撑杆铰接连接，两个转杆的上端分别位于进料斗的下端左右两侧，所述转杆与对应的支撑板之间通过弹簧连接，且弹簧位于支撑杆的下侧，所述转杆的下端连接有向内呈圆弧形的撑板，两个撑板的下端套接有包装袋，所述支撑板上套接有滑筒，且滑筒位于支撑杆的下方，两个滑筒之间通过踏杆连接，所述转杆的上端连接有拉绳，且拉绳的另一端穿过同侧的支撑板固定在滑筒上，两个支撑板之间设有托板，且托板位于支撑杆和滑筒之间。
优选的，所述支撑板的下端设有万向轮。
优选的，两个所述滑筒向背的端面上均设有踏板。
优选的，所述托板套接在支撑板上，且托板的前端设有对应的紧固旋钮。
优选的，两个所述撑板向背的端面上均设有防滑橡皮层。
本实用新型设计，装包装袋时，下踩踏杆或者踏板，滑筒下移，从而拉动转杆的上端，转杆绕着支撑杆转动，两个撑板则会向相靠拢，这时便很容易的将包装袋套上，松开踏杆，在弹簧的作用下，两个撑板向两侧运动，从而将包装袋撑开，很方便的将包装袋套上，节约了时间，套上以后，将果苗从进料斗的上端插入，进料斗上粗下细就会防止卡住果苗，然后果苗的下端深入到包装袋的底部，继续下移，包装袋就会脱离撑板，从而落在托板上，进行包扎，在向上将果苗抽出，简单方便，减小了劳动力，降低了劳动强度，也降低了成本。
附图说明

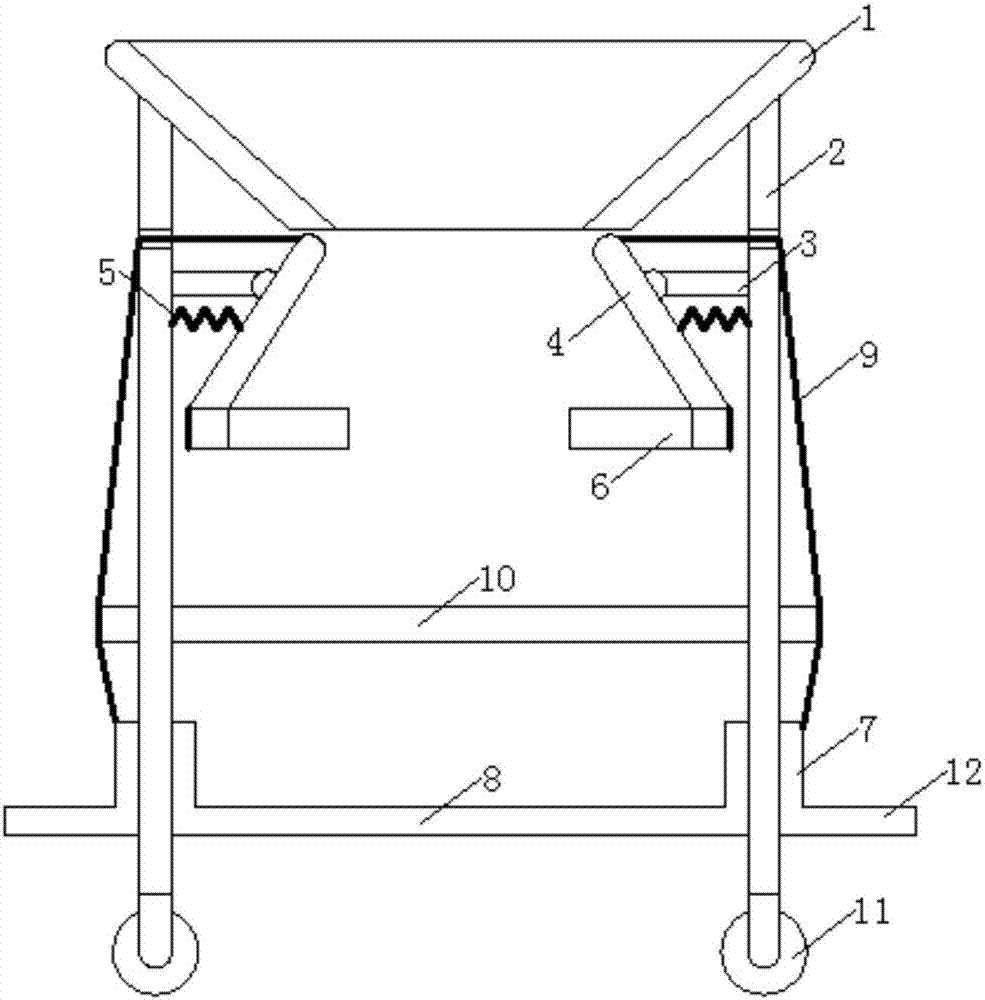

图1为本实用新型的结构示意图；
图2为本实用新型的主视图。
图中：1进料斗、2支撑板、3支撑杆、4转杆、5弹簧、6撑板、7滑筒、8踏杆、9拉绳、10托板、11万向轮、12踏板、13紧固旋钮。
具体实施方式
如图所示，一种脚踩式果苗包装装置，包括进料斗1，进料斗1相对于环状的更容易插入，不容易卡住，进料斗1的下端左右两侧均连接有向下的支撑板2，支撑板2的下端设有万向轮11，便于整体的移动，且两个支撑板2相对的端面的上侧均设有支撑杆3，两个支撑杆3的内侧均设有下端向背向倾斜的转杆4，且转杆4的中部与支撑杆3铰接连接，两个转杆4的上端分别位于进料斗1的下端左右两侧，位于进料斗1下端出口的两侧，防止阻碍果苗的插入，转杆4与对应的支撑板2之间通过弹簧5连接，且弹簧5位于支撑杆3的下侧，转杆4的下端连接有向内呈圆弧形的撑板6，两个撑板6的下端套接有包装袋。
两个撑板6向背的端面上均设有防滑橡皮层，增加与包装袋的摩擦力，防滑，支撑板2上套接有滑筒7，且滑筒7位于支撑杆3的下方，两个滑筒7之间通过踏杆8连接，两个滑筒7向背的端面上均设有踏板12，便于从两侧下压滑筒7，更方便，转杆4的上端连接有拉绳9，且拉绳9的另一端穿过同侧的支撑板2固定在滑筒7上，两个支撑板2之间设有托板10，且托板10位于支撑杆3和滑筒7之间，托板10套接在支撑板2上，且托板10的前端设有对应的紧固旋钮13，便于高度调节，支撑装好的果苗。
本实用新型设计，装包装袋时，下踩踏杆8或者踏板12，滑筒7下移，从而拉动转杆4的上端，转杆4绕着支撑杆3转动，两个撑板6则会向相靠拢，这时便很容易的将包装袋套上，松开踏杆8，在弹簧5的作用下，两个撑板6向两侧运动，从而将包装袋撑开，很方便的将包装袋套上，节约了时间，套上以后，将果苗从进料斗1的上端插入，进料斗1上粗下细就会防止卡住果苗，然后果苗的下端深入到包装袋的底部，继续下移，包装袋就会脱离撑板6，从而落在托板10上，进行包扎，在向上将果苗抽出，简单方便，减小了劳动力，降低了劳动强度，也降低了成本。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
