技术领域
本实用新型涉及木材加工装置技术领域，具体为一种除尘式木材加工设备。
背景技术
以木材为原料，主要用机械或化学方法进行的加工，其产品仍保持木材的基本特性，在森林工业中，木材加工业和林产化学加工同为森林采伐运输的后续工业，是木材资源综合利用的重要部门，在木材加工过程中需要使用到钻孔设备，钻头对木材钻孔的过程中会产生较多的木屑粉尘，木屑粉尘较难清理，因此需要使用到除尘式木材加工设备来解决这一问题。但是，市场上常见的除尘式木材加工设备都存在着一系列缺陷，比如在除尘过程中除尘不够方便，而且除尘的效果不够好，除尘角度不够全面，对于木屑粉尘清理不够便捷，单管道除尘导致除尘的效率不够高的问题，这些问题的存在都影响了市场上木材加工的过程，满足不了使用的需求，为此，我们提出一种除尘效率更高的除尘式木材加工设备。
实用新型内容
本实用新型的目的在于提供一种除尘式木材加工设备，以解决上述背景技术中提出的除尘过程中除尘不够方便，而且除尘的效果不够好，除尘角度不够全面，对于木屑粉尘清理不够便捷，单管道除尘导致除尘的效率不够高的问题。
为实现上述目的，本实用新型提供如下技术方案：一种除尘式木材加工设备，包括支架、木材放置板和底座，所述支架上安装有液压气缸，且液压气缸的底端连接有连接杆，所述连接杆的下端安置有第一电机，且第一电机的下方通过联轴器与钻头相连接，所述木材放置板的正上方安装有钻头，且木材放置板下方安置有轴承，所述轴承的外侧设置有转轴，且转轴的下方安装有转盘，所述转盘的底端安置有第二电机，且转盘的外侧设置有管道，所述管道上安装有吸气泵，且管道的外侧固定有粉尘箱，所述粉尘箱的底端安置有滚轮，且粉尘箱的外侧连接有拉手，所述底座的上方安装有滚轮，且底座上镶嵌有滑动轨道。
优选的，所述转轴和转盘为一体结构，且转盘为转动结构，转盘的转动范围为0-360°。
优选的，所述管道贯穿在转盘的内部。
优选的，所述管道设置有两个，且管道设置有两个，管道关于第二电机的中轴线对称，管道呈垂直状结构。
优选的，所述粉尘箱与底座之间为拆卸连接结构，且粉尘箱设置有四个，粉尘箱均匀的分布在底座的四面。
与现有技术相比，本实用新型的有益效果是：该除尘式木材加工设备设置有管道，管道可以通过第二电机的带动进行360°旋转，这样可以进行全方位的粉尘清理，而且自动化程度更高，粉尘清理的效果更好，轴承可以很好的降低机械磨损，提高了转轴的使用寿命，而且设置有双管道，这样粉尘清理的效率更加的高，可以通过拉手方便的拉动粉尘箱，从而更加方便的对粉尘进行清理，减小了清理的麻烦，大大提高了使用的效率。
附图说明

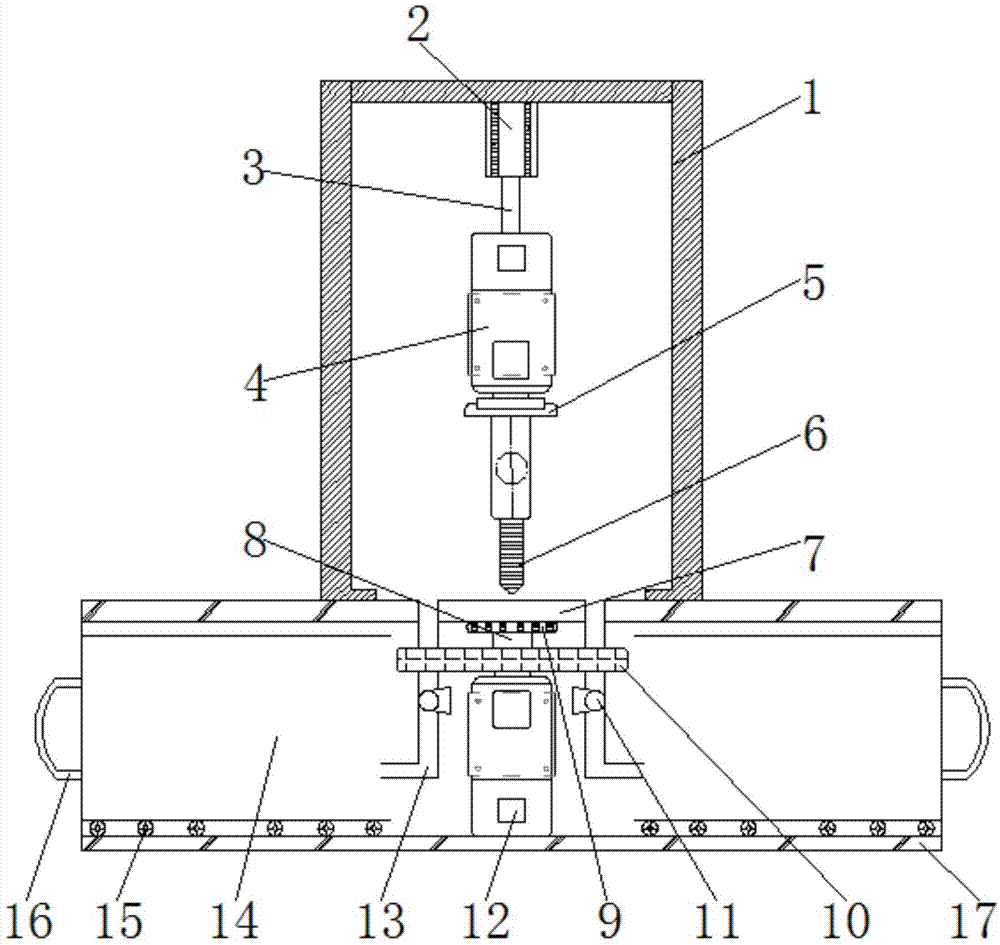

图1为本实用新型结构示意图；
图2为本实用新型滑动轨道结构示意图。
图中：1、支架，2、液压气缸，3、连接杆，4、第一电机，5、联轴器，6、钻头，7、木材放置板，8、转轴，9、轴承，10、转盘，11、吸气泵，12、第二电机，13、管道，14、粉尘箱，15、滚轮，16、拉手，17、底座，18、滑动轨道。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至图2，本实用新型提供一种技术方案：一种除尘式木材加工设备，包括支架1、液压气缸2、连接杆3、第一电机4、联轴器5、钻头6、木材放置板7、转轴8、轴承9、转盘10、吸气泵11、第二电机12、管道13、粉尘箱14、滚轮15、拉手16、底座17和滑动轨道18，支架1上安装有液压气缸2，且液压气缸2的底端连接有连接杆3，连接杆3的下端安置有第一电机4，且第一电机4的下方通过联轴器5与钻头6相连接，木材放置板7的正上方安装有钻头6，且木材放置板7下方安置有轴承9，轴承9的外侧设置有转轴8，且转轴8的下方安装有转盘10，转轴8和转盘10为一体结构，且转盘10为转动结构，转盘10的转动范围为0-360°，通过第二电机12的转动带动转盘10进行360°旋转，这样可以进行全方位的粉尘清理，而且自动化程度更高，粉尘清理的效果更好，转盘10的底端安置有第二电机12，且转盘10的外侧设置有管道13，管道13设置有两个，且管道13设置有两个，管道13关于第二电机12的中轴线对称，管道13呈垂直状结构，设置有双管道，这样粉尘清理的效率更加的高，管道13上安装有吸气泵11，且管道13的外侧固定有粉尘箱14，管道13贯穿在转盘10的内部，转盘10转动带动管道13转动，粉尘箱14的底端安置有滚轮15，且粉尘箱14的外侧连接有拉手16，底座17的上方安装有滚轮15，且底座17上镶嵌有滑动轨道18，粉尘箱14与底座17之间为拆卸连接结构，且粉尘箱14设置有四个，粉尘箱14均匀的分布在底座17的四面，可以通过拉手16方便的拉动粉尘箱14，从而更加方便的对粉尘进行清理，减小了清理的麻烦。
工作原理：对于这类的除尘式木材加工设备首先根据木材的厚度对钻头6的高度进行调节，通过液压气缸2带动连接杆3的伸缩对钻头6的高度进行调节，调节完毕后将木材放置在木材放置板7上，然后启动第一电机4，第一电机4转动带动钻头6转动，钻头6转动对木材进行钻孔，然后启动吸气泵11与第二电机12，吸气泵11将粉尘从管道13吸入到粉尘箱14中，第二电机12转动带动转轴8转动，转轴8转动带动着转盘10与管道13转动，管道13转动360°进行除尘，转轴8带动轴承9转动，降低了机械磨损，在需要对粉尘箱14进行清理的时候可以通过拉手16拉动粉尘箱14底部的滚轮15在滑动轨道18中的的滚动将粉尘箱14进行拆卸清理，就这样完成整个除尘式木材加工设备的使用过程。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
