技术领域
本实用新型涉及灯具技术领域，尤其涉及一种LED太阳能路灯辅助安装装置。
背景技术
太阳能是取之不尽，用之不竭，清洁无污染并可再生的绿色环保能源。利用太阳能发电，无可比拟的清洁性、高度的安全性、能源的相对广泛性和充足性、长寿命以及免维护性等其他常规能源所不具备的优点，光伏能源被认为是二十一世纪最重要的新能源。太阳能路灯是采用晶体硅太阳能电池供电，免维护阀控式密封蓄电池(胶体电池)储存电能，超高亮LED灯具作为光源，并由智能化充放电控制器控制，用于代替传统公用电力照明的路灯。
随着社会的发展越来越多的LED太阳能路灯被人们使用，但是现有的LED太阳能路灯在安装固定时特别费时费力，尤其支架在安装的时候由于比较重不好夹持固定，不便于安装固定，而且需要的工人多，人力成本高，不能满足人们的需求，为此，我们需要一种LED太阳能路灯辅助安装装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种LED太阳能路灯辅助安装装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种LED太阳能路灯辅助安装装置，包括第一支撑架和第二支撑架，所述第一支撑架位于第二支撑架的一侧，第一支撑架的底部设有多个支撑三角铁，第一支撑架顶部靠近第二支撑架的一侧设有第一连接架，第一连接架远离第一支撑架的一侧设有第一夹具，第一支撑架靠近第二支撑架的一侧安装有固定柱和位于固定柱下方的定位柱，且固定柱和定位柱均位于第一夹具的下方，第二支撑架上分别开设有通孔和定位孔，固定柱远离第一支撑架的一端活动贯穿通孔并延伸至通孔的外侧，定位柱远离第一支撑架的一端活动贯穿定位孔并延伸至定位孔的外侧，所述第二支撑架的顶部设有第二连接架，且第二连接架与第一连接架对称设置，第二连接架靠近第一夹具的一侧设有第二夹具，第二支撑架远离第二连接架的一侧设有第三连接架，第三连接架的底部设有旋转电机，旋转电机的输出轴连接有转轴，转轴的外侧底部固定套接有齿轮，齿轮啮合连接有位于固定柱上的齿条，所述第二支撑架的底部还设有滚轮。
优选的，所述定位柱与定位孔的内壁滑动连接。
优选的，多个支撑三角铁均环形阵列排布于第一支撑架的外侧底部。
优选的，所述第一夹具与第二夹具对称设置。
优选的，所述固定柱的长度比齿条的长度长。
优选的，所述旋转电机通过螺栓固定安装于第三连接架上。
与现有技术相比，本实用新型的有益效果是：
本实用新型改变了以往的固定方式，通过第一支撑架、第二支撑架、定位柱、支撑三角铁、旋转电机、转轴、固定柱、齿条、齿轮、通孔、定位孔、滚轮、第三连接架、第二连接架、第二夹具、第一夹具以及第一连接架相互配合，可以方便快速的把待安装的LED太阳能路灯的支架夹持固定在第一夹具与第二夹具之间，以便人们安装。本实用新型结构简单，高效实用，能够把LED太阳能路灯的支架夹持固定的更牢固，以便后续的安装，与此同时，也减少了人工操作，有利于降低人力成本。
附图说明

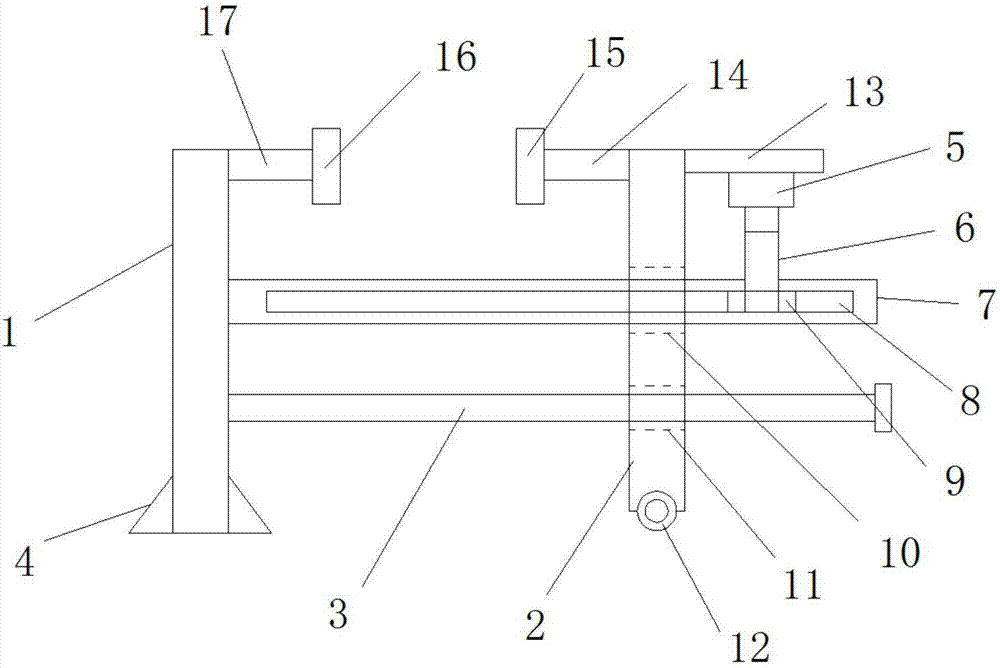

图1为本实用新型提出的一种LED太阳能路灯辅助安装装置的主视结构示意图；
图2为本实用新型提出的一种LED太阳能路灯辅助安装装置的齿轮与齿条连接结构示意图；
图3为本实用新型提出的一种LED太阳能路灯辅助安装装置的侧视结构示意图。
图中：1第一支撑架、2第二支撑架、3定位柱、4支撑三角铁、5旋转电机、6转轴、7固定柱、8齿条、9齿轮、10通孔、11定位孔、12滚轮、13第三连接架、14第二连接架、15第二夹具、16第一夹具、17第一连接架。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-3，一种LED太阳能路灯辅助安装装置，包括第一支撑架1和第二支撑架2，第一支撑架1位于第二支撑架2的一侧，第一支撑架1的底部设有多个支撑三角铁4，第一支撑架1顶部靠近第二支撑架2的一侧设有第一连接架17，第一连接架17远离第一支撑架1的一侧设有第一夹具16，第一支撑架1靠近第二支撑架2的一侧安装有固定柱7和位于固定柱7下方的定位柱3，且固定柱7和定位柱3均位于第一夹具16的下方，第二支撑架2上分别开设有通孔10和定位孔11，固定柱7远离第一支撑架1的一端活动贯穿通孔10并延伸至通孔10的外侧，定位柱3远离第一支撑架1的一端活动贯穿定位孔11并延伸至定位孔11的外侧，第二支撑架2的顶部设有第二连接架14，且第二连接架14与第一连接架17对称设置，第二连接架14靠近第一夹具16的一侧设有第二夹具15，第二支撑架2远离第二连接架14的一侧设有第三连接架13，第三连接架13的底部设有旋转电机5，旋转电机5的输出轴连接有转轴6，转轴6的外侧底部固定套接有齿轮9，齿轮9啮合连接有位于固定柱7上的齿条8，第二支撑架2的底部还设有滚轮12，定位柱3与定位孔11的内壁滑动连接，多个支撑三角铁4均环形阵列排布于第一支撑架1的外侧底部，第一夹具16与第二夹具15对称设置，固定柱7的长度比齿条8的长度长，旋转电机5通过螺栓固定安装于第三连接架13上。
本实用新型中，旋转电机5的具体型号为YL802-2，工作时，先把待安装的LED太阳能路灯的支架依靠在第一夹具16上，随后开启旋转电机5，旋转电机5工作带动转轴6转动，转轴6带动齿轮9转动，由于固定柱7与第一支撑架1是固定安装的，所以齿轮9转动最终整体上带动第二支撑架2向第一支撑架1方向移动，由于第二支撑架2又通过第二连接架14与第二夹具15连接，因而使得第二夹具15向第一夹具16方向移动，最终把待安装的LED太阳能路灯的支架夹持固定在第一夹具16与第二夹具15之间，而且夹持固定的更牢固，以便后续的安装，与此同时，也减少了人工操作，有利于降低人力成本。
