技术领域
本实用新型涉及灯具技术领域，尤其涉及一种具有防水功能的LED节能路灯灯罩。
背景技术
随着社会的发展，一些具有防水功能的LED节能路灯被广泛使用，但是现有的具有防水功能的LED节能路灯灯罩都是固定结构的，当灯罩永久坏了时候不能拆卸更换，影响了路灯的正常使用，因此，我们需要一种便于拆卸更换的带有防水功能的LED节能路灯灯罩。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种具有防水功能的LED节能路灯灯罩。
为了实现上述目的，本实用新型采用了如下技术方案：
一种具有防水功能的LED节能路灯灯罩，包括灯罩本体和位于灯罩本体上方的安装座，所述安装座的底部中央位置开设有安装槽，所述灯罩本体的顶部中央位置设有安装块，且安装块活动设于安装槽内，安装座的两侧均安装有支架，支架远离安装座的一侧开设有第一转动槽，第一转动槽内转动安装有压杆，且压杆的二分之一处位于第一转动槽内，压杆远离灯罩本体的一端转动连接有伸缩杆，所述安装座靠近伸缩杆的一侧开设有放置槽，放置槽内设有推杆电机，且伸缩杆远离压杆的一端与推杆电机的输出轴固定连接，压杆远离伸缩杆的一端开设有第二转动槽，第二转动槽内安装有卡块，安装槽的两侧内壁上均开设有与卡块相适配的卡孔，所述安装块上开设有与卡块相适配的卡槽，且卡块贯穿卡孔并活动设于卡槽内。
优选的，所述卡块远离压杆的一端为锥体结构。
优选的，所述卡槽的竖截面为锥形。
优选的，所述第一转动槽的两侧内壁上均焊接有第一转动座，两个第一转动座上转动安装有同一个第一转轴，压杆的二分之一处开设有第一通孔，且第一转轴固定套接于第一通孔内，压杆通过第一转轴与支架转动连接。
优选的，所述第二转动槽的两侧内壁上均焊接有第二转动座，两个第二转动座上转动安装有同一个第二转轴，卡块远离卡槽的一端开设有第二通孔，且第二转轴固定套接于第二通孔内，压杆通过第二转轴与卡块转动连接。
优选的，两个支架对称设置。
优选的，所述安装座的外侧顶部还设有路灯支撑架。
与现有技术相比，本实用新型的有益效果是：
本实用新型中，通过增加安装座、安装块、安装槽、卡块、卡孔、压杆、支架、伸缩杆、推杆电机、放置槽以及卡槽相互配合，可以使灯罩本体能够快速的拆装进行更换，有利于保障LED节能路灯的正常使用。本实用新型结构简单，操作方便，灯罩本体拆装方便，更换速度快，有利于保障LED节能路灯的正常使用，满足了人们的需求。
附图说明

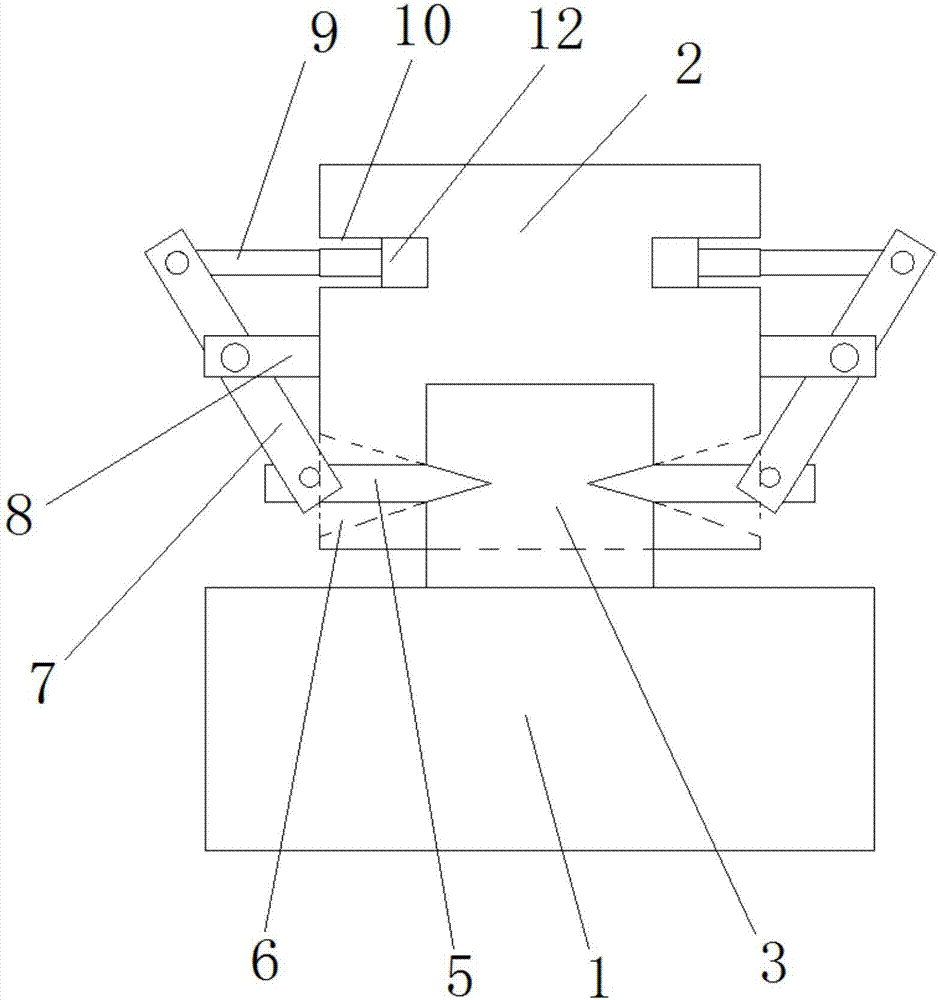

图1为本实用新型提出的一种具有防水功能的LED节能路灯灯罩的主视结构示意图；
图2为本实用新型提出的一种具有防水功能的LED节能路灯灯罩的安装座剖析结构示意图；
图3为本实用新型提出的一种具有防水功能的LED节能路灯灯罩的安装块与灯罩本体连接结构剖析示意图。
图中：1灯罩本体、2安装座、3安装块、4安装槽、5卡块、6卡孔、7压杆、8支架、9伸缩杆、10放置槽、11卡槽、12推杆电机。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-3，一种具有防水功能的LED节能路灯灯罩，包括灯罩本体1和位于灯罩本体1上方的安装座2，安装座2的底部中央位置开设有安装槽4，灯罩本体1的顶部中央位置设有安装块3，且安装块3活动设于安装槽4内，安装座2的两侧均安装有支架8，支架8远离安装座2的一侧开设有第一转动槽，第一转动槽内转动安装有压杆7，且压杆7的二分之一处位于第一转动槽内，压杆7远离灯罩本体1的一端转动连接有伸缩杆9，安装座2靠近伸缩杆9的一侧开设有放置槽10，放置槽10内设有推杆电机12，且伸缩杆9远离压杆7的一端与推杆电机12的输出轴固定连接，压杆7远离伸缩杆9的一端开设有第二转动槽，第二转动槽内安装有卡块5，安装槽4的两侧内壁上均开设有与卡块5相适配的卡孔6，安装块3上开设有与卡块5相适配的卡槽11，且卡块5贯穿卡孔6并活动设于卡槽11内，卡块5远离压杆7的一端为锥体结构，卡槽11的竖截面为锥形，第一转动槽的两侧内壁上均焊接有第一转动座，两个第一转动座上转动安装有同一个第一转轴，压杆7的二分之一处开设有第一通孔，且第一转轴固定套接于第一通孔内，压杆7通过第一转轴与支架8转动连接，第二转动槽的两侧内壁上均焊接有第二转动座，两个第二转动座上转动安装有同一个第二转轴，卡块5远离卡槽11的一端开设有第二通孔，且第二转轴固定套接于第二通孔内，压杆7通过第二转轴与卡块5转动连接，两个支架8对称设置，所述安装座2的外侧顶部还设有路灯支撑架。
本实用新型中，推杆电机12的具体型号为HB-DJ806，当需要拆装更换新的灯罩本体1时，推杆电机12工作，推杆电机12通过输出轴收缩，带动伸缩杆9收缩，伸缩杆9收缩使得压杆7的顶端向伸缩杆9方向移动，与此同时，压杆7与支架8转动，压杆7的底端也与卡块5转动，并带动卡块5从卡槽11内向外侧移动，当卡块5与卡槽11完全分离，这时安装块3从安装槽4内取出来，便可以把旧的灯罩本体1拆卸下来，此时再把新的灯罩本体1放入安装槽4内，推杆电机12的输出轴伸展，带动伸缩杆9伸展，伸缩杆9伸展后使得压杆7转动，压杆7又带动卡块5卡入卡槽11内，这样就可以方便快捷的把新的灯罩本体1安装在安装座2上了。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
