技术领域
本实用新型涉及路灯技术领域，尤其涉及一种可调节灯泡照射角度的LED节能路灯。
背景技术
LED路灯具有环保无污染、耗电少、光效高、寿命长等特点，因此，LED路灯已成为节能改造的最佳选择。LED路灯应用在主干路、次干路、支路、工厂、学校、园林、城市广场、庭院等道路照明。当LED路灯安装在道路上时，需根据道路具体情况调整LED路灯的发光角度，以达到有效使用路灯光效、节能环保、不浪费光源的作用，目前市面上的LED路灯大多数无法对发光角度进行调整，少数可以调整发光角度的LED路灯为采用发光角度调整结构与灯体一体化的设计，该结构设计将发光角度调整结构与灯体设计为一体，不仅无法适用在普通LED路灯中，同时给LED灯体造成一定的负担，从而影响灯体寿命。即，发光角度调整结构与灯体一体化设计的LED路灯存在无法拆卸、不能普遍应用于灯体没有角度调节结构的普通LED路灯中、且影响灯体寿命的问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种可调节灯泡照射角度的LED节能路灯。
为了实现上述目的，本实用新型采用了如下技术方案：
一种可调节灯泡照射角度的LED节能路灯，包括灯杆，所述灯杆一侧固定安装有横杆，所述横杆远离灯杆的一端固定安装有连接杆，所述连接杆底端固定安装有灯罩，所述灯罩底端开设有凹槽所述凹槽内壁上活动安装有反光罩，所述凹槽顶端内壁中间位置固定安装有转动电机和铅垂线，所述转动电机的输出轴固定安装有铰链，所述铰链远离转动电机的一端与反光罩铰接，所述凹槽内壁上环形开设有滑槽，所述滑槽内滑动安装有两个滑块，两个所述滑块基于凹槽开口中心对称设置，两个所述滑块相互靠近的一侧均固定安装有伸缩电机，两个所述伸缩电机的输出轴均固定连接有液压伸缩杆，两个所述液压伸缩杆相互靠近的一端均活动安装在反光罩上，所述反光罩中间位置开设有通孔，所述铅垂线靠近凹槽开口的一端延伸至通孔内，且铅垂线靠近凹槽开口的一端固定安装有LED灯，所述LED灯位于凹槽内。
优选的，所述滑槽远离开口的一侧内壁上开设有滑珠槽，所述滑珠槽内壁上滑动安装有滑珠，所述滑珠与滑块相接触。
优选的，所述滑槽远离开口的一侧内壁上环形均匀开设有限位槽，两个所述滑块上固定焊接有限位块，所述限位块与限位槽相适配。
优选的，两个所述液压伸缩杆相互靠近的一端均固定安装有第二铰链，所述第二铰链包括上调节臂和通过轴销转动安装在上调节臂上的下调节臂，所述上调节臂固定焊接在反光罩上，所述下调节臂固定焊接在液压伸缩杆上。
优选的，所述反光罩内安装有加强槽，所述加强槽上固定安装有加强筋，所述加强筋为十字形结构。
优选的，所述转动电机的型号为DRF-W500CA，所述伸缩电机的型号为TL-370B1，所述液压伸缩杆的型号为SDF-123，所述LED灯为LED节能灯，所述LED节能灯的型号为SBF6102-YQL40。
与现有技术相比，本实用新型的有益效果是：
本实用新型中，通过灯罩、凹槽、反光罩、转动电机配合使用，能够便于调节反光罩的方向，通过滑槽、滑块、伸缩电机、液压伸缩杆配合使用，能够便于调节反光罩的角度，通过铅垂线、通孔、LED灯配合使用，能够便于调节反光罩从而调节LED灯照射的角度，本实用新型能够便于调节反光罩的方向和角度，从而调节LED灯照射的角度，结构简单，使用方便。
附图说明

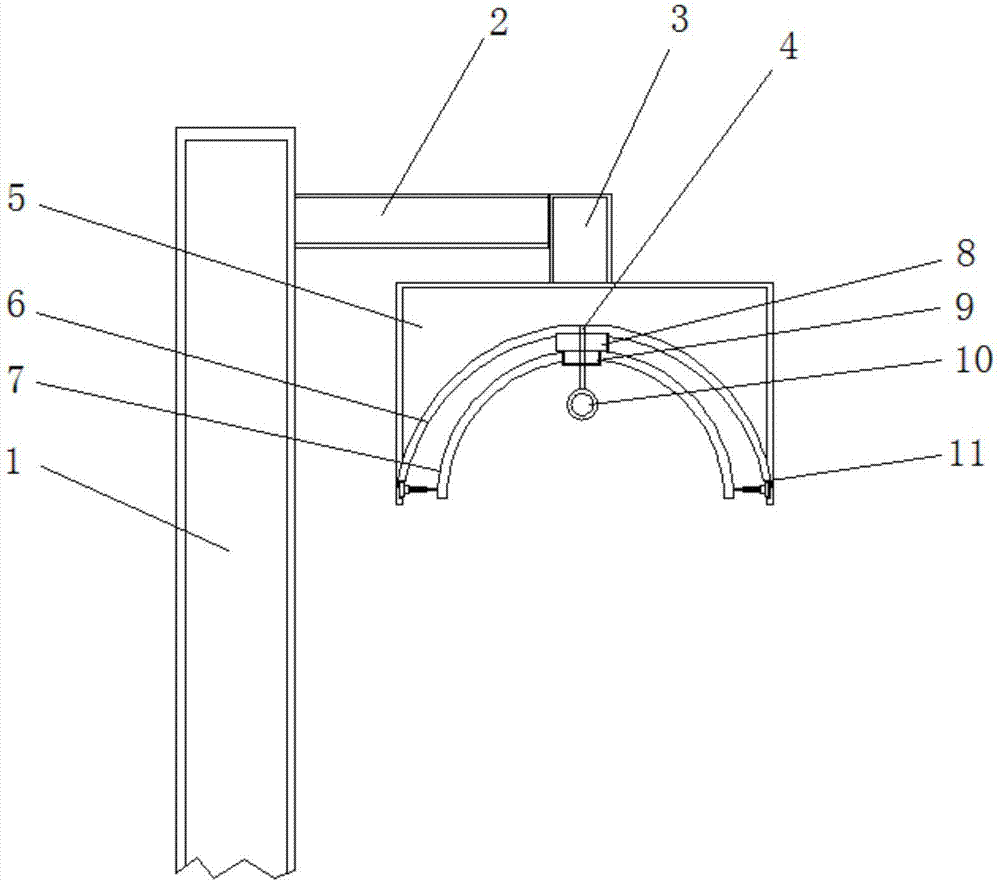

图1为本实用新型提出的一种可调节灯泡照射角度的LED节能路灯的结构示意图；
图2为本实用新型提出的一种可调节灯泡照射角度的LED节能路灯的灯罩内部结构示意图。
图中：1灯杆、2横杆、3连接杆、4铅垂线、5灯罩、6凹槽、7反光罩、8转动电机、9通孔、10LED灯、11滑槽、12滑块、13伸缩电机、14液压伸缩杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，一种可调节灯泡照射角度的LED节能路灯，包括灯杆1，灯杆1一侧固定安装有横杆2，横杆2远离灯杆1的一端固定安装有连接杆3，连接杆3底端固定安装有灯罩5，灯罩5底端开设有凹槽6凹槽6内壁上活动安装有反光罩7，凹槽6顶端内壁中间位置固定安装有转动电机8和铅垂线4，转动电机8的输出轴固定安装有铰链，铰链远离转动电机8的一端与反光罩7铰接，凹槽6内壁上环形开设有滑槽11，滑槽11内滑动安装有两个滑块12，两个滑块12基于凹槽6开口中心对称设置，两个滑块12相互靠近的一侧均固定安装有伸缩电机13，两个伸缩电机13的输出轴均固定连接有液压伸缩杆14，两个液压伸缩杆14相互靠近的一端均活动安装在反光罩7上，反光罩7中间位置开设有通孔9，铅垂线4靠近凹槽6开口的一端延伸至通孔9内，且铅垂线4靠近凹槽6开口的一端固定安装有LED灯10，LED灯10位于凹槽6内。通过灯罩5、凹槽6、反光罩7、转动电机8配合使用，能够便于调节反光罩7的方向，通过滑槽11、滑块12、伸缩电机13、液压伸缩杆14配合使用，能够便于调节反光罩7的角度，通过铅垂线4、通孔9、LED灯10配合使用，能够便于调节反光罩7从而调节LED灯10照射的角度，本实用新型能够便于调节反光罩7的方向和角度，从而调节LED灯10照射的角度，结构简单，使用方便。
滑槽11远离开口的一侧内壁上开设有滑珠槽，滑珠槽内壁上滑动安装有滑珠，滑珠与滑块12相接触，滑槽11远离开口的一侧内壁上环形均匀开设有限位槽，两个滑块12上固定焊接有限位块，限位块与限位槽相适配，两个液压伸缩杆14相互靠近的一端均固定安装有第二铰链，第二铰链包括上调节臂和通过轴销转动安装在上调节臂上的下调节臂，上调节臂固定焊接在反光罩7上，下调节臂固定焊接在液压伸缩杆14上，反光罩7内安装有加强槽，加强槽上固定安装有加强筋，加强筋为十字形结构，转动电机8的型号为DRF-W500CA，伸缩电机13的型号为TL-370B1，液压伸缩杆14的型号为SDF-123，LED灯10为LED节能灯，LED节能灯的型号为SBF6102-YQL40。通过灯罩5、凹槽6、反光罩7、转动电机8配合使用，能够便于调节反光罩7的方向，通过滑槽11、滑块12、伸缩电机13、液压伸缩杆14配合使用，能够便于调节反光罩7的角度，通过铅垂线4、通孔9、LED灯10配合使用，能够便于调节反光罩7从而调节LED灯10照射的角度，本实用新型能够便于调节反光罩7的方向和角度，从而调节LED灯10照射的角度，结构简单，使用方便。
工作原理：使用中，伸缩电机13带动液压伸缩杆14移动，液压伸缩杆14带动反光罩7移动，调节反正罩7角度，转动电机8带动反光罩7转动，反光罩7带动两个液压伸缩杆14转动，两个液压伸缩杆14带动两个伸缩电机13转动，两个伸缩电机13带动两个滑块12在滑槽11上滑动，达到调整反光罩7方向的目的。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
