技术领域
本实用新型涉及太阳能路灯技术领域，尤其涉及一种LED太阳能路灯的角度可调的太阳能板。
背景技术
能源是社会和经济发展的重要保障，大力开发开再生能源是解决能源危机的主要途径，随着人们生活水平的提高，环保意识的增强，对人类可持续发展及身体健康的重视，扩大了人类对无污染，环保节能灯具的需求，LED太阳能路灯以太阳辐射能作为能源，白天利用太阳能电池板转化太阳能给蓄电池进行充电，晚上蓄电池给LED光源供电照明使用，无需复杂昂贵的管线铺设，可任意调整灯具的布局，安全节能无污染，无需人工操作工作稳定可靠，节省电费免维护。
但是现有的太阳能板的角度不可调节，导致吸收太阳能的效率大大降低，且太阳能板安装的稳固性不强，所以我们提出了一种LED太阳能路灯的角度可调的太阳能板来解决上述提出的问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种LED太阳能路灯的角度可调的太阳能板。
为了实现上述目的，本实用新型采用了如下技术方案：
一种LED太阳能路灯的角度可调的太阳能板，包括安装台，所述安装台的顶部一侧固定安装有推杆电机，且推杆电机的输出轴上焊接有伸缩杆，所述伸缩杆远离推杆电机的一端焊接有连接件，所述连接件的顶端焊接有放置板，所述安装台的顶部另一侧焊接有固定板，所述固定板的顶部开设有安装槽，且安装槽靠近放置板的一侧开设有开口，所述安装槽的两侧内壁上开设有两个对称设置的凹槽，两个凹槽内转动安装有同一个转轴，所述转轴位于安装槽内的外侧转动套设有连接柱，所述连接柱的外侧与放置板相焊接，所述放置板的顶部固定卡装有太阳能板主体。
优选的，所述伸缩杆包括套管和升杆，且套管焊接在推杆电机的输出轴上，所述升杆滑动安装在套管内，且升杆远离推杆电机的一端与连接件相焊接。
优选的，所述凹槽的内壁上焊接有轴承的外圈，且轴承的内圈与转轴的外圈相焊接。
优选的，所述连接柱的一端开设有通孔，且转轴的外侧与通孔的内壁相焊接。
优选的，所述放置板的顶部开设有一侧设有开口的放置槽，且太阳能板主体卡装在放置槽内。
优选的，所述安装台的一侧顶部固定安装有安装座，且安装座的顶部开设有嵌入槽，所述推杆电机固定安装在嵌入槽内。
与现有技术相比，本实用新型的有益效果是：通过安装台、推杆电机、套管、升杆、连接件、放置板和太阳能板主体相配合，且太阳能板主体安装在放置板上开设的放置槽内，可以使得推杆电机带动套管和升杆升降，并使得太阳能板主体角度可上下调节，通过放置板、固定板、安装槽、凹槽、转轴和连接柱相配合，且放置板与连接柱相焊接，连接柱的一端开设有通孔，转轴与凹槽转动连接，可以使得放置板通过连接柱和转轴与凹槽转动连接。
本实用新型结构简单，通过推杆电机可以使得太阳能板主体的角度可以调节，放置板通过连接柱、转轴和凹槽相配合，使得放置板在安装槽内转动，使用简单，操作方便，稳固性强。
附图说明

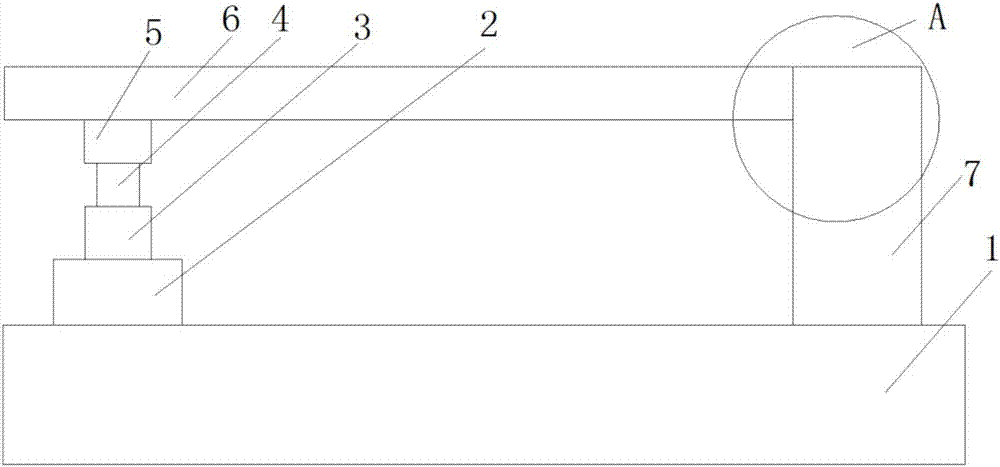

图1为本实用新型提出的一种LED太阳能路灯的角度可调的太阳能板的结构示意图；
图2为本实用新型提出的一种LED太阳能路灯的角度可调的太阳能板的A结构俯视图；
图3为本实用新型提出的一种LED太阳能路灯的角度可调的太阳能板的A结构局部剖视图。
图中：1安装台、2推杆电机、3套管、4升杆、5连接件、6放置板、7固定板、8安装槽、9凹槽、10转轴、11连接柱、12太阳能板主体。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-3，一种LED太阳能路灯的角度可调的太阳能板，包括安装台1，安装台1的顶部一侧固定安装有推杆电机2，且推杆电机2的输出轴上焊接有伸缩杆，伸缩杆远离推杆电机2的一端焊接有连接件5，连接件5的顶端焊接有放置板6，安装台1的顶部另一侧焊接有固定板7，固定板7的顶部开设有安装槽8，且安装槽8靠近放置板6的一侧开设有开口，安装槽8的两侧内壁上开设有两个对称设置的凹槽9，两个凹槽9内转动安装有同一个转轴10，转轴10位于安装槽8内的外侧固定套设有连接柱11，连接柱11的外侧与放置板6相焊接，放置板6的顶部固定卡装有太阳能板主体12，伸缩杆包括套管3和升杆4，且套管3焊接在推杆电机2的输出轴上，升杆4滑动安装在套管3内，且升杆4远离推杆电机2的一端与连接件5相焊接，凹槽9的内壁上焊接有轴承的外圈，且轴承的内圈与转轴10的外圈相焊接，连接柱11的一端开设有通孔，且转轴10的外侧与通孔的内壁相焊接，放置板6的顶部开设有一侧设有开口的放置槽，且太阳能板主体12卡装在放置槽内，安装台1的一侧顶部固定安装有安装座，且安装座的顶部开设有嵌入槽，所述推杆电机2固定安装在嵌入槽内，推杆电机2的型号为HB-DJ806。
工作原理：在白天时，可以启动推杆电机2，使得推杆电机2带动伸缩杆上升，并使得太阳能板主体12倾斜一定的角度，以此来提高太阳能板主体12吸收太阳能的效率，因为太阳能板主体12是卡装在放置板6上开设的放置槽内的，放置板6远离推杆电机2的一侧焊接有连接柱11，连接柱11的一端开设有通孔，且通孔的内壁上焊接有贯穿通孔的转轴10，且转轴10是转动安装在安装槽8两侧开设的凹槽9内的，所以，当推杆电机2带动放置板6的一端上升时，放置板6的另一端会通过转轴10在凹槽9内转动，因为转轴10在凹槽9内的外侧焊接有轴承的内圈，且轴承的外圈又是焊接在凹槽9的内壁上的，所以可以增加放置板6在上下升降过程中的稳固性，从而解决了太阳能板角度不可调节且安装的稳固性不强的问题。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
