一种新型节能路灯的伸缩式支架

技术领域

本实用新型涉及节能路灯的支架技术领域，尤其涉及一种新型节能路灯的伸缩式支架。

背景技术

节能路灯是利用自身上的太阳能电池板来对太阳能进行采集和利用的路灯，节能路灯包括LED灯体和支架两部分组成，由于节能路灯的支架大多为固定结构，使得LED灯体所在高度是固定不可调的，但是随着科学技术的不断发展，用户对节能路灯提出了更高的使用要求，现有节能路灯的支架由于固定结构，使得LED灯体的高度位置无法根据实际需要进行调节，进而无法满足用户的使用需求，因此提出了一种新型节能路灯的伸缩式支架。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种新型节能路灯的伸缩式支架。

为了实现上述目的，本实用新型采用了如下技术方案：

一种新型节能路灯的伸缩式支架，包括底座和焊接在底座顶部一侧的第一灯柱，所述第一灯柱为矩型结构，且第一灯柱的一侧开设有顶部和底部均设置开口的第一矩型槽，所述第一矩型槽的一侧内壁滑动连接有矩型的第二灯柱，所述第二灯柱的两侧均开设有滑槽，且滑槽的内部滑动安装有与第一矩型槽内壁相焊接的固定块，所述第二灯柱的一侧顶部安装有LED灯体，所述第二灯柱的另一侧底部开设有两个第一放置槽，且第一放置槽的底部内壁上开设有一侧设置开口的第二放置槽，两个第一放置槽相互靠近的一侧内壁上开设有同一个圆型放置槽，且圆型放置槽的内壁上焊接有轴承，所述轴承的内侧焊接有固定轴，且固定轴的外侧两端分别焊接有与第二放置槽相适配的连接杆，所述第二灯柱远离第一灯柱的一侧设有与底座顶部相焊接的固定座，所述固定座和第一灯柱之间设有与底座顶部相焊接的滑轨，且滑轨上滑动连接有滑动座，所述滑动座靠近第一灯柱的一侧顶部安装有转动轴，且转动轴的外侧两端分别与对应的连接杆相焊接，所述第二灯柱的下方设有与第一矩型槽内壁固定安装的驱动电机，且驱动电机的输出轴上焊接有贯穿整个滑动座并与固定座转动连接的丝杆。

优选的，所述LED灯体包括与第二灯柱固定安装的灯罩和安装在灯罩内部的灯。

优选的，所述驱动电机的型号为MC9S08AC16MF，且驱动电机通过螺杆固定在第一矩型槽的内壁上。

优选的，所述滑动座上开设有位置与丝杆相匹配的螺纹通孔，且螺纹通孔的内侧和丝杆的外侧相啮合。

优选的，所述LED灯体位于第一灯柱的上方，且LED灯体通过导线电性连接有与底座固定安装的电控箱。

优选的，所述固定轴的两端分别延伸第一放置槽的内部，且分别位于固定轴两端的连接杆对称设置。

本实用新型中，所述一种新型节能路灯的伸缩式支架中通过驱动电机、丝杆、滑动座上的螺纹通孔、滑轨、固定座和转动轴上的连接杆相配合，驱动电机带动滑动座在滑轨上进行滑动，使得连接杆通过转动轴在滑动座上进行转动，通过圆型放置槽内壁上的轴承、固定轴、连接杆以及与连接杆相适配的第二放置槽相配合，且第二灯柱上的滑槽和第一矩型槽内壁上的固定块进行滑动连接，两个连接杆同时带动一个固定轴在轴承上进行转动，此时两个连接杆共同带动第二灯柱在竖直方向上进行位置移动，使得第二灯柱上的滑槽在固定块上进行滑动，由于LED灯体的高度位置随着第二灯柱的变化而变化，使得LED灯体所在的高度位置可以根据实际需要进行调节，本实用新型经济实用，由于第二灯柱的顶部与第一灯柱的底部之间的距离大小可以根据实际需要进行调节，进而第二灯柱上的LED灯体所在高度位置也随之发生改变。

附图说明

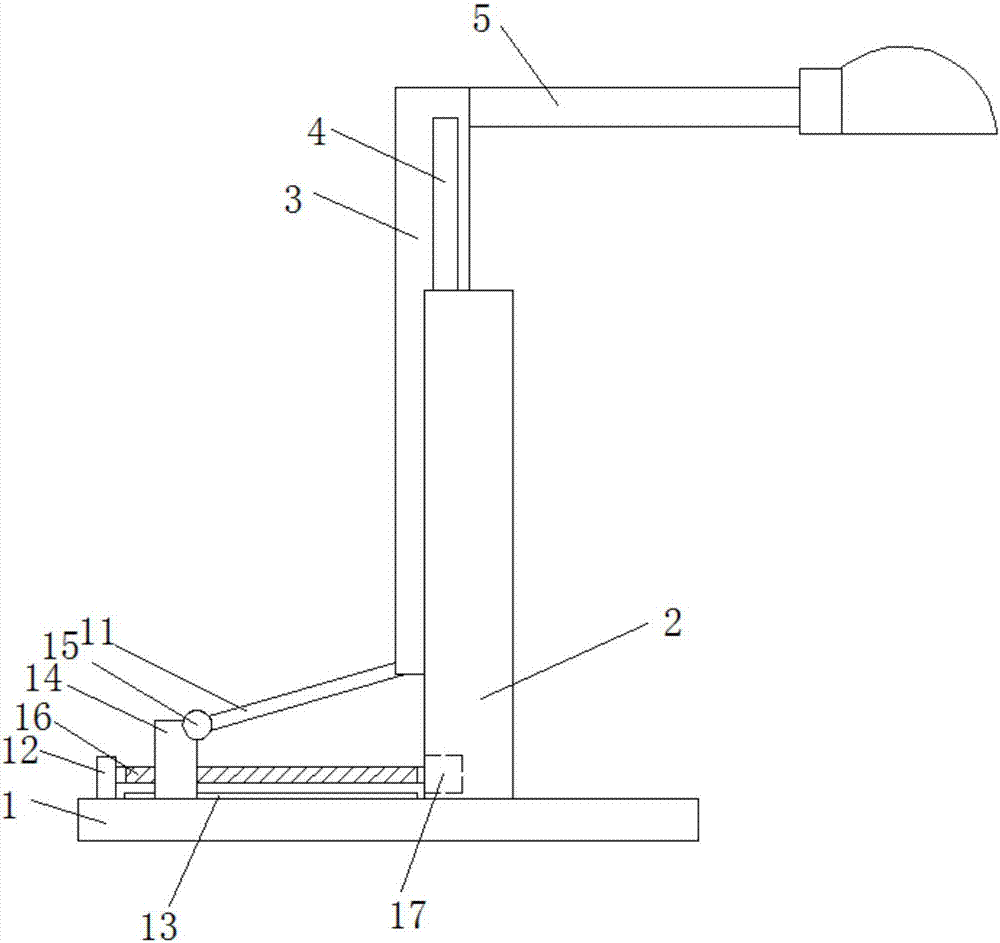

图1为本实用新型提出的一种新型节能路灯的伸缩式支架的结构示意图；

图2为本实用新型提出的一种新型节能路灯的伸缩式支架的第二灯柱的侧视图。

图中：1底座、2第一灯柱、3第二灯柱、4滑槽、5LED灯体、6第一放置槽、7第二放置槽、8圆型放置槽、9轴承、10固定轴、11连接杆、12固定座、13滑轨、14滑动座、15转动轴、16丝杆、17驱动电机。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种新型节能路灯的伸缩式支架，包括底座1和焊接在底座1顶部一侧的第一灯柱2，第一灯柱2为矩型结构，且第一灯柱2的一侧开设有顶部和底部均设置开口的第一矩型槽，第一矩型槽的一侧内壁滑动连接有矩型的第二灯柱3，第二灯柱3的两侧均开设有滑槽4，且滑槽4的内部滑动安装有与第一矩型槽内壁相焊接的固定块，第二灯柱3的一侧顶部安装有LED灯体5，第二灯柱3的另一侧底部开设有两个第一放置槽6，且第一放置槽6的底部内壁上开设有一侧设置开口的第二放置槽7，两个第一放置槽6相互靠近的一侧内壁上开设有同一个圆型放置槽8，且圆型放置槽8的内壁上焊接有轴承9，轴承9的内侧焊接有固定轴10，且固定轴10的外侧两端分别焊接有与第二放置槽7相适配的连接杆11，第二灯柱3远离第一灯柱2的一侧设有与底座1顶部相焊接的固定座12，固定座12和第一灯柱2之间设有与底座1顶部相焊接的滑轨13，且滑轨13上滑动连接有滑动座14，滑动座14靠近第一灯柱2的一侧顶部安装有转动轴15，且转动轴15的外侧两端分别与对应的连接杆11相焊接，第二灯柱3的下方设有与第一矩型槽内壁固定安装的驱动电机17，且驱动电机17的输出轴上焊接有贯穿整个滑动座14并与固定座12转动连接的丝杆16，LED灯体5包括与第二灯柱3固定安装的灯罩和安装在灯罩内部的灯，驱动电机17的型号为MC9S08AC16MF，且驱动电机17通过螺杆固定在第一矩型槽的内壁上，滑动座14上开设有位置与丝杆16相匹配的螺纹通孔，且螺纹通孔的内侧和丝杆16的外侧相啮合，LED灯体5位于第一灯柱2的上方，且LED灯体5通过导线电性连接有与底座1固定安装的电控箱，固定轴10的两端分别延伸第一放置槽6的内部，且分别位于固定轴10两端的连接杆11对称设置。

本实用新型中，当第二灯柱3上的LED灯体5高度位置需要在竖直方向上进行向上调节时，首先启动驱动电机17，驱动电机17带动丝杆16在固定座12上进行转动，由于丝杆16和滑动座14上的螺纹通孔相啮合，丝杆16带动滑动座14在滑轨13上进行滑动，使得滑动座14在滑轨13上向靠近第一灯柱2的方向进行滑动，两个连接杆11通过同一个转动轴15在滑动座14上进行转动，另外两个连接杆11同时带动同一个固定轴10在轴承9上进行转动，两个连接杆11共同带动第二灯柱3在竖直方向上进行向上移动，此时第二灯柱3上的滑槽4在固定块上进行向上滑动，由于LED灯体5直接安装在第二灯柱3上，使得LED灯体5的高度位置随着第二灯柱3的变化而变化，直到LED灯体5移动到指定的高度位置，由此看出LED灯体5的高度位置可以根据实际需要进行调节。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
