技术领域
本实用新型涉及音响器材技术领域，具体为一种具有储物制冷功能的便携音响。
背景技术
音响是一种声音输出设备，应用领域十分广泛。随着技术的进步与人们生活水平的提高，对于音响性能的要求也越来越高，仅仅拥有声音输出功能的音响已经满足不了人们的需求。在炎炎夏季的夜晚，到海边或郊外游玩、野餐、聚会，是不少年轻人群的选择，这时候如果有音乐、冷饮和冰镇的水果助兴，会增添不少的乐趣。如中国专利公开的(申请号：CN205987245U)一种具有储物制冷功能的便携音响,该实用新型同时实现播放音乐和储物制冷的功能。音响本体与冰箱本体通过扣锁装置实现了可组合、可分离，结构灵活多变；音响储电驱动单元的充电电压为12V直流电压，汽车电源可直接供电、充电；音响储电驱动单元的输出电压为5V和12V直流电压，5V直流电压可用于给适配的电子产品供电，12V直流电压与冰箱电源驱动单元的驱动电压相对应，可直接连接使用；音响另设有提手和滑轮，携带十分方便，但音响本体与冰箱本体之间的连接只是通过简单扣锁装置进行组合，连接效果不够稳固，在移动过程中遇到颠簸时容易发生分离现象，并且一般的扣锁装置内部结构比较复杂，操作起来不够简单快捷，所以需要对于音响本体与冰箱本体之间的连接进行改进。
实用新型内容
本实用新型的目的在于提供一种具有储物制冷功能的便携音响，具备了对音响本体与冰箱本体之间的连接进行改进，连接更加稳固，操作起来更加方便快捷的优点，解决了音响本体与冰箱本体之间的连接只是通过简单扣锁装置进行组合，连接效果不够稳固，在移动过程中遇到颠簸时容易发生分离现象，并且一般的扣锁装置内部结构比较复杂，操作起来不够简单快捷的问题。
为实现上述目的，本实用新型提供如下技术方案：一种具有储物制冷功能的便携音响，包括音响本体和冰箱本体，所述冰箱本体的底部活动连接在音响本体的顶部，所述冰箱本体的一侧设置有连接装置，所述音响本体的一侧设置有卡接装置。
所述连接装置包括连接块，所述连接块的一侧固定连接在冰箱本体的一侧，所述连接块上靠近其底部的一侧开设有滑槽。
所述卡接装置包括插块，所述插块的一侧固定连接在音响本体的一侧，所述连接块的底部开设有通槽，插块的上端活动连接在通槽的内壁，所述插块的内部开设有通腔，所述通腔的内壁固定连接有固定筒，所述固定筒的内壁固定连接有固定板，所述固定板的正面固定连接有复位弹簧，所述复位弹簧的正面固定连接有活动板，所述活动板的正面固定连接滑块，所述滑块的顶部与底部均开设有滚珠槽，所述滚珠槽的内壁活动连接有滚珠，滚珠的表面与固定筒的内壁活动连接，所述滑块的正面固定连接有弹簧卡块，所述连接块通槽内壁的两侧开设有卡槽，弹簧卡块的表面活动连接在卡槽的内壁，插块与固定筒正面与背面均开设有通槽，所述弹簧卡块的表面活动连接在通槽的内壁，所述滑块的一侧固定连接有拉杆，拉杆的表面活动连接在滑槽的内壁。
优选的，所述音响本体的顶部设置有卡块，且与冰箱本体底部开设的凹槽大小相适配。
优选的，所述连接块底部开设的通槽的大小与插块相适配。
优选的，所述滑槽的数量为两个，且两个滑槽以连接块侧面的纵向中轴线为轴对称。
优选的，所述复位弹簧的数量为四个，且四个复位弹簧分为两组，两组复位弹簧分别安装在固定板的正面与背面。
与现有技术相比，本实用新型的有益效果是通过插块、固定筒、固定板、复位弹簧、活动板、弹簧卡块之间的配合，将插块插入到连接块底部开设的通槽里，利用复位弹簧的复位性，使弹簧卡块保持伸出状态，使弹簧卡块表面与连接块通槽内壁的两侧的卡槽形成卡接配合，实现了对音响本体与冰箱本体之间的组合连接，通过滑块、滚珠、拉杆和滑槽之间的配合，向连接块的正面与背面分别拉动两个拉杆，使滑块进行运动，从而解除弹簧卡块与连接块通槽内壁的两侧的卡槽形成的卡接配合，实现了音响本体与冰箱本体之间连接的分离，利用滚珠沿固定筒的内壁滚动，减少了滑块的滑动时的摩擦力，从而使拉动过程更加轻松。通过采用上述结构之间的配合，对音响本体与冰箱本体之间的连接进行改进，连接更加稳固，操作起来更加方便快捷的，解决了音响本体与冰箱本体之间的连接只是通过简单扣锁装置进行组合，连接效果不够稳固，在移动过程中遇到颠簸时容易发生分离现象，并且一般的扣锁装置内部结构比较复杂，操作起来不够简单快捷的问题。
附图说明

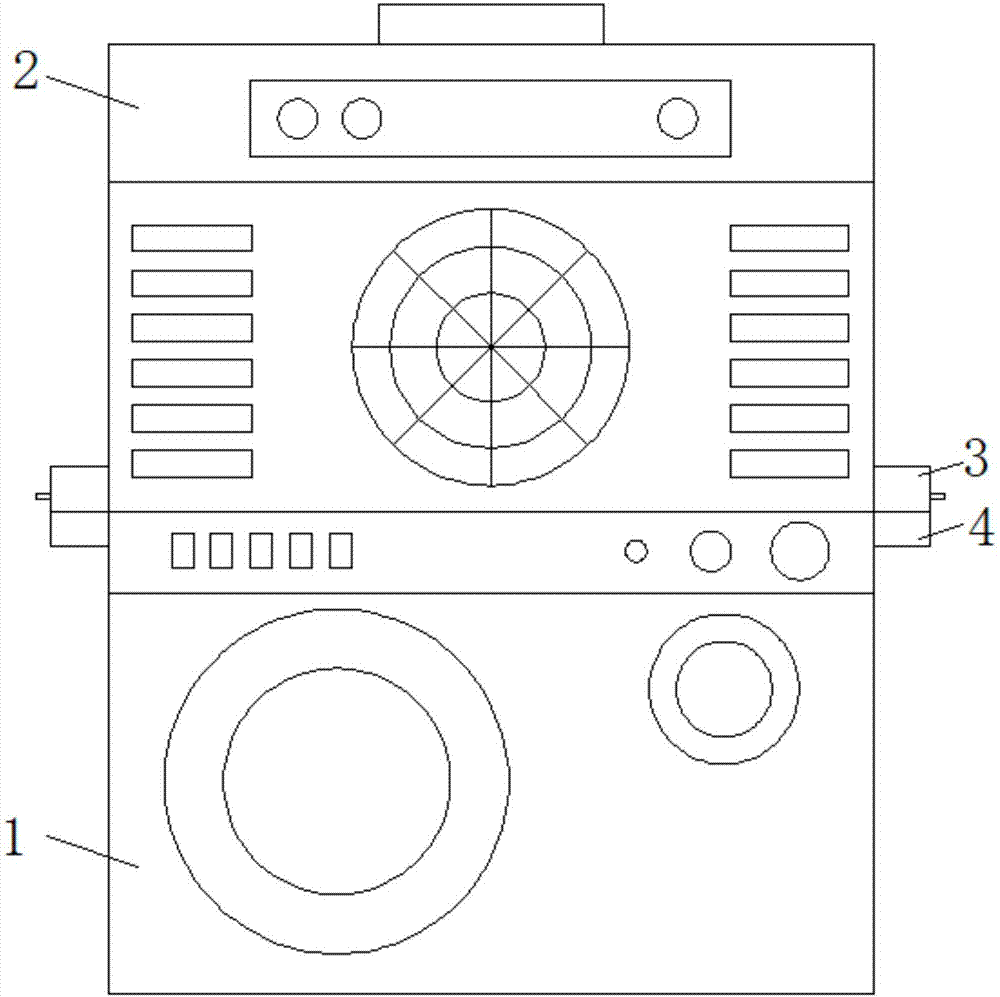

图1为本实用新型结构的正面示意图；
图2为本实用新型连接装置结构的侧视图；
图3为本实用新型卡接装置结构的侧视剖视图。
图中：1-音响本体、2-冰箱本体、3-连接装置、4-卡接装置、5-连接块、6-滑槽、7-插块、8-固定筒、9-固定板、10-复位弹簧、11-活动板、12-滑块、13-滚珠、14-弹簧卡块、15-拉杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至3，本实用新型提供一种具有储物制冷功能的便携音响，技术方案：一种具有储物制冷功能的便携音响，包括音响本体1和冰箱本体2，冰箱本体2的底部活动连接在音响本体1的顶部，通过音响本体1内包括喇叭单元、音响控制单元和音响储电驱动单元，冰箱本体2内包括储物室、冰箱控制单元、冰箱散热单元和冰箱电源驱动单元，音响储电驱动单元可通过外部供电设备进行充电，通过连接音响储电驱动单元和冰箱电源驱动单元，在音响储电驱动单元的独立驱动下，在音响控制单元、冰箱控制单元的控制下，可同步实现音响本体1的播放功能和冰箱本体2的储物制冷功能，冰箱本体2的底部开设有凹槽，音响本体1的顶部设置有卡块，且与冰箱本体2底部开设的凹槽大小相适配，初步固定音响本体1与冰箱本体2之间的连接，冰箱本体2的一侧设置有连接装置3，音响本体1的一侧设置有卡接装置4，通过连接装置3与卡接装置4之间的配合使用，实现了音响本体1与冰箱本体2之间的连接与拆卸。
连接装置3包括连接块5，连接块5的一侧固定连接在冰箱本体2的一侧，连接块5上靠近其底部的一侧开设有滑槽6，滑槽6的数量为两个，且两个滑槽6以连接块5侧面的纵向中轴线为轴对称，通过两个滑槽6，在将插块7插入到连接块5内时，使拉杆15可沿滑槽6的内壁向连接块5的正面与背面运动。
卡接装置4包括插块7，插块7的一侧固定连接在音响本体1的一侧，连接块5的底部开设有通槽，连接块5底部开设的通槽的大小与插块7相适配，方便插块7插入到连接块5内，插块7的上端活动连接在通槽的内壁，插块7的内部开设有通腔，通腔的内壁固定连接有固定筒8，固定筒8的内壁固定连接有固定板9，固定板9的正面固定连接有复位弹簧10，通过利用复位弹簧10的复位性，使弹簧卡块14保持伸出状态，使弹簧卡块14表面与连接块5通槽内壁的两侧的卡槽形成卡接配合，实现了对音响本体1与冰箱本体2之间的组合连接，复位弹簧10的数量为四个，且四个复位弹簧10分为两组，两组复位弹簧10分别安装在固定板9的正面与背面，通过两组复位弹簧10的设置，使弹簧卡块14与与连接块5通槽内壁的两侧的卡槽形成的卡接配合进行牢固，复位弹簧10的正面固定连接有活动板11，活动板11的正面固定连接滑块12，滑块12的顶部与底部均开设有滚珠槽，滚珠槽的内壁活动连接有滚珠13，滚珠13的表面与固定筒8的内壁活动连接，利用滚珠13沿固定筒8的内壁滚动，减少了滑块12的滑动时的摩擦力，从而使拉动拉杆15的过程更加轻松，滑块12的正面固定连接有弹簧卡块14，连接块5通槽内壁的两侧开设有卡槽，弹簧卡块14的表面活动连接在卡槽的内壁，插块7与固定筒8正面与背面均开设有通槽，弹簧卡块14的表面活动连接在通槽的内壁，滑块12的一侧固定连接有拉杆15，拉杆15的表面活动连接在滑槽6的内壁，通过向连接块5的正面与背面拉动两个拉杆15，使滑块12进行运动，从而解除弹簧卡块14与连接块5通槽内壁的两侧的卡槽形成的卡接配合，实现了音响本体1与冰箱本体2之间连接的分离。通过采用上述结构之间的配合，对音响本体1与冰箱本体2之间的连接进行改进，连接更加稳固，操作起来更加方便快捷的，解决了音响本体1与冰箱本体2之间的连接只是通过简单扣锁装置进行组合，连接效果不够稳固，在移动过程中遇到颠簸时容易发生分离现象，并且一般的扣锁装置内部结构比较复杂，操作起来不够简单快捷的问题。
工作原理：该具有储物制冷功能的便携音响在使用时，将插块7插入到连接块5底部开设的通槽里，利用复位弹簧10的复位性，使弹簧卡块14保持伸出状态，使弹簧卡块14表面与连接块5通槽内壁的两侧的卡槽形成卡接配合，实现了对音响本体1与冰箱本体2之间的组合连接，在将音响本体1与冰箱本体2分离时，通过向连接块5的正面与背面分别拉动两个拉杆15，使滑块12进行运动，从而解除弹簧卡块14与连接块5通槽内壁的两侧的卡槽形成的卡接配合，实现了将音响本体1与冰箱本体2之间连接的分离，利用滚珠13沿固定筒8的内壁滚动，减少了滑块12的滑动时的摩擦力，从而使拉动过程更加轻松。
