技术领域
本实用新型涉及消防设备技术领域，具体为一种玻璃防火分隔消防喷头专用扳手。
背景技术
目前有一种使用效果较好的玻璃防火分隔用的消防喷头，其含有出水口的框架为椭圆形，这种椭圆形的消防喷头的缺点是在安装时，使用普通扳手难以将其拧紧，如果用普通扳手强行拧紧，容易造成框架外缘受损而导致出水口喷出的水雾形状变形，影响灭火降温的效果，因此专利号为201420094928.6提出了一种玻璃防火分隔消防喷头专用扳手，但这种扳手存在一个缺点，就是只能针对特定尺寸的消防喷头进行旋拧，这在一定程度上限制了这种扳手的适用范围，鉴于此，我们提出一种玻璃防火分隔消防喷头专用扳手。
实用新型内容
本实用新型的目的在于提供一种玻璃防火分隔消防喷头专用扳手，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种玻璃防火分隔消防喷头专用扳手，包括底部安装座，所述底部安装座的侧面设有多个手柄安装孔，所述手柄安装孔内安装有操作手柄，所述底部安装座上固定安装有第一扳头安装架，所述第一扳头安装架上活动安装有两个第二扳头安装架，每个所述第二扳头安装架位于第一扳头安装架内部的架体上均固定连接有第一蜗杆，且底部安装座上安装有两个第一蜗轮固定件，每个第一蜗轮固定件上均通过转轴活动安装有第一蜗轮，所述第一蜗轮位于第一扳头安装架内部的部分轮体和第一蜗杆相互啮合，每个所述第二扳头安装架上均设有第一扳头和第二扳头，所述第一扳头固定于第二扳头安装架上，所述第二扳头活动安装于第二扳头安装架上，且两个第二扳头安装架内部均活动设有第二蜗杆，所述第二蜗杆和第二扳头位于第二扳头安装架内部的扳体之间固定连接，两个第二扳头安装架上均安装有第二蜗轮固定件，所述第二蜗轮固定件上通过转轴活动安装有第二蜗轮，所述第二蜗轮位于第二扳头安装架内部的部分轮体和第二蜗杆相互啮合。
优选的，所述底部安装座的截面为矩形或圆形，所述手柄安装孔共设有四个，均匀分布在底部安装座各个侧面上，且手柄安装孔为螺纹孔。
优选的，所述操作手柄的截面形状和手柄安装孔的截面形状相互匹配，且操作手柄的部分柄体上设有螺纹，操作手柄和手柄安装孔之间为螺纹连接。
优选的，所述第一蜗轮固定件和第一扳头安装架之间通过焊接固定，且两个第一蜗轮固定件之间相互对称。
优选的，所述第二蜗轮固定件和第二扳头安装架之间通过焊接固定。
优选的，所述第一扳头和第二扳头相对的侧面均设有弧形面，弧形面的表面设有一层锥形凸起。
与现有技术相比，本实用新型的有益效果是：该装置在底部安装座上安装第一扳头安装架，在第一扳头安装架上设置两个第二扳头安装架，并在第一扳头安装架内设置与第二扳头安装架相固定的第一蜗杆，通过第一扳头安装架上的两个第一蜗轮的转动，可实现第一蜗杆的水平移动，达到控制两个第二扳头安装架及其上的扳头之间的距离调节，在第二扳头安装架上设置两个扳头，并在其内设置与活动扳头固定连接的第二蜗杆，通过第二扳头安装架上的第二蜗轮的转动，可实现第二蜗杆的水平移动，从而实现两个扳头之间的距离可调节，通过这种调节扳头之间的距离的方式可实现该扳手对不同尺寸的消防喷头的旋拧，可有效扩大其适用范围及提高其实用性。
附图说明

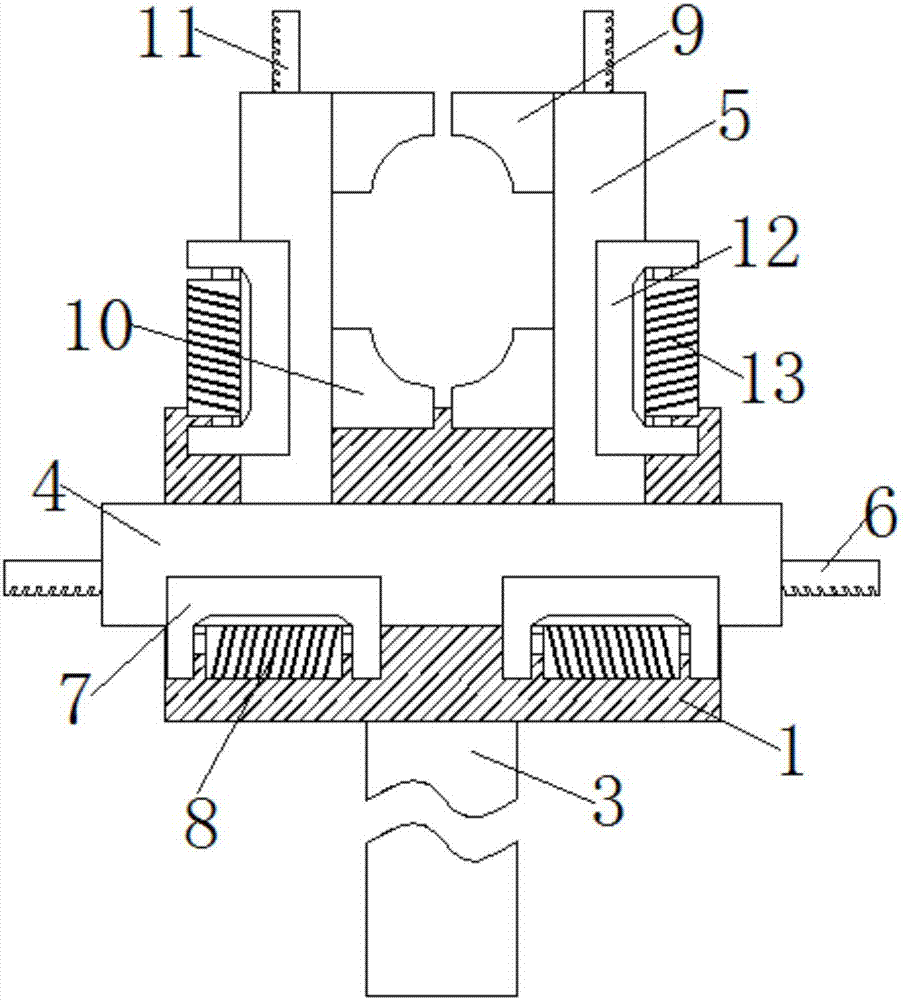

图1为本实用新型俯视图；
图2为本实用新型侧视图。
图中：底部安装座1、手柄安装孔2、操作手柄3、第一扳头安装架4、第二扳头安装架5、第一蜗杆6、第一蜗轮固定件7、第一蜗轮8、第一扳头9、第二扳头10、第二蜗杆11、第二蜗轮固定件12、第二蜗轮13。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-2，本实用新型提供一种技术方案：
一种玻璃防火分隔消防喷头专用扳手，包括底部安装座1，底部安装座1的侧面设有多个手柄安装孔2，底部安装座1的截面为矩形或圆形，手柄安装孔2共设有四个，均匀分布在底部安装座1各个侧面上，且手柄安装孔2为螺纹孔，手柄安装孔2内安装有操作手柄3，操作手柄3的截面形状和手柄安装孔2的截面形状相互匹配，且操作手柄3的部分柄体上设有螺纹，操作手柄3和手柄安装孔2之间为螺纹连接，底部安装座1上固定安装有第一扳头安装架4，第一扳头安装架4上活动安装有两个第二扳头安装架5，每个第二扳头安装架5位于第一扳头安装架4内部的架体上均固定连接有第一蜗杆6，且底部安装座1上安装有两个第一蜗轮固定件7，第一蜗轮固定件7和第一扳头安装架4之间通过焊接固定，且两个第一蜗轮固定件7之间相互对称，每个第一蜗轮固定件7上均通过转轴活动安装有第一蜗轮8，第一蜗轮8位于第一扳头安装架4内部的部分轮体和第一蜗杆6相互啮合，每个第二扳头安装架5上均设有第一扳头9和第二扳头10，第一扳头9和第二扳头10相对的侧面均设有弧形面，弧形面的表面设有一层锥形凸起，第一扳头9固定于第二扳头安装架5上，第二扳头10活动安装于第二扳头安装架5上，且两个第二扳头安装架5内部均活动设有第二蜗杆11，第二蜗杆11和第二扳头10位于第二扳头安装架5内部的扳体之间固定连接，两个第二扳头安装架5上均安装有第二蜗轮固定件12，第二蜗轮固定件12和第二扳头安装架5之间通过焊接固定，第二蜗轮固定件12上通过转轴活动安装有第二蜗轮13，第二蜗轮13位于第二扳头安装架5内部的部分轮体和第二蜗杆11相互啮合。
转动第一蜗轮8，带动与其啮合的第一蜗杆6的水平移动，第一蜗杆6的移动带动与其固定连接的第二扳头安装架5的水平移动，从而可实现两个第二扳头安装架5之间的间距的可调节，转动第二蜗轮13，带动与其啮合的第二蜗杆11的水平移动，第二蜗杆11的移动带动与其固定连接的第二扳头10的水平移动，进而可实现第一扳头9和第二扳头10之间的间距的可调节，通过这种方式可实现由两个第一扳头9和两个第二扳头10组成的消防喷头夹紧机构的尺寸的可调节，从而达到该扳手能适用不同尺寸的消防喷头的旋拧作业需要，大大提高其本身的适用范围。
