技术领域
本实用新型涉及湖面垃圾清理技术领域，具体为一种湖面垃圾清理装置。
背景技术
我国的许多学校、大机关、城市公园都有一些小湖面、小溪河来美化环境，湖面、河上常漂浮有一些垃圾，通常清除它们的方法主要是靠人工用漏网沿着湖边打捞。湖边沿往往是斜坡，容易滑到水里，不安全。离湖边远一点的垃圾由清理人员划船前去打捞，这必须是有资质的专业人员才行，且麻烦，不方便。中国专利(公告号：CN205591189U)一种市政园林用水面清理装置，包括第一立柱和第二立柱，所述第一立柱和第二立柱分别安装于水面两侧的河岸上，两者之间相对设置，所述第一立柱和第二立柱之间固定连接一钢丝绳，该钢丝绳上活动安装一滑轮，该滑轮下端通过连接线固定连接一木杆，该木杆外圈面包裹一泡沫层，所述木杆通过泡沫层漂浮于水面上，所述木杆下端固定安装一收集网，该收集网的长度与木杆的长度相同，所述收集网下端固定安装一承重物，该承重物呈圆柱形结构设置，且长度与收集网的长度相同，所述收集网通过承重物沉于水面下。该实用新型结构简单，使用方便，经济成本低，适用范围广，无需工作人员下水，就能一次性的将一片湖面上的垃圾全部的打捞起来，大大的增加了工作效率，并且可以用于公园湖面等水域的清理。但是该实用新型由于第一立柱和第二立柱不能移动，导致超过收集网范围的垃圾无法清理，影响人们的观赏效果。
实用新型内容
本实用新型的目的在于提供一种湖面垃圾清理装置，具备了第一立柱和第二立柱的移动，不仅收集垃圾的效果更好而且移至边缘后还不影响湖面美观的优点，解决了由于第一立柱和第一立柱不能移动导致收集网范围外的垃圾无法清理，且影响湖面美观的问题。
为实现上述目的，本实用新型提供如下技术方案：一种湖面垃圾清理装置，包括第一立柱、第一绕线盘、第二绕线盘、定滑轮、钢丝绳、固定线、自动收卷器和第二立柱，所述第一绕线盘活动连接在第一立柱靠近其顶部一侧的表面，所述第二绕线盘活动连接在第一立柱靠近其中部的一侧，所述定滑轮固定连接在第一立柱的顶部，所述钢丝绳固定连接在第一立柱顶部的一侧，所述固定线固定连接在定滑轮的表面，所述自动收卷器固定连接在固定线的一端，第一绕线盘与定滑轮通过固定线活动连接，所述第二立柱固定连接在钢丝绳的一端，自动收卷器的底部固定连接在第二立柱的上表面，所述第一立柱靠近其底部的一侧活动连接有锁定装置，第一立柱的两侧开设有滑槽，所述第一立柱靠近其底部的一侧活动连接有滑轨，所述第一立柱的底部固定连接有固定架，固定架的一侧与滑轨的内壁活动连接，固定架的上表面开设有通孔，固定架的底部开设有凹槽，所述凹槽的槽内表面活动连接有转轴，所述转轴的表面固定连接有滚轮。
所述锁定装置包括连接板，连接板活动连接在第一立柱的内壁，所述连接板的两侧固定连接有滑板，第一立柱的外壁与滑板活动连接，所述滑板的一侧固定连接有踩板，所述连接板的底部固定连接有竖杆，竖杆靠近其底部的表面与固定架的表面活动连接，所述连接板的底部还固定连接有复位弹簧，所述复位弹簧的底部固定连接有固定板，固定板的表面固定连接在第一立柱的内壁，固定板的表面开设有通孔，竖杆的表面经过通孔，所述竖杆的一端固定连接有横杆，横杆活动连接在固定架的内部，所述横杆的一端固定连接有卡块，卡块的表面与固定架的内壁活动连接。
优选的，所述滑轨上表面与第一立柱外壁接触的部分通过圆弧过渡。
优选的，所述滑轨的上表面开设有通孔，且通孔的数量不少以五十个。
优选的，所述复位弹簧的数量为两个，且两个复位弹簧对称分布在连接板的底部。
优选的，所述固定板表面开设通孔的直径与竖杆相适配，且通孔的表面设置有垫圈。
优选的，所述卡块的直径与滑轨表面的通孔相适配。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置连接板、滑板、踩板、竖杆、复位弹簧、固定板、横杆和卡块，踩压踩板后，通过传动作用和结构之间的配合，从而实现了卡块从滑轨通孔中脱离的效果，从而实现了对第一立柱的解除锁定，使其能够移动。
2、本实用新型通过设置滑轨、转轴和滚轮，当解除对第一立柱的锁定后，通过设置滑轨、滚轮和转轴使固定架的滑动更加方便，摩擦力更小，使第一立柱的移动效果更好。
综上所述，通过上述等结构的配合使用，解决了由于第一立柱和第一立柱不能移动导致收集网范围外的垃圾无法清理，且影响湖面美观的问题，实现了第一立柱和第二立柱的移动，不仅收集垃圾的效果更好而且移至边缘后还不影响湖面的美观。
附图说明

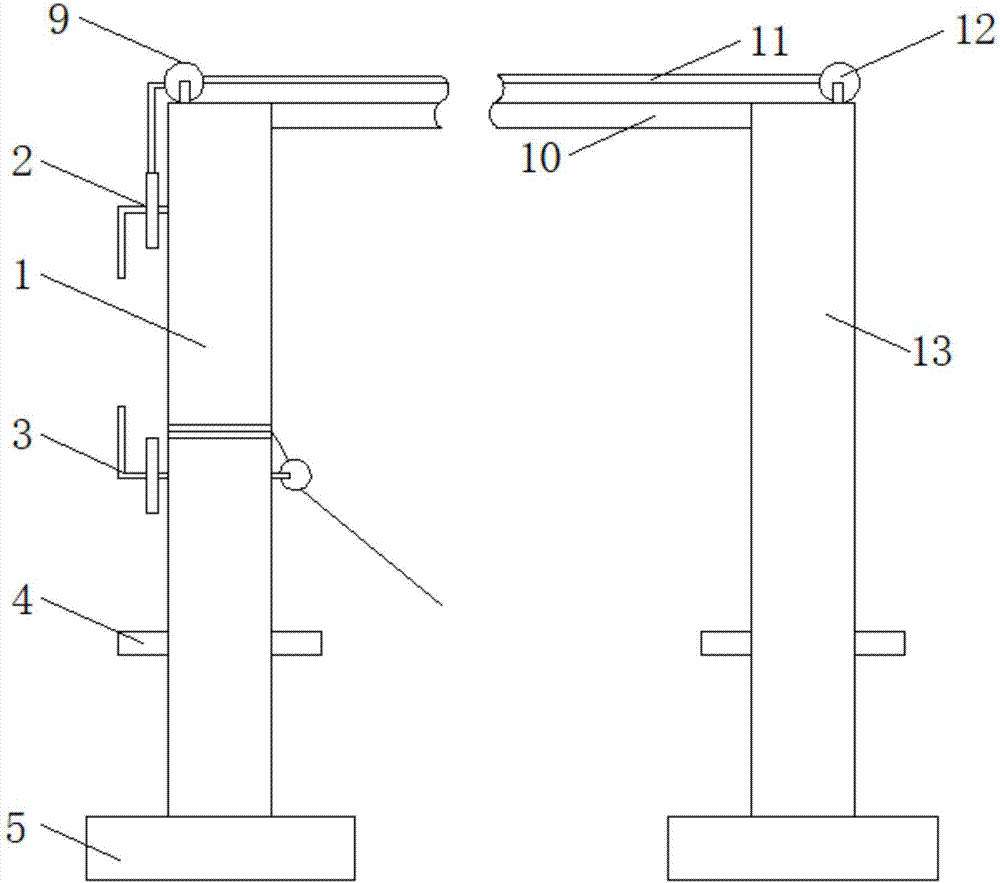

图1为本实用新型结构示意图；
图2为本实用新型滑轨内部结构示意图；
图3为本实用新型滚轮结构示意图；
图4为本实用新型滑轨俯视图；
图5为本实用新型锁定装置结构示意图。
图中：1-第一立柱、2-第一绕线盘、3-第二绕线盘、4-锁定装置、41-连接板、42-滑板、43-踩板、44-竖杆、45-复位弹簧、46-固定板、47-横杆、48-卡块、5-滑轨、6-固定架、7-转轴、8-滚轮、9-定滑轮、10-钢丝绳、11-固定线、12-自动收卷器、13-第二立柱。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至5，本实用新型提供一种技术方案：一种湖面垃圾清理装置，包括第一立柱1、第一绕线盘2、第二绕线盘3、定滑轮9、钢丝绳10、固定线11、自动收卷器12和第二立柱13，第一立柱1是其他结构的载体，还具有保护锁定装置4的内部结构的作用，第一绕线盘2活动连接在第一立柱1靠近其顶部一侧的表面，第一绕线盘2的摇动可以拉动固定线11，从而使收集网向河岸移动，第二绕线盘3活动连接在第一立柱1靠近其中部的一侧，第二绕线盘3的摇动从而使收集网的底部浮出水面，方便对垃圾的清理，定滑轮9固定连接在第一立柱1的顶部，定滑轮9可以改变固定线11的轨迹，钢丝绳10固定连接在第一立柱1顶部的一侧，钢丝绳10用于稳定第一立柱1和第二立柱13的距离，固定线11固定连接在定滑轮9的表面，固定线11的作用在于拉动固定线11一端的滑轮，从而实现收集网往岸边移动，自动收卷器12固定连接在固定线11的一端，当松开第一绕线盘2时候，自动收卷器12可以将固定线11自动收回，第一绕线盘2与定滑轮9通过固定线11活动连接，第二立柱13固定连接在钢丝绳10的一端，第二立柱13同样具有可移动的功能，自动收卷器12的底部固定连接在第二立柱13的上表面，清理完毕后，先放开第一绕线盘2，放开后，通过定右侧9连接自动收卷器12能快速的将固定线11上的滑轮向右侧移动，第一立柱1靠近其底部的一侧活动连接有锁定装置4，锁定装置4可以固定第一立柱1，使其在滑轨5上不能移动，同样也能解除对立柱的锁定，第一立柱1的两侧开设有滑槽，第一立柱1靠近其底部的一侧活动连接有滑轨5，滑轨5的设置使第一立柱1和第二立柱13可以在滑轨5上滑动，实现了方便收集垃圾的效果，同时不影响湖面美观，轨道5的底部通过螺栓固定在地面，第一立柱1的底部固定连接有固定架6，固定架6具有承载作用，同时保护锁定装置4的一些结构，固定架6的一侧与滑轨5的内壁活动连接，固定架6的上表面开设有通孔，固定架6的底部开设有凹槽，凹槽的槽内表面活动连接有转轴7，转轴7的设置使滚轮8可以转动，转轴7的表面固定连接有滚轮8，滚轮8在滑轨5腔内底部的移动减小了滑动过程中的摩擦力，使滑动效果更好。
本实用新型通过设置滑轨5、转轴7和滚轮8，当解除对第一立柱1的锁定后，通过设置滑轨5、滚轮8和转轴7使固定架6的滑动更加方便，摩擦力更小，使第一立柱1的移动效果更好。
锁定装置4包括连接板41，连接板41具有传动作用，连接板41活动连接在第一立柱1的内壁，连接板41的两侧固定连接有滑板42，滑板42的设置使踩板43的踩动效果更好，第一立柱1的外壁与滑板42活动连接，滑板42的一侧固定连接有踩板43，踩动踩板43后，通过传动作用，连接板41、滑板42和竖杆44会向下移动，同时压缩复位弹簧45，经过其他结构的传动，最终使卡块48脱离滑轨5的通孔，实现了第一立柱1的运动，连接板41的底部固定连接有竖杆44，竖杆44往下运动同时给与横杆47压力，使其往下运动，竖杆44靠近其底部的表面与固定架6的表面活动连接，连接板41的底部还固定连接有复位弹簧45，复位弹簧45的数量为两个，且两个复位弹簧45对称分布在连接板41的底部，两个复位弹簧45使恢复力的效果更均匀的作用在连接板41上，使踩板43的恢复效果更好，复位弹簧45的底部固定连接有固定板46，固定板表面开设通孔的直径与竖杆相适配，且通孔的表面设置有垫圈，垫圈的设置使竖杆44在通孔内的运动效果更好，固定板46的表面固定连接在第一立柱1的内壁，固定板46的表面开设有通孔，竖杆44的表面经过通孔，固定板46的作用在于给复位弹簧45提供着力点，竖杆44的一端固定连接有横杆47，横杆47具有传动作用，竖杆44向下运动的力，带动横杆47往下运动，横杆47活动连接在固定架6的内部，横杆47的一端固定连接有卡块48，卡块48的直径与滑轨5表面的通孔相适配，卡块48的表面与固定架6的内壁活动连接，卡块48与轨道5表面通孔结合实现了对第一立柱1的锁定。
本实用新型通过设置连接板41、滑板42、踩板43、竖杆44、复位弹簧45、固定板46、横杆47和卡块48，踩压踩板43后，通过传动作用和结构之间的配合，从而实现了卡块48从滑轨5通孔中脱离的效果，从而实现了对第一立柱1的解除锁定，使其能够移动。
综上所述，通过上述等结构的配合使用，解决了由于第一立柱1和第二立柱13不能移动导致收集网范围外的垃圾无法清理，且影响湖面美观的问题，实现了第一立柱1和第二立柱13的移动，不仅收集垃圾的效果更好而且移至边缘后还不影响湖面的美观。
工作原理：该湖面垃圾清理装置使用时，踩动踩板43后，踩板43通过传动作用使滑板42、连接板41、竖杆44和横杆47往下移动，同时横杆47带动卡块48往下移动，从而使卡块48从轨道5的通孔脱离，实现了对第一立柱1的解锁固定，然后通过固定架6底部滚轮8运动，实现了第一立柱1的运动，当位置选择完毕后，停止踩动踩板43，卡块48会进入最近的滑轨5通孔中，实现对第一立柱1的固定，第二立柱13的移动与固定同第一立柱1的相同。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
