一种超级电容器封口焊接设备

技术领域

本实用新型涉及焊接设备技术领域，尤其涉及一种超级电容器封口焊接设备。

背景技术

现在的电容器封口焊接设备被广泛的用于生产当中，随着科技的进步，人们对它的要求越来越高。

现在的电容器封口焊接设备的结构大多比较固定，不能根据实际需要进行升降，且在升降前后的稳定性得不到保障，因此，我们提出了一种超级电容器封口焊接设备，用来解决上述问题。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种超级电容器封口焊接设备。

为了实现上述目的，本实用新型采用了如下技术方案：

一种超级电容器封口焊接设备，包括底座，所述底座的顶部开设有安装槽，安装槽远离安装槽开口的一侧内壁上安装有伸缩电机，伸缩电机的输出轴上安装有放置台，放置台位于底座的上方，放置台的顶部安装有设备本体，设备本体的底部两侧均安装有固定块，所述放置台的顶部两侧均开设有固定槽，固定块位于固定槽内，两个固定块相互远离的一侧均开设有卡槽，卡槽内滑动安装有卡块，两个卡块相互远离的一侧均安装有移动杆，移动杆远离卡块的一端安装有连接杆，连接杆位于放置台的外侧，所述连接杆远离卡块的一侧安装有手柄，所述固定槽靠近手柄的一侧内壁上开设有第一滑槽，卡块滑动安装于第一滑槽内，第一滑槽远离第一滑槽开口的一侧内壁上开设有第二滑槽，移动杆滑动安装于第二滑槽内，所述放置台的两侧均安装有弹簧，弹簧的一端与连接杆焊接固定。

优选的，所述固定槽远离固定槽开口的一侧内壁上焊接有拉伸弹簧，拉伸弹簧的顶端焊接有减震块，减震块与固定块的底部相接触。

优选的，所述连接杆的一侧安装有支撑杆，支撑杆远离连接杆的一端和手柄相焊接，且手柄为环形结构，手柄的表面设有防滑螺纹。

优选的，两个固定槽相互靠近的一侧内壁上均开设有滑轨，两个固定块相互靠近的一侧均安装有滑块，滑块滑动安装于相对应的滑轨上。

优选的，所述伸缩电机的输出轴上焊接有安装块，放置台的底部开设有安装槽，安装块固定安装于安装槽内。

优选的，所述安装槽远离安装槽开口的一侧内壁上开设有多个凹槽，伸缩电机的底部安装有多个凸块，所述凸块与相对应的凹槽相卡装。

本实用新型的有益效果：通过底座、安装槽、伸缩电机和放置台相配合，便于对设备本体进行升降，通过固定块、固定槽、卡槽、卡块、移动杆、连接杆、手柄和弹簧相配合，便于对设备本体进行安装固定，本实用新型的设备本体便于升降，且在升降前后的稳固性得到了增加，结构简单，使用方便。

附图说明

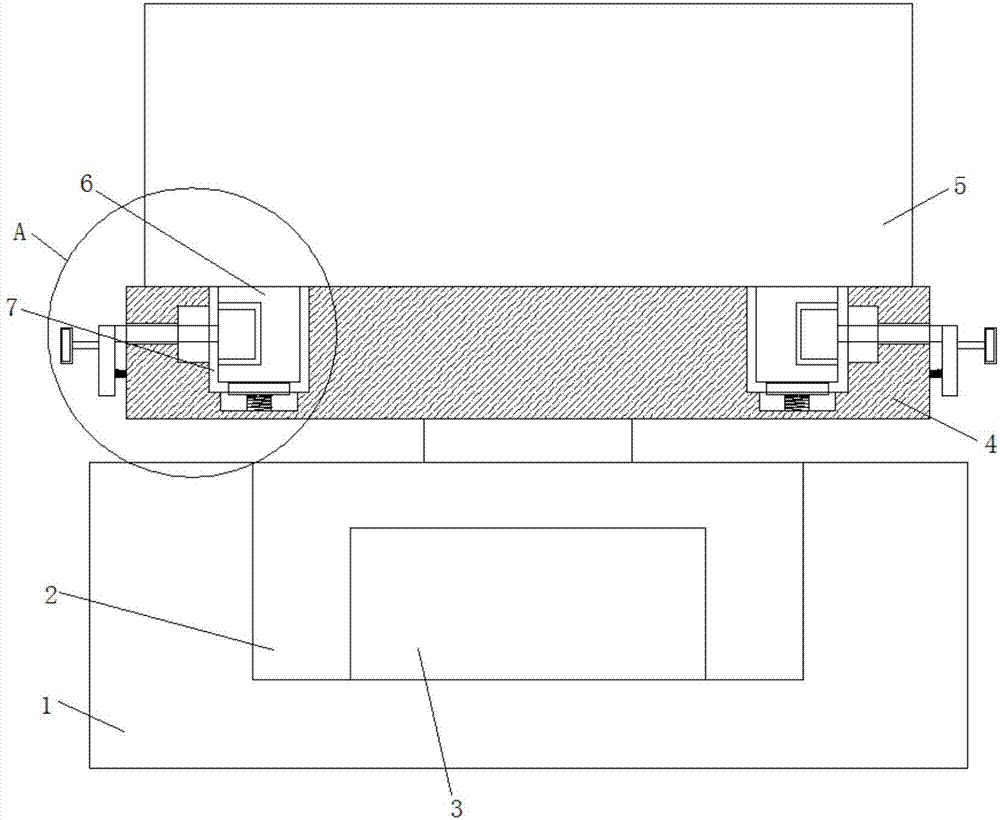

图1为本实用新型提出的一种超级电容器封口焊接设备的主视结构示意图；

图2为本实用新型提出的一种超级电容器封口焊接设备的A部分结构示意图。

图中：1底座、2安装槽、3伸缩电机、4放置台、5设备本体、6固定块、7固定槽、8卡槽、9卡块、10移动杆、11连接杆、12手柄、13第一滑槽、14第二滑槽、15弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种超级电容器封口焊接设备，包括底座1，底座1的顶部开设有安装槽2，安装槽2远离安装槽2开口的一侧内壁上安装有伸缩电机3，伸缩电机3的输出轴上安装有放置台4，放置台4位于底座1的上方，放置台4的顶部安装有设备本体5，设备本体5的底部两侧均安装有固定块6，放置台4的顶部两侧均开设有固定槽7，固定块6位于固定槽7内，两个固定块6相互远离的一侧均开设有卡槽8，卡槽8内滑动安装有卡块9，两个卡块9相互远离的一侧均安装有移动杆10，移动杆10远离卡块9的一端安装有连接杆11，连接杆11位于放置台4的外侧，连接杆11远离卡块9的一侧安装有手柄12，固定槽7靠近手柄12的一侧内壁上开设有第一滑槽13，卡块9滑动安装于第一滑槽13内，第一滑槽13远离第一滑槽13开口的一侧内壁上开设有第二滑槽14，移动杆10滑动安装于第二滑槽14内，放置台4的两侧均安装有弹簧15，弹簧15的一端与连接杆11焊接固定，通过底座1、安装槽2、伸缩电机3和放置台4相配合，便于对设备本体5进行升降，通过固定块6、固定槽7、卡槽8、卡块9、移动杆10、连接杆11、手柄12和弹簧15相配合，便于对设备本体5进行安装固定，本实用新型的设备本体5便于升降，且在升降前后的稳固性得到了增加，结构简单，使用方便。

本实用新型中，固定槽7远离固定槽7开口的一侧内壁上焊接有拉伸弹簧，拉伸弹簧的顶端焊接有减震块，减震块与固定块6的底部相接触，连接杆11的一侧安装有支撑杆，支撑杆远离连接杆11的一端和手柄12相焊接，且手柄12为环形结构，手柄12的表面设有防滑螺纹，两个固定槽7相互靠近的一侧内壁上均开设有滑轨，两个固定块6相互靠近的一侧均安装有滑块，滑块滑动安装于相对应的滑轨上，伸缩电机3的输出轴上焊接有安装块，放置台4的底部开设有安装槽，安装块固定安装于安装槽内，安装槽2远离安装槽2开口的一侧内壁上开设有多个凹槽，伸缩电机3的底部安装有多个凸块，凸块与相对应的凹槽相卡装，通过底座1、安装槽2、伸缩电机3和放置台4相配合，便于对设备本体5进行升降，通过固定块6、固定槽7、卡槽8、卡块9、移动杆10、连接杆11、手柄12和弹簧15相配合，便于对设备本体5进行安装固定，本实用新型的设备本体5便于升降，且在升降前后的稳固性得到了增加，结构简单，使用方便。

工作原理：工作时，首先拉动手柄12，带动连接杆11移动，这时弹簧15受力伸展，通过移动杆10拉动卡块9回收，拿起设备本体5，将设备本体5下面安装的固定块6放入固定槽7内，松开手柄12，弹簧15回缩，拉动连接杆11回收，通过移动杆10推动卡块9移动，当卡块9卡入卡槽8内时，即可完成对设备本体5的安装固定，这时，打开伸缩电机3，通过放置台4对设备本体5的高度进行调节，调节到合适的高度，关闭伸缩电机3，即可进行工作。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
