技术领域
本实用新型涉及消防设备领域，具体为一种便于定位安装的消火栓箱。
背景技术
消火栓箱用于存放消火栓的箱子，是起火的时候用来灭火的，要配水带，水枪等。消火栓箱分为室内消火栓箱和室外消火栓箱两种，其中室内消火栓箱安装时，需取下箱内的水枪、消防水带等部件，并将箱体内嵌在墙体中事先预留好的预留空内，在进行安装时需要进行定位安装，保证栓口朝外，栓口中心距地面为1.1m，栓口中心距箱侧面为140mm，现有的定位法是通过多次的测量调整，并利用垫块物充填支撑，操作比较费时费，而且易导致定位时晃动不稳，由于安装比较困难通常预留孔规格比较小，因此增加了填充难度，而预留位置误差较大时，需要对墙体进行切割，开槽，增加安装难度。
实用新型内容
针对以上问题，本实用新型提供了一种便于定位安装的消火栓箱，结构简单，能够快速进行定位安装，而且安装牢靠，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：一种便于定位安装的消火栓箱，包括箱体，所述箱体的上下两个水平侧板外部分别对称设置有两组侧挡板，每组所述侧挡板由两块结构相同的板条状金属板弧形平行焊接在箱体上,每组所述侧挡板之间平行于板条设置有滑轨，并焊接在箱体上，所述滑轨上滑动连接设置有连接板，所述连接板背离滑轨的一面等间距设置有至少三组可调支撑装置，三组所述可调支撑装置通过调节丝杆轴串接连接，并且调节丝杆轴靠近箱体开口的一端端头固定设置有六方柄。
作为本实用新型一种优选的技术方案，所述调节丝杆轴包括三组结构相同的丝杆，所述丝杆的中部设置有中分块，且中分块两侧的螺纹旋向相反，相邻两组丝杆之间的端头通过轴套和销钉固定连接。
作为本实用新型一种优选的技术方案，所述可调支撑装置包括两组结构相同的滑块，两组所述滑块的中部通过螺纹套接在丝杆上，并且对称式安装在中分块的两侧，所述滑块上位于丝杆的两侧通过销轴对称式转动连接连杆，其中靠近连接板的连杆自由端头通过销轴连接连接板，远离连接板的连杆自由端头通过销轴连接压板。
作为本实用新型一种优选的技术方案，所述侧挡板、滑轨和调节丝杆轴均垂直于箱体靠墙的一侧面。
与现有技术相比，本实用新型的有益效果是：通过在箱体上下两侧安装可调支撑装置，只需确定箱体侧面位置即可，通过调整箱体下方的可调支撑装置，进行高度调整定位，并配合箱体上方的可调支撑装置进行定位后的固定，然后对箱体缝隙进行填充，预留孔可预留较大规格避免对墙面的切割开槽，降低安装难度，并且在进行填充后，可将可调支撑装置通过连接板和滑轨分离取出，循环利用。
附图说明

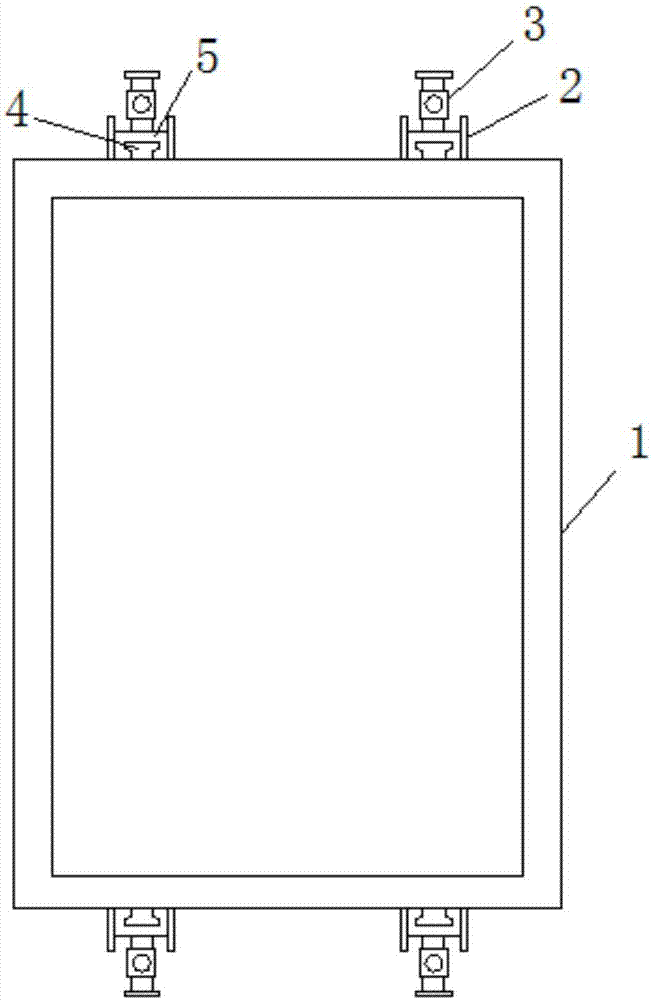

图1为本实用新型的总装结构示意图；
图2为本实用新型的连接板截面结构示意图；
图3为本实用新型的可调支撑装置结构示意图。
图中：1-箱体；2-侧挡板；3-可调支撑装置；4-滑轨；5-连接板；6-轴套；7-压板；8-丝杆；9-中分块；10-调节丝杆轴；11-六方柄；12-连杆；13-滑块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例：
请参阅图1-3，本实用新型提供一种技术方案：一种便于定位安装的消火栓箱，包括箱体1，所述箱体1的上下两个水平侧板外部分别对称设置有两组侧挡板2，每组所述侧挡板2由两块结构相同的板条状金属板弧形平行焊接在箱体1上,每组所述侧挡板2之间平行于板条设置有滑轨4，并焊接在箱体1上，所述滑轨4上滑动连接设置有连接板5，所述连接板5背离滑轨4的一面等间距设置有至少三组可调支撑装置3，三组所述可调支撑装置3通过调节丝杆轴10串接连接，并且调节丝杆轴10靠近箱体1开口的一端端头固定设置有六方柄11。
本实施例中，所述调节丝杆轴10包括三组结构相同的丝杆8，所述丝杆8的中部设置有中分块9，且中分块9两侧的螺纹旋向相反，相邻两组丝杆8之间的端头通过轴套6和销钉固定连接。便于对可调支撑装置3进行安装拆卸。
本实施例中，所述可调支撑装置3包括两组结构相同的滑块13，两组所述滑块13的中部通过螺纹套接在丝杆8上，并且对称式安装在中分块9的两侧，所述滑块13上位于丝杆8的两侧通过销轴对称式转动连接连杆12，其中靠近连接板5的连杆12自由端头通过销轴连接连接板5，远离连接板5的连杆12自由端头通过销轴连接压板7。通过六方套筒套在六方柄11上，旋转调节丝杆轴10，每组可调支撑装置3的两个滑块13进行靠近或者远离，从而调节滑块13两侧连杆12的开口大小，起到支撑收缩作用。
本实施例中，所述侧挡板2、滑轨4和调节丝杆轴10均垂直于箱体1靠墙的一侧面，便于精确安装。避免误差增大。
本实用新型的工作原理：安装时先对预留孔内侧面进行表面清理，预先调节调节丝杆轴10将可调支撑装置3收缩至最小位置，并将箱体1内嵌预留孔内部，安放稳定后，调整栓口中心距箱体侧面距离，然后通过调节箱体1下方的调节丝杆轴10(两组同时调节，保持箱体1下侧面水平)进行定位栓口中心距地面距离，调整定位结束后，分别别调节箱体1上方的两组调节丝杆轴10，进行对箱体固定支撑，紧固在预留孔内，(预留孔可预留较大规格避免对墙面的切割开槽，降低安装难度)然后对箱体1外侧面与预留孔面缝隙进行填充，侧挡板2外侧部先填充，箱体1稳固后调节箱体1上下两侧面的调节丝杆轴10将可调支撑装置3调到最小位置，并从侧挡板2中间的滑轨4上取出，待回收循环利用，并将侧挡板2处的空间进行再次填充即可。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
