技术领域
本实用新型涉及童车牵引技术领域，具体为一种童车传动牵引的收合结构。
背景技术
童车是儿童玩具之中的一大门类，其中包括儿童自行车、儿童推车、婴儿学步车、儿童三轮车，儿童电动车五大类。
由于儿童的安全意识差，所以儿童在使用童车的时候需要监护人看护下，才能使用，但是儿童在使用童车玩耍的时候，向前冲刺速度非常快，很多监护人无法及控制儿童在使用童车向前移动的速度，所以需要将童车进行牵引，儿童不会离开人们的视线，保证儿童的安全，鉴于此，针对上述问题进行研究，遂有本案产生。
实用新型内容
针对以上问题，本实用新型提供了一种童车传动牵引的收合结构。
为实现上述目的，本实用新型提供如下技术方案：包括矩形基座,所述矩形基座前壁面安装机壳，所述机壳内部为空心机构且外部为矩形机构，所述机壳侧壁面开有矩形通孔，所述机壳两侧壁面开有位置相对应的一对一号凹槽，所述其中一个一号凹槽内安装一号驱动支撑架，所述一号驱动支撑架侧壁面安装一号旋转电机，所述一号旋转电机驱动端安装与一号凹槽相搭接的一号转动轴，所述一号转动轴侧壁面套装圆环，所述圆环侧壁面安装牵引绳，所述牵引绳一端面安装挂钩，所述矩形基座外设有童车，所述挂钩与童车相搭接。
作为本实用新型一种优选的技术方案，所述机壳侧壁面开有一号凹槽，所述一号凹槽内安装LED照明灯，所述LED照明灯上套装透明保护壳。
作为本实用新型一种优选的技术方案，所述矩形基座后壁面开有二号凹槽，所述二号凹槽内安装条形板，所述条形板侧壁面安装n形架。
作为本实用新型一种优选的技术方案，所述机壳侧壁面开有条形豁槽，所述条形豁槽侧壁面安装弹簧，所述弹簧侧壁面安装与矩形通孔相匹配的挡门，所述挡门侧壁面安装卡扣，所述机壳侧壁面开有卡扣相匹配的卡槽。
作为本实用新型一种优选的技术方案，所述n形架侧壁面套装一号摩擦垫。
作为本实用新型一种优选的技术方案，所述挡门侧壁面开有观察口，所述观察口内安装透明挡门。
与现有技术相比，本实用新型的有益效果是：有效帮助人们牵引童车，防止儿童在玩耍童车的时候发生危险，及时牵引收合童车，让童车在监护人认为安全的区域玩耍，保证儿童的生命健康。
附图说明

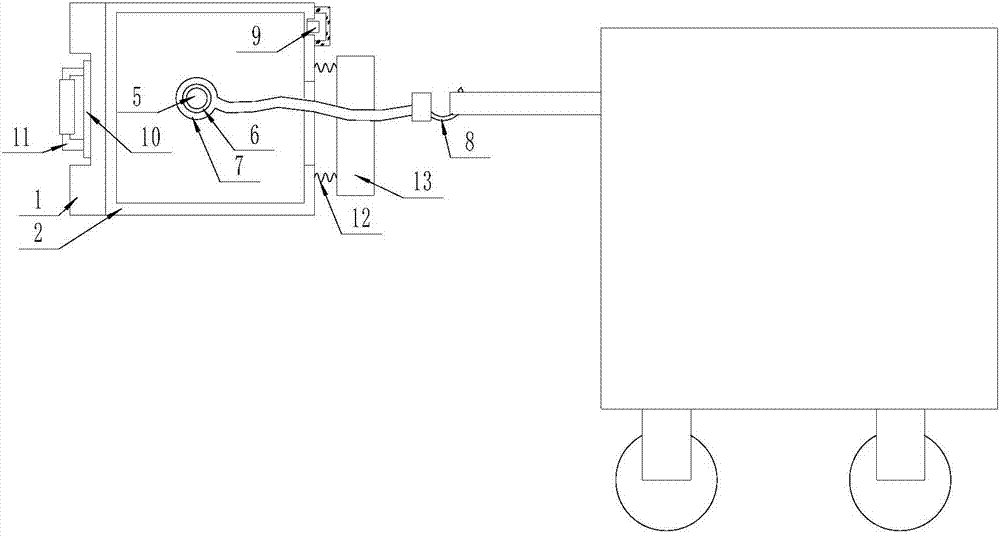

图1为本实用新型结构示意图；
图2为本实用新型侧视图；
图3为本实用新型俯视图；
图中：1-矩形基座；2-机壳；3-一号驱动支撑架；4-一号旋转电机；5-一号转动轴；6-圆环；7-牵引绳；8-挂钩；9-LED照明灯；10-条形板；11-n形架；12-弹簧；13-挡门；14-卡扣。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例：
请参阅图1、图2和图3，本实用新型提供一种技术方案：包括矩形基座1,所述矩形基座1前壁面安装机壳2，所述机壳2内部为空心机构且外部为矩形机构，所述机壳2侧壁面开有矩形通孔，所述机壳2两侧壁面开有位置相对应的一对一号凹槽，所述其中一个一号凹槽内安装一号驱动支撑架3，所述一号驱动支撑架3侧壁面安装一号旋转电机4，所述一号旋转电机4驱动端安装与一号凹槽相搭接的一号转动轴5，所述一号转动轴5侧壁面套装圆环6，所述圆环6侧壁面安装牵引绳7，所述牵引绳7一端面安装挂钩8，所述矩形基座1外设有童车，所述挂钩8与童车相搭接；所述机壳2侧壁面开有一号凹槽，所述一号凹槽内安装LED照明灯9，所述LED照明灯9上套装透明保护壳；所述矩形基座1后壁面开有二号凹槽，所述二号凹槽内安装条形板10，所述条形板10侧壁面安装n形架11；所述机壳2侧壁面开有条形豁槽，所述条形豁槽侧壁面安装弹簧12，所述弹簧12侧壁面安装与矩形通孔相匹配的挡门13，所述挡门13侧壁面安装卡扣14，所述机壳2侧壁面开有卡扣14相匹配的卡槽；所述n形架11侧壁面套装一号摩擦垫；所述挡门13侧壁面开有观察口，所述观察口内安装透明挡门13。
本实用新型的工作原理：本装置所使用的一号旋转电机4和LED照明灯9均与电源电路相连接，通过在矩形基座1上的机壳2内侧壁面的一号驱动支撑架3支撑的一号旋转电机4可以进行正反转，带动一号转动轴5上的圆环6旋转，通过圆环6上的牵引绳7可以根据一号旋转电机4旋转进行收放工作，当一号旋转电机4正转的时候，牵引绳7放线，通过机壳2前壁面的矩形通孔伸出，同时带动通过牵引绳7一端面安装挂钩8与童车相搭接，便于监护人通过牵引绳7对童车进行控制，童车可以由儿童操控前行，但是不同超过牵引线的放出的长度，可以让童车保持在一个安全距离，当一号旋转电机4反转的时候，牵引绳7通过一号旋转电机4带动下收回，便于让童车倒回，LED照明灯9便于夜间照亮前方的道路，矩形基座1后壁面开有二号凹槽内安装的条形板10上安装n形架11，便于人们拿取本装置，一号摩擦垫便于人们拿取本装置更加的舒服，机壳2侧壁面开有条形豁槽内安装弹簧12，弹簧12具有很好的柔韧性，便于人们带动挡门13对矩形通孔进行遮挡，便于人们使用本装置的时候进行合理的保护。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
